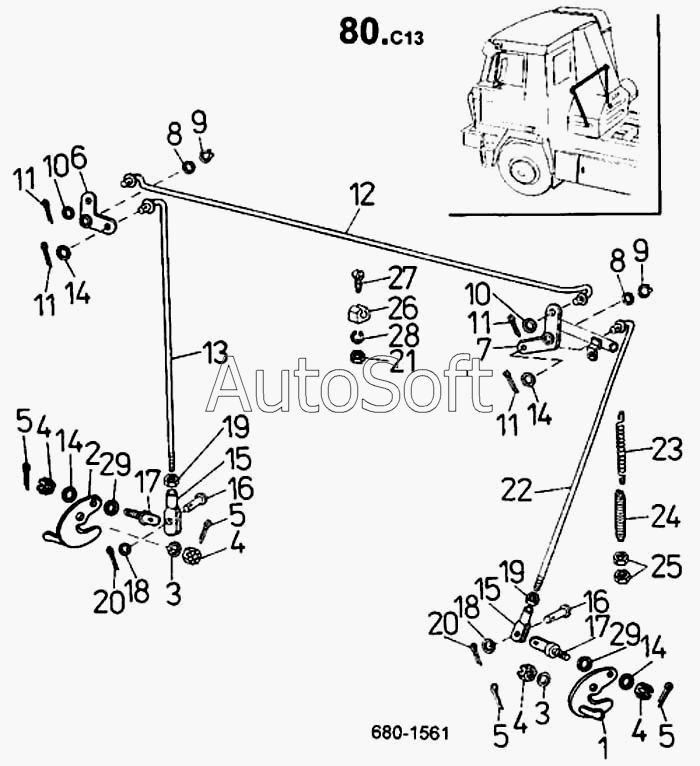

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Тяги и рычаги механизма фиксации кабины (680)
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Крюк запора левый | |
| 2 | 2***} | Крюк запора правый | |
| 3 | 3***} | Шайба 11 СSN 02 1727.15 | |
| 4 | 3***} | Гайка М10 СSN 02 1412.25 | |
| 5 | 3***} | Шплинт 2.5Х22 СSN 02 1781.05 | |
| 5 | 3***} | Шплинт 2.5Х22 СSN 02 1781.05 | |
| 6 | 2***} | Рычаг угловой правый | |
| 7 | 2***} | Рычаг угловой левый | |
| 8 | 3***} | Шайба 19 СSN 02 1702.15 | |
| 9 | К***2 | Кольцо стопорное 18 СSN 02 | |
| 10 | 3***} | Шайба 13 СSN 02 1702.15 | |
| 11 | 3***} | Шплинт 3.2Х20 СSN 02 1781.05 | |
| 12 | 2***} | Тяга | |
| 13 | 2***} | Тяга правая | |
| 14 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 15 | 2***} | Вилка | |
| 16 | П***О | Палец ISО | |
| 17 | 2***} | Палец | |
| 18 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 19 | 3***} | Гайка ISО 4035 М10-04-А3G | |
| 20 | 3***} | Шплинт 2Х16 СSN 02 1781.05 | |
| 21 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 22 | 2***} | Тяга левая | |
| 23 | 2***} | Пружина | |
| 24 | 2***} | Винт установочный | |
| 25 | 3***} | Гайка ISО 4035 М8-04-А2G | |
| 26 | 2***} | Держатель | |
| 27 | 3***} | Винт ISО 2009 М6Х16-5.8-А4G | |
| 28 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 29 | 2***} | Шайба 18.5 |
