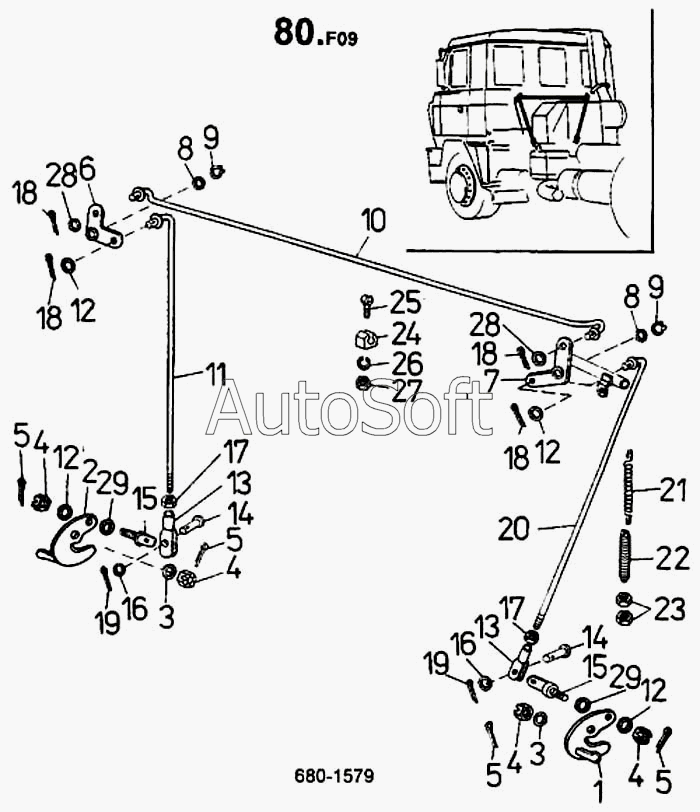

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Тяги и рычаги механизма фиксации кабины (680)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Крюк запора левый | |
| 2 | 2***} | Крюк запора правый | |
| 3 | 3***} | Шайба 11 СSN 02 1727.15 | |
| 4 | 3***} | Гайка М10 СSN 02 1412.25 | |
| 5 | 3***} | Шплинт 2.5Х22 СSN 02 1781.05 | |
| 5 | 3***} | Шплинт 2.5Х22 СSN 02 1781.05 | |
| 6 | 2***} | Рычаг угловой правый | |
| 7 | 2***} | Рычаг угловой | |
| 8 | 3***} | Шайба 19 СSN 02 1702.15 | |
| 9 | К***2 | Кольцо стопорное 18 СSN 02 | |
| 10 | 2***} | Тяга | |
| 11 | 2***} | Тяга правая | |
| 12 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 13 | 2***} | Вилка | |
| 14 | 3***} | Палец ISО 2341-В-8Х22Х19-SТ-FЕ/Z | |
| 14 | П***О | Палец ISО | |
| 15 | 2***} | Палец | |
| 16 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 17 | 3***} | Гайка ISО 4035 М10-04-А3G | |
| 18 | 3***} | Шплинт 3.2Х20 СSN 02 1781.05 | |
| 19 | 3***} | Шплинт 2Х16 СSN 02 1781.05 | |
| 20 | 2***} | Тяга левая | |
| 21 | 2***} | Пружина | |
| 22 | 2***} | Винт установочный | |
| 23 | 3***} | Гайка ISО 4035 М8-04-А2G | |
| 24 | 2***} | Держатель | |
| 25 | 3***} | Винт ISО 2009 М6Х16-5.8-А4G | |
| 26 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 27 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 28 | 3***} | Шайба 13 СSN 02 1702.15 | |
| 29 | 2***} | Шайба 18.5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
