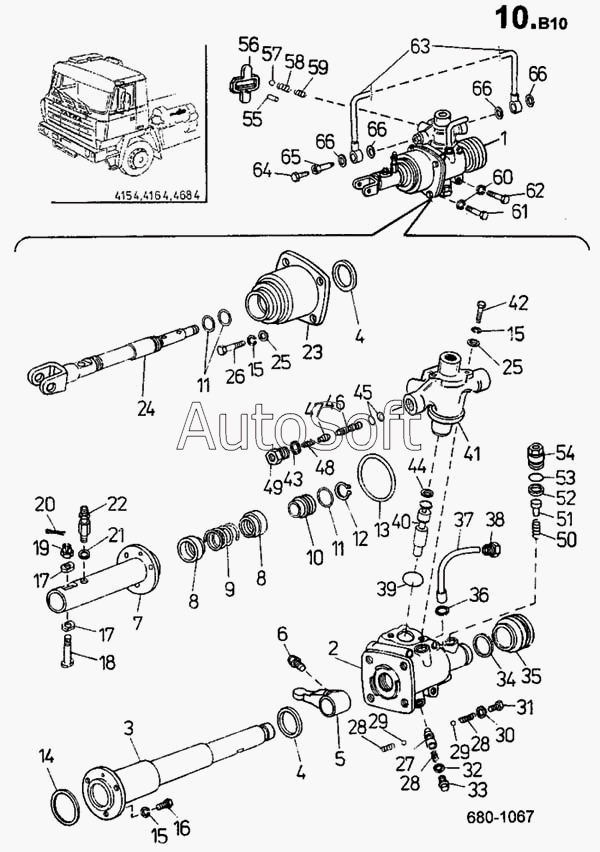

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Усилитель механизма переключения передач (680)
41
49
48
47
46
45
44
43
42
50
40
39
38
37
36
35
34
58
66
65
64
63
62
61
60
59
33
57
56
55
54
53
52
51
8
16
15
14
13
12
11
10
9
17
7
6
5
4
4
3
2
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Усилитель переключения | |
| 2 | 2***} | Коробка переключения | |
| 3 | 2***} | Шток переключения задний | |
| 4 | К***2 | Кольцо уплотнительное 50Х40 442 | |
| 4 | К***0 | Кольцо уплотнительное 50Х40 442 0 | |
| 5 | 2***} | Палец переключения | |
| 6 | 2***} | Болт стопорный | |
| 7 | 2***} | Шток переключения передний | |
| 8 | 2***} | Клапан | |
| 9 | 2***} | Пружина | |
| 10 | 2***} | Направляющая | |
| 11 | К***8 | Кольцо уплотнительное 22Х18 | |
| 12 | К***2 | Кольцо стопорное 12 СSN 02 | |
| 13 | К***5 | Кольцо уплотнительное 85Х75 | |
| 14 | К***2 | Кольцо уплотнительное 36Х2 | |
| 15 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 16 | 2***} | Болт стопорный | |
| 17 | 2***} | Сухарь направляющий | |
| 18 | 2***} | Палец вилки | |
| 19 | 3***} | Гайка М10 СSN 02 1412.25 | |
| 20 | 3***} | Шплинт 2Х25 СSN 02 1781.05 | |
| 21 | К***6 | Кольцо уплотнительное 10Х16 | |
| 22 | 2***} | Штуцер | |
| 23 | 2***} | Цилиндр усилителя | |
| 24 | 2***} | Шток управления | |
| 25 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 26 | 3***} | Болт ISО 4014 М8Х30-8.8-А4G | |
| 27 | 2***} | Палец арретирующий | |
| 28 | 2***} | Пружина | |
| 29 | 3***} | Шарик III 10 СSN 02 3680 | |
| 30 | К***6 | Кольцо уплотнительное 12Х16 | |
| 31 | 3***} | Болт ISО 4017 М12Х20-8.8-А5G | |
| 32 | К***4 | Кольцо уплотнительное 20Х24 | |
| 33 | 2***} | Пробка | |
| 34 | К***2 | Кольцо 32Х24 SМ.45802 СSN 02 | |
| 35 | 2***} | Чехол | |
| 36 | К***0 | Кольцо уплотнительное 14Х20 | |
| 37 | 2***} | Трубка обезвоздушивания | |
| 38 | 2***} | Штуцер | |
| 39 | К***2 | Кольцо уплотнительное 25Х2 | |
| 40 | 2***} | Палец управления | |
| 41 | 2***} | Цилиндр переключения | |
| 42 | 3***} | Болт ISО 4014 М8Х60-5.8-А4G | |
| 43 | К***N | Кольцо уплотнительное 22Х27 СSN | |
| 44 | 2***} | Кольцо уплотнительное 16Х12 SI | |
| 45 | К***8 | Кольцо уплотнительное 12Х8 | |
| 46 | 2***} | Кнопка | |
| 47 | 2***} | Клапан | |
| 48 | 2***} | Пружина | |
| 49 | 2***} | Пробка | |
| 50 | 2***} | Пружина | |
| 51 | 2***} | Звено блокировочное | |
| 52 | К***6 | Кольцо уплотнительное 30Х36 | |
| 53 | К***0 | Кольцо уплотнительное 28Х20 | |
| 54 | 2***} | Цилиндр блокировочный | |
| 55 | 3***} | Штифт ISО 2338-А-8Х16-SТ | |
| 56 | 2***} | Звено блокировочное | |
| 57 | 3***} | Шарик D11.113 7/16 РАLСЕ II | |
| 58 | 2***} | Пружина | |
| 59 | 2***} | Пружина | |
| 60 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 61 | 3***} | Болт ISО 4014 М10Х80-8.8-А5G | |
| 62 | 3***} | Болт ISО 4014 М10Х45-8.8-А5G | |
| 63 | 2***} | Трубопровод | |
| 64 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 65 | 2***} | Болт | |
| 66 | К***N | Кольцо уплотнительное 12Х16 СSN |
