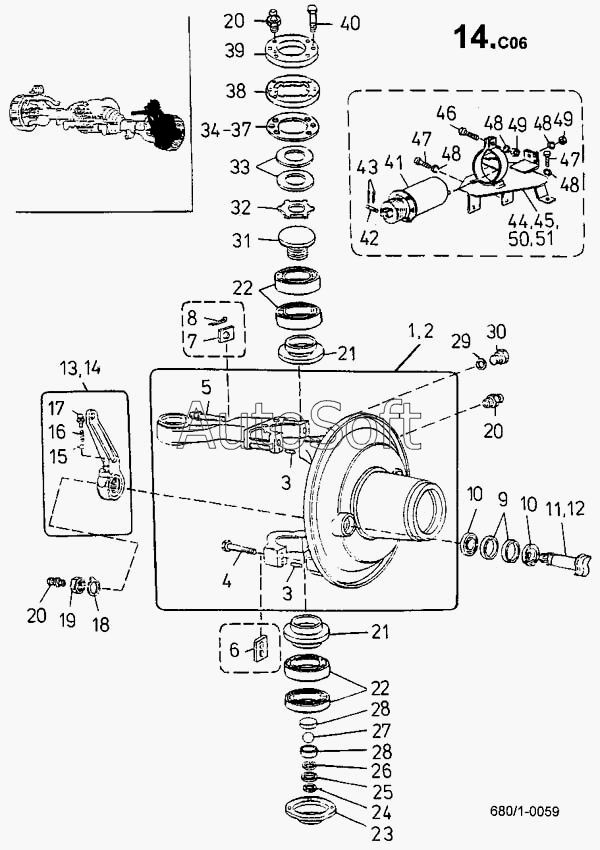

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Поворотная цапфа, рычаг, кулак и цилиндр тормозной
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
51
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***я | Поворотная цапфа передняя | |
| 2 | П***я | Поворотная цапфа передняя | |
| 3 | 3***} | Штифт ISО 2338-А-8Х20-SТ | |
| 4 | 3***} | Болт ISО 4014 М12Х55-8.8-А5G | |
| 5 | 2***} | Болт рулевой сошки | |
| 6 | 2***} | Шайба стопорная | |
| 7 | 2***} | Шайба стопорная | |
| 8 | 3***} | Шплинт 4Х36 СSN 02 1781.05 | |
| 9 | 3***} | Втулка РS 3535 КU | |
| 10 | У***7 | Уплотнение для валов G 35Х50Х7 | |
| 11 | 2***} | Кулак тормозной | |
| 12 | 2***} | Кулак тормозной | |
| 13 | 2***} | Рычаг кулака левый | |
| 14 | 2***} | Рычаг кулака правый | |
| 15 | 3***} | Шарик II 3/8'' СSN 02 3680 | |
| 16 | 2***} | Пружина | |
| 17 | 9***} | Ниппель масленки 16 МК 12Х1.5 | |
| 18 | Ш***2 | Шайба стопорная 28 СSN 02 | |
| 19 | 3***} | Гайка ISО 8675 М27Х2-05-А4G | |
| 20 | Н***3 | Ниппель масленки М10Х1 СSN 23 | |
| 21 | 2***} | Кольцо уплотнительное | |
| 22 | Ш***V | Шарикоподшипник NU 4910W 33V | |
| 23 | 2***} | Втулка упорная | |
| 24 | 2***} | Шайба 0.5 ММ | |
| 25 | 2***} | Шайба 0.3 ММ | |
| 26 | 2***} | Шайба 0.2 ММ | |
| 27 | 3***} | Шарик 13/8'' СSN 02 3680 | |
| 28 | 2***} | Вкладыш шаровой | |
| 29 | К***N | Кольцо уплотнительное 8Х12 СSN | |
| 30 | 3***} | Пробка М8Х1 СSN 02 1915.15 | |
| 31 | 2***} | Болт | |
| 32 | 2***} | Шайба | |
| 33 | П***5 | Пружина тарельчатая 70Х30.5Х2.5 | |
| 34 | 2***} | Шайба | |
| 35 | 2***} | Шайба 0.2 ММ | |
| 36 | 2***} | Шайба 0.5 ММ | |
| 37 | 2***} | Шайба 1 ММ | |
| 38 | 2***} | Кольцо верхнее | |
| 39 | 2***} | Крышка верхняя | |
| 40 | 3***} | Болт ISО 4014 М8Х40-10.9-А4G | |
| 41 | 4***} | Цилиндр тормозной D 100 | |
| 42 | 9***} | Цапфа 14Х45Х35 СSN 02 2108.05 | |
| 43 | 3***} | Шплинт 4Х25 СSN 02 1781.05 | |
| 44 | 2***} | Кронштейн правый | |
| 45 | 2***} | Кронштейн левый | |
| 46 | 3***} | Болт ISО 4017 М12Х40-8.8-А5G | |
| 47 | 3***} | Болт ISО 4017 М12Х20-5.8-А5G | |
| 48 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 49 | 3***} | Гайка ISО 4032 М12-8-А3G | |
| 50 | 2***} | Кронштейн правый | |
| 51 | 2***} | Кронштейн левый |
