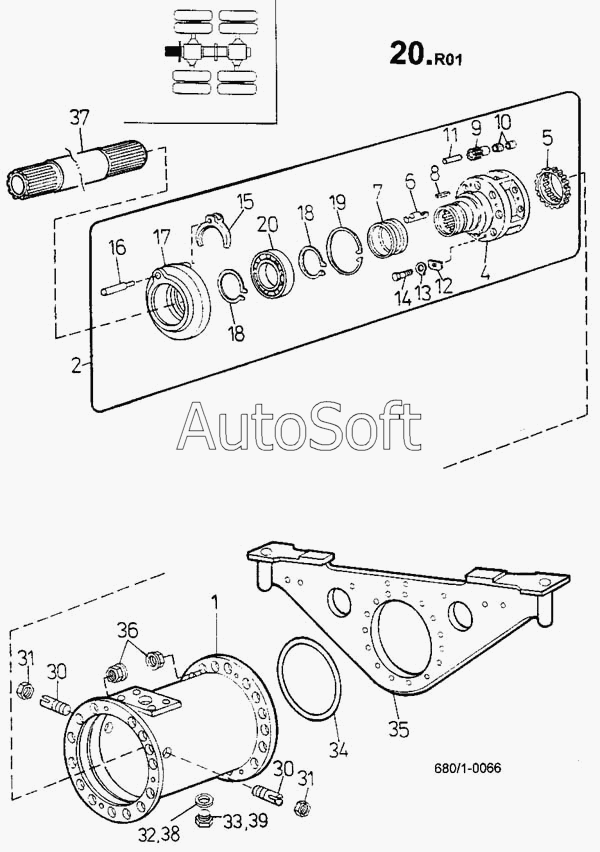

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Несущая труба задняя, дифференциалы, поперечник (680/1)
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Трубка задняя | |
| 2 | 2***} | Дифференциал | |
| 4 | 2***} | Картер дифференциала | |
| 5 | 2***} | Муфта соединительная | |
| 6 | 2***} | Палец подвижной | |
| 7 | 2***} | Муфта переключения | |
| 8 | 3***} | Шпонка 8Н 9Х7Х36 СSN 02 2562 | |
| 9 | 2***} | Сателлит | |
| 10 | 3***} | Втулка РS 2440 КU | |
| 11 | 2***} | Палец | |
| 12 | 2***} | Шайба стопорная | |
| 13 | Ш***2 | Шайба стопорная 10.5 СSN 02 | |
| 14 | 3***} | Болт ISО 4017 М10Х16-8.8-А5G | |
| 15 | 2***} | Вилка переключения | |
| 16 | 2***} | Палец направляющий | |
| 17 | 2***} | Втулка подшипников | |
| 18 | К***2 | Кольцо стопорное 95 СSN 02 | |
| 19 | К***2 | Кольцо стопорное 170 СSN 02 | |
| 20 | 3***} | Подшипник 6219 СSN 02 4630 | |
| 30 | В***4 | Винт установочный ISО 7434 | |
| 31 | 3***} | Гайка ISО 4035 М12-04-А3G | |
| 32 | К***8 | Кольцо уплотнительное 14Х18 | |
| 33 | Б***1 | Болт сливной М14Х1.5 СSN 31 | |
| 34 | К***3 | Кольцо уплотнительное 250Х3 | |
| 35 | 2***} | Поперечник | |
| 36 | 2***} | Гайка М20 | |
| 37 | 2***} | Вал соединительный средний | |
| 38 | К***4 | Кольцо уплотнительное 10Х14 | |
| 39 | 3***} | Пробка М10Х1 СSN 02 1915.15 |
