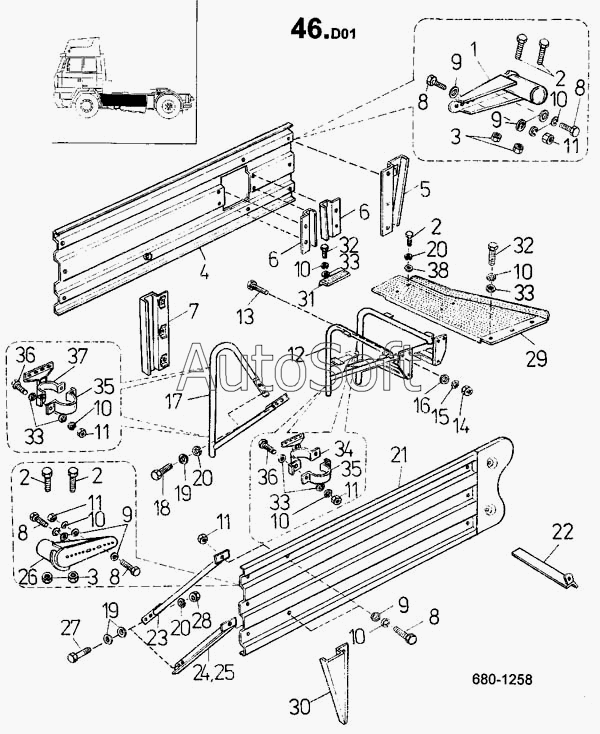

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Комплект боковых ограждений (680)
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Кронштейн | |
| 2 | 3***} | Болт ISО 4017 М10Х25-8.8-А5G | |
| 3 | 3***} | Гайка ISО 4035 М10-04-А3G | |
| 4 | 2***} | Профиль | |
| 5 | 2***} | Балка передняя | |
| 6 | 2***} | Балка ограждения | |
| 7 | 2***} | Балка ограждения | |
| 8 | 3***} | Болт ISО 4017 М8Х20-5.8-А4G | |
| 9 | 3***} | Шайба 9 СSN 02 1727.15 | |
| 10 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 11 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 12 | 2***} | Кронштейн | |
| 13 | 3***} | Болт ISО 4017 М12Х30-8.8-А5G | |
| 14 | 3***} | Гайка ISО 4032 М12-8-А3G | |
| 15 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 16 | 3***} | Шайба 13 СSN 02 1702.15 | |
| 17 | 2***} | Кронштейн | |
| 18 | 3***} | Болт ISО 4017 М10Х30-8.8-А5G | |
| 19 | 3***} | Шайба 11 СSN 02 1727.15 | |
| 20 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 21 | 2***} | Ограждение правое | |
| 22 | 2***} | Кронштейн | |
| 23 | 2***} | Кронштейн | |
| 24 | 2***} | Кронштейн | |
| 25 | 2***} | Кронштейн | |
| 26 | 2***} | Кронштейн | |
| 27 | 3***} | Болт ISО 4014 М10Х45-8.8-А5G | |
| 28 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 29 | 2***} | Кожух левый | |
| 30 | 2***} | Балка ограждения | |
| 31 | 2***} | Кожух подножки | |
| 32 | 3***} | Болт ISО 4017 М8Х16-5.8-А4G | |
| 33 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 34 | 2***} | Хомут | |
| 35 | 2***} | Хомут | |
| 36 | 3***} | Болт ISО 4017 М8Х25-8.8-А4G | |
| 37 | 2***} | Хомут | |
| 38 | 3***} | Шайба 10.5 СSN 02 1702.15 |
