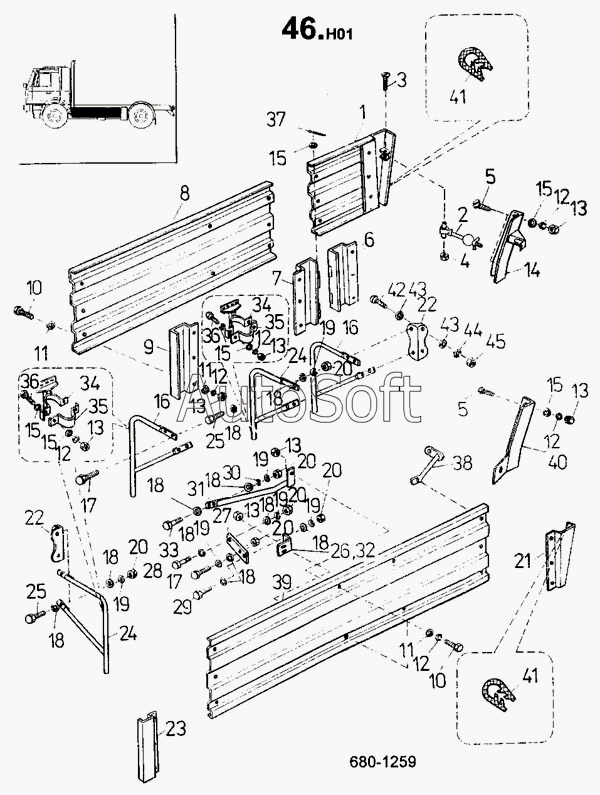

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Комплект боковых ограждений (680)
35
24
25
26
27
28
29
30
31
32
33
34
24
36
37
38
39
40
41
41
42
43
44
45
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Балка ограждения | |
| 2 | 2***} | Затвор | |
| 3 | 3***} | Болт ISО 1207 М5Х40-5.8-А4G | |
| 4 | 3***} | Гайка ISО 4032 М5-5-А2G | |
| 5 | 3***} | Болт ISО 2009 М8Х20-5.8-А4G | |
| 6 | 2***} | Балка | |
| 7 | 2***} | Балка | |
| 8 | 2***} | Профиль | |
| 9 | 2***} | Балка ограждения | |
| 10 | 3***} | Болт ISО 4017 М8Х20-5.8-А4G | |
| 11 | 3***} | Шайба 9 СSN 02 1727.15 | |
| 12 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 13 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 14 | 2***} | Упор ограждения | |
| 15 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 16 | 2***} | Кронштейн | |
| 17 | 3***} | Болт ISО 4017 М10Х30-8.8-А5G | |
| 18 | 3***} | Шайба 11 СSN 02 1727.15 | |
| 19 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 20 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 21 | 2***} | Балка передняя | |
| 22 | 2***} | Кронштейн | |
| 23 | 2***} | Балка ограждения | |
| 24 | 2***} | Кронштейн | |
| 24 | 2***} | Кронштейн | |
| 25 | 3***} | Болт ISО 4017 М10Х40-8.8-А5G | |
| 26 | 2***} | Кронштейн | |
| 27 | 2***} | Скоба | |
| 28 | 3***} | Болт ISО 4014 М10Х45-8.8-А5G | |
| 29 | 3***} | Болт ISО 4017 М10Х25-8.8-А5G | |
| 30 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 31 | 2***} | Кронштейн | |
| 32 | 2***} | Кронштейн | |
| 33 | 3***} | Болт ISО 4014 М10Х50-5.8-А5G | |
| 34 | 2***} | Хомут | |
| 35 | 2***} | Хомут | |
| 36 | 3***} | Болт ISО 4017 М8Х25-8.8-А4G | |
| 37 | 3***} | Шплинт 2Х14 СSN 02 1781.05 | |
| 38 | 2***} | Трубка | |
| 39 | 2***} | Профиль | |
| 40 | 2***} | Упор ограждения | |
| 41 | 2***} | Отбортовка | |
| 41 | 2***} | Отбортовка | |
| 42 | 3***} | Болт ISО 4017 М12Х30-8.8-А5G | |
| 43 | 3***} | Шайба 14 СSN 02 1727.15 | |
| 44 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 45 | 3***} | Гайка ISО 4032 М12-8-А3G |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
