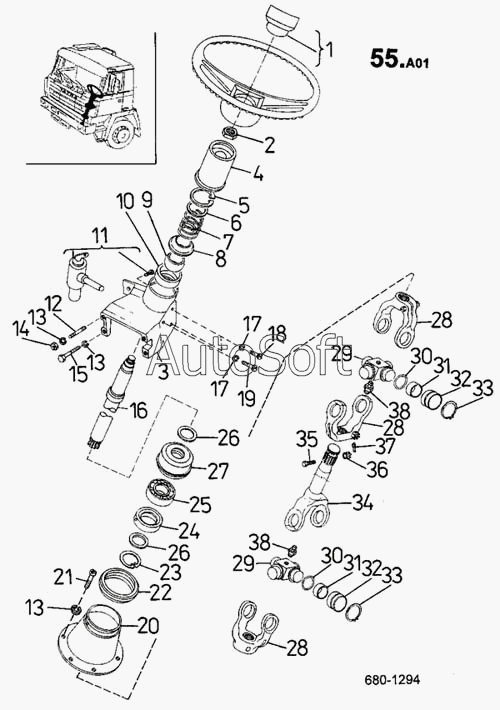

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Часть механизма рулевого управления в кабине (680)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***} | Руль R175-500-401-0001 | |
| 2 | 3***} | Гайка ISО 8675 М26Х1.5-04-А4G | |
| 3 | 2***} | Держатель шпинделя | |
| 4 | 2***} | Крышка | |
| 5 | 3***} | Кольцо стопорное 65 СSN 02 2931 | |
| 6 | 2***} | Кольцо | |
| 7 | 2***} | Пружина | |
| 8 | 2***} | Сферическое гнездо верхнее | |
| 9 | 2***} | Втулка шаровая | |
| 10 | 2***} | Сферическое гнездо нижнее | |
| 11 | Б***а | Блокировка рулевого механизма | |
| 12 | 3***} | Шпилька М8Х16 СSN 02 1178.25 | |
| 13 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 14 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 15 | 3***} | Болт ISО 4014 М8Х45-5.8-А4G | |
| 16 | 2***} | Шпиндель | |
| 17 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 18 | 3***} | Болт ISО 1207 М6Х18-5.8-А4S | |
| 19 | 3***} | Болт ISО 1207 М6Х30-5.8-А4S | |
| 20 | 2***} | Держатель | |
| 21 | 3***} | Болт ISО 1207 М8Х16-5.8-А4G | |
| 22 | 2***} | Гайка М80Х1.5 | |
| 23 | К***2 | Кольцо стопорное 62 СSN 02 | |
| 24 | 2***} | Втулка | |
| 25 | 3***} | Подшипник 1206 СSN 02 4650 | |
| 26 | К***0 | Кольцо уплотнительное 38Х30 | |
| 27 | 2***} | Втулка подшипника | |
| 28 | 2***} | Вилка | |
| 29 | 2***} | Крестовина | |
| 29 | 2***} | Крестовина | |
| 30 | К***0 | Кольцо уплотнительное 24Х20 | |
| 31 | 3***} | Втулка РS 1812 КU | |
| 32 | 2***} | Втулка подшипника | |
| 33 | К***2 | Кольцо стопорное 30 СSN 02 | |
| 34 | 2***} | Вилка | |
| 35 | 2***} | Болт М10Х45 | |
| 36 | 3***} | Гайка М10 СSN 02 1411.55 | |
| 37 | 3***} | Шплинт 2.5Х22 СSN 02 1781.05 | |
| 38 | Н***3 | Ниппель масленки М10Х1 СSN 23 |
