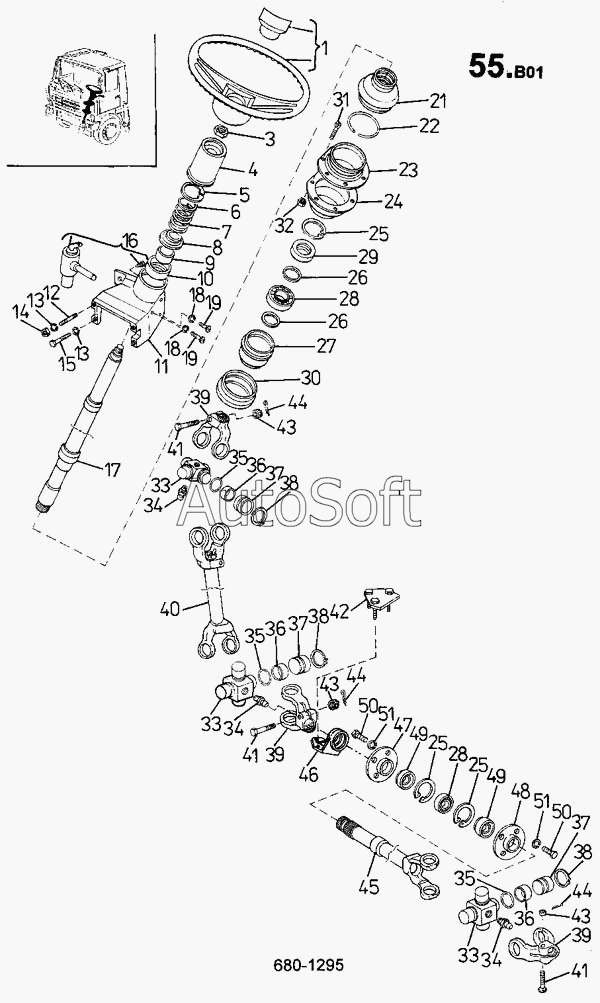

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Часть механизма рулевого управления в кабине (680)
40
30
31
32
33
33
34
35
35
36
36
37
38
39
29
41
41
42
43
44
44
45
46
47
48
49
50
51
16
3
4
5
6
7
8
9
10
11
12
13
14
15
1
29 5453 0294 {55В01/16А}
17
18
19
21
22
23
24
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 29 5453 0294 {55В01/16А} | 2***} | Щиток | |
| 1 | 4***} | Руль R175-500-401-0001 | |
| 3 | 3***} | Гайка ISО 8675 М26Х1.5-04-А4G | |
| 4 | 2***} | Крышка | |
| 5 | 3***} | Кольцо стопорное 65 СSN 02 2931 | |
| 6 | 2***} | Кольцо | |
| 7 | 2***} | Пружина | |
| 8 | 2***} | Сферическое гнездо верхнее | |
| 9 | 2***} | Втулка шаровая | |
| 10 | 2***} | Сферическое гнездо нижнее | |
| 11 | 2***} | Держатель шпинделя | |
| 12 | 3***} | Шпилька М8Х16 СSN 02 1178.25 | |
| 13 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 14 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 15 | 3***} | Болт ISО 4014 М8Х45-5.8-А4G | |
| 16 | Б***а | Блокировка рулевого механизма | |
| 17 | 2***} | Шпиндель | |
| 18 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 19 | 3***} | Болт ISО 1207 М6Х18-5.8-А4S | |
| 21 | П***е | Пыленепроницаемое | |
| 22 | К***2 | Кольцо стопорное 80 СSN 02 | |
| 23 | 2***} | Крышка | |
| 24 | 2***} | Держатель | |
| 25 | К***2 | Кольцо стопорное 62 СSN 02 | |
| 26 | К***N | Кольцо уплотнительное 38Х30 СSN | |
| 27 | 2***} | Втулка подшипника | |
| 28 | 3***} | Подшипник 1206 СSN 02 4650 | |
| 28 | 3***} | Подшипник 1206 СSN 02 4650 | |
| 29 | 2***} | Втулка | |
| 30 | 2***} | Гайка М80Х1.5 | |
| 31 | 3***} | Болт ISО 1207 М8Х16-5.8-А4G | |
| 32 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 33 | 2***} | Крестовина | |
| 33 | 2***} | Крестовина | |
| 34 | Н***3 | Ниппель масленки М10Х1 СSN 23 | |
| 35 | К***0 | Кольцо уплотнительное 24Х20 | |
| 35 | К***N | Кольцо уплотнительное 24Х20 СSN | |
| 36 | 3***} | Втулка РS 1812 КU | |
| 36 | 3***} | Втулка РS 1812 КU | |
| 37 | 2***} | Втулка подшипника | |
| 38 | К***2 | Кольцо стопорное 30 СSN 02 | |
| 39 | 2***} | Вилка | |
| 40 | 2***} | Шпиндель | |
| 41 | 2***} | Болт М10Х45 | |
| 41 | 2***} | Болт М10Х45 | |
| 42 | 2***} | Держатель | |
| 43 | 3***} | Гайка М10 СSN 02 1411.55 | |
| 44 | 3***} | Шплинт 2.5Х22 СSN 02 1781.05 | |
| 44 | 3***} | Шплинт 2.5Х22 СSN 02 1781.05 | |
| 45 | 2***} | Вилка | |
| 46 | 2***} | Кронштейн | |
| 47 | 2***} | Крышка | |
| 48 | 2***} | Защитный лист | |
| 49 | У***S | Уплотнение для валов КАСО DGS | |
| 50 | 3***} | Болт ISО 4017 М6Х10-5.6-А4G | |
| 51 | Ш***2 | Шайба пружинная 6 СSN 02 |
