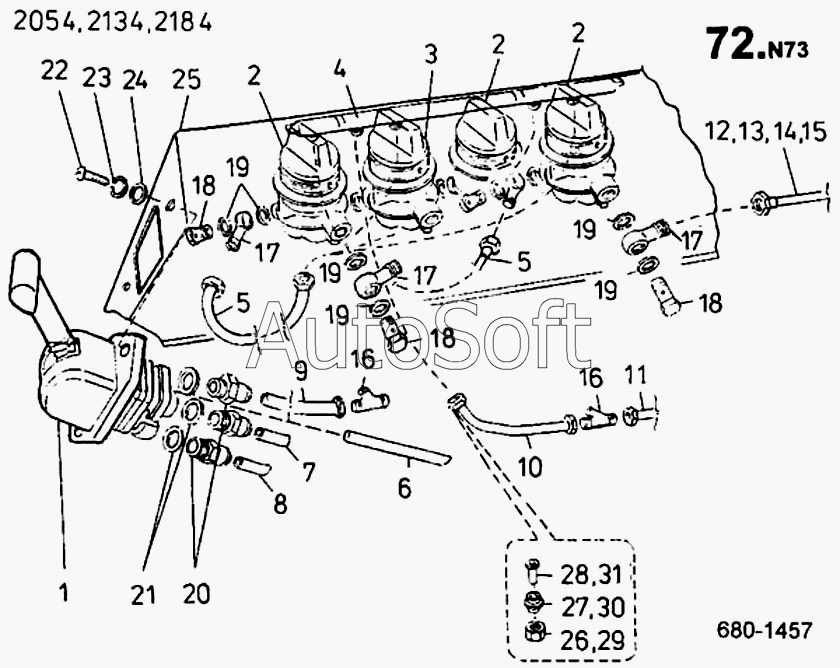

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Клапан ручной с кранами (680)
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***} | Кран стояночного тормоза | |
| 2 | 4***} | Кран КNОRR АЕ 1114 | |
| 3 | 4***} | Кран КNОRR АЕ 1136 | |
| 4 | 2***} | Трубопровод к крану | |
| 5 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 6 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 7 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 8 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 9 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 10 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 11 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 12 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 13 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 14 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 15 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 16 | 2***} | Штуцер | |
| 17 | 2***} | Соединение контрольное | |
| 18 | З***3 | Зажим РRО РRIРОJКU 4 СSN 13 | |
| 19 | К***N | Кольцо уплотнительное 10Х14 СSN | |
| 20 | 2***} | Штуцер М16Х1.5/М14Х1.5 | |
| 21 | К***0 | Кольцо уплотнительное 16Х20 | |
| 22 | 3***} | Винт М6Х16 СSN 02 1146.25 | |
| 23 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 24 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 25 | 2***} | Панель | |
| 26 | Г***3 | Гайка накидная JS 5 СSN 13 | |
| 27 | 2***} | Кольцо уплотнительное JS 4 | |
| 28 | 5***} | Втулка 4Х12 20 362 00 | |
| 29 | Г***3 | Гайка накидная JS 6 СSN 13 | |
| 30 | 2***} | Кольцо уплотнительное JS 6 | |
| 31 | 5***} | Втулка 6Х15 20 363 00 |
