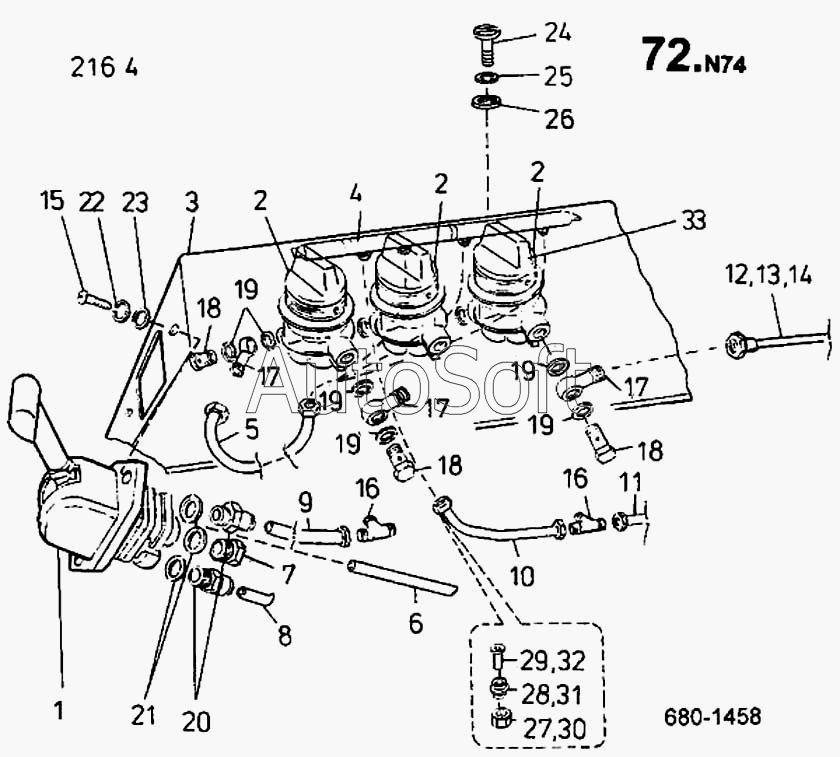

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Клапан ручной с кранами (680)
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***} | Кран стояночного тормоза | |
| 2 | 4***} | Кран проходной | |
| 3 | 2***} | Панель клапана | |
| 4 | 2***} | Трубопровод к крану | |
| 5 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 6 | 2***} | Трубка | |
| 7 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 8 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 9 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 10 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 11 | 2***} | Трубка 8Х1 РА 12-Р DIN 74 324 | |
| 12 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 13 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 14 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 15 | 3***} | Винт М6Х16 СSN 02 1146.25 | |
| 16 | 2***} | Штуцер | |
| 17 | 2***} | Угольник поворотный | |
| 18 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 19 | К***N | Кольцо уплотнительное 12Х16 СSN | |
| 20 | 2***} | Штуцер М16Х1.5/М14Х1.5 | |
| 21 | К***0 | Кольцо уплотнительное 16Х20 | |
| 22 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 23 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 24 | 3***} | Болт ISО 1207 М5Х14-5.8-А4G | |
| 25 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 26 | 3***} | Шайба 5.3 СSN 02 1702.15 | |
| 27 | Г***3 | Гайка накидная JS 5 СSN 13 | |
| 28 | 2***} | Кольцо уплотнительное JS 4 | |
| 29 | 5***} | Втулка 4Х12 20 362 00 | |
| 30 | Г***3 | Гайка накидная JS 6 СSN 13 | |
| 31 | 2***} | Кольцо уплотнительное JS 6 | |
| 32 | 5***} | Втулка 6Х15 20 363 00 | |
| 33 | 2***} | Кнопка |
