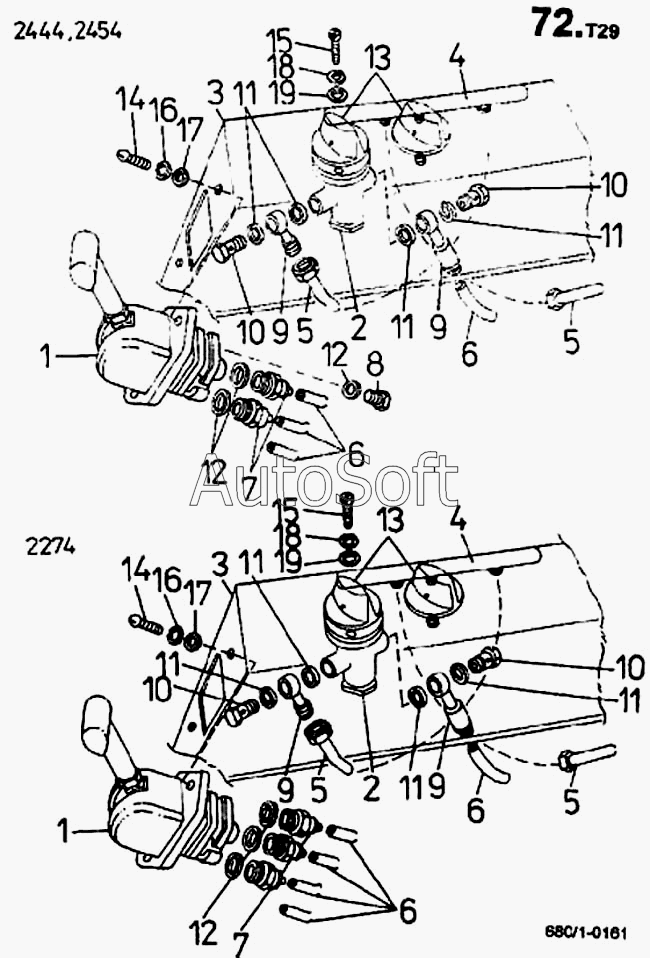

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Клапан ручной с кранами (680/1)
1
1
2
3
4
5
5
6
6
28 {72Т29/06А}
7
7
442 900 {72Т29/07А}
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 28 {72Т29/06А} | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 442 900 {72Т29/07А} | 4***} | Штуцер 722.104 | |
| 1 | 4***} | Кран стояночного тормоза | |
| 1 | 4***} | Кран стояночного тормоза | |
| 2 | 4***} | Кран проходной | |
| 3 | 2***} | Панель клапана | |
| 4 | 2***} | Трубка к крану | |
| 5 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 5 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 6 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 6 | 2***} | Трубка 6Х1 РА 12-Р DIN 74 324 | |
| 7 | 4***} | Штуцер 722.104 | |
| 7 | 4***} | Штуцер 722.104 | |
| 8 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 9 | 2***} | Угольник поворотный | |
| 10 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 11 | К***6 | Кольцо уплотнительное 12Х16 | |
| 12 | К***0 | Кольцо уплотнительное 16Х20 | |
| 13 | 2***} | Кнопка | |
| 14 | 3***} | Винт М6Х16 СSN 02 1146.25 | |
| 15 | 3***} | Болт ISО 1207 М5Х14-5.8-А4G | |
| 16 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 17 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 18 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 19 | 3***} | Шайба 5.3 СSN 02 1702.15 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
