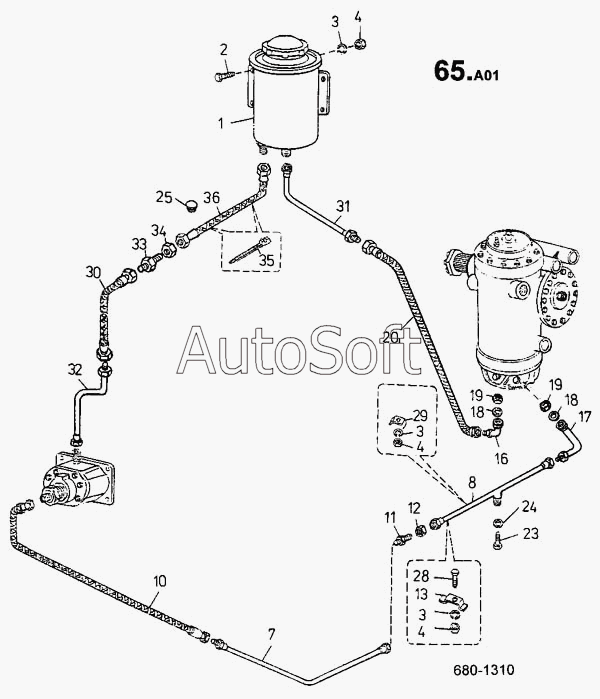

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Контур сервоуправления (680)
19
36
35
34
33
32
31
30
29
28
25
24
23
20
1
18
17
16
13
12
11
10
8
7
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Е***я | Емкость сервоуправления | |
| 2 | 3***} | Болт ISО 4017 М8Х16-5.8-А4G | |
| 3 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 4 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 7 | 2***} | Трубопровод | |
| 8 | 2***} | Трубопровод | |
| 10 | Ш***S | Шланг высокого давления JS | |
| 11 | 2***} | Тройник | |
| 12 | 3***} | Гайка ISО 8675 М18Х1.5-04-А4G | |
| 13 | 2***} | Держатель трубок | |
| 16 | 3***} | Колено JS 13 973 2782 | |
| 17 | 3***} | Колено JS 10 С.V.19310170 | |
| 18 | К***- | Кольцо уплотнительное R4 - | |
| 19 | 3***} | Чайка М18Х1.5 19360400 | |
| 20 | 4***} | Шланг JS 13Х400 РN 21/458-95R | |
| 23 | 3***} | Болт ISО 4017 М8Х10-8.8-А4G | |
| 24 | К***4 | Кольцо уплотнительное 8Х14 | |
| 25 | 2***} | Пробка | |
| 28 | 3***} | Болт ISО 4017 М8Х30-5.8-А4G | |
| 29 | 2***} | Держатель трубок | |
| 30 | 4***} | Шланг JS 16Х300Х1010 0N 635412.01 | |
| 31 | 2***} | Трубопровод | |
| 32 | 2***} | Трубопровод | |
| 33 | 2***} | Муфта втулочная | |
| 34 | 2***} | Гайка М27Х1.5 | |
| 35 | 4***} | Хомут 290Х4.8 ТSL 290-SС | |
| 36 | Ш***3 | Шланг JS 16Х710Х1010 ОN 63 |
