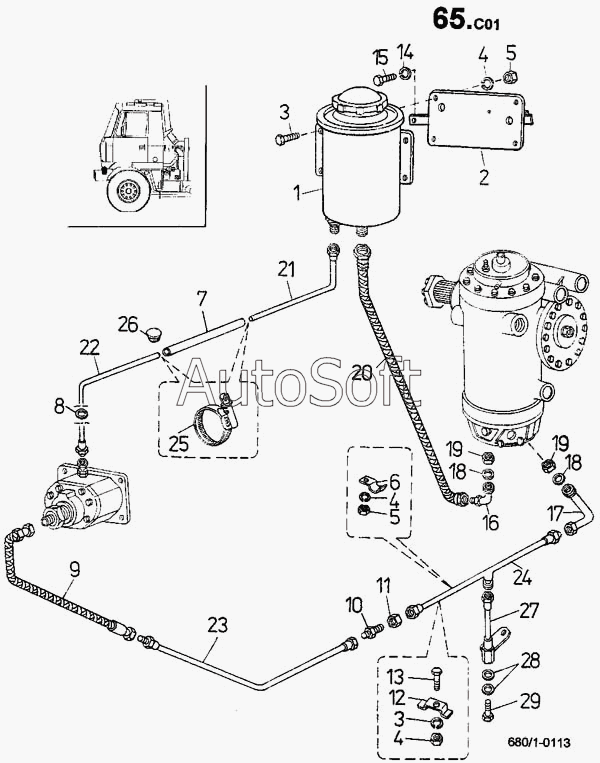

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Контур сервоуправления (680/1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Е***я | Емкость сервоуправления | |
| 2 | 2***} | Держатель трубок | |
| 3 | 3***} | Болт ISО 4017 М8Х16-5.8-А4G | |
| 4 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 5 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 6 | 2***} | Скоба | |
| 7 | 2***} | Шлаг | |
| 8 | 2***} | Изолятор | |
| 9 | Ш***S | Шланг высокого давления JS | |
| 10 | 2***} | Тройник | |
| 11 | 3***} | Гайка ISО 8675 М18Х1.5-04-А4G | |
| 12 | 2***} | Держатель трубок | |
| 13 | 3***} | Болт ISО 4017 М8Х30-5.8-А4G | |
| 14 | Ш***2 | Шайба пружинная 18 СSN 02 | |
| 15 | 3***} | Болт ISО 8676 М18Х1.5Х16-5.8-А6G | |
| 16 | 3***} | Колено JS 13 973 2782 | |
| 17 | 3***} | Колено JS 10 С.V.19310170 | |
| 18 | К***- | Кольцо уплотнительное R4 - | |
| 19 | 3***} | Чайка М18Х1.5 19360400 | |
| 20 | 4***} | Шланг JS 13Х400 РN 21/458-95R | |
| 21 | 2***} | Трубопровод | |
| 22 | 2***} | Трубопровод | |
| 23 | 2***} | Трубопровод | |
| 24 | 2***} | Трубопровод | |
| 25 | 5***} | Скоба ТОRRО 20-32/9-С6W1 | |
| 26 | 2***} | Пробка | |
| 27 | 2***} | Угольник поворотный | |
| 28 | К***4 | Кольцо уплотнительное 8Х14 | |
| 29 | 3***} | Болт ISО 4017 М8Х10-8.8-А4G |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
