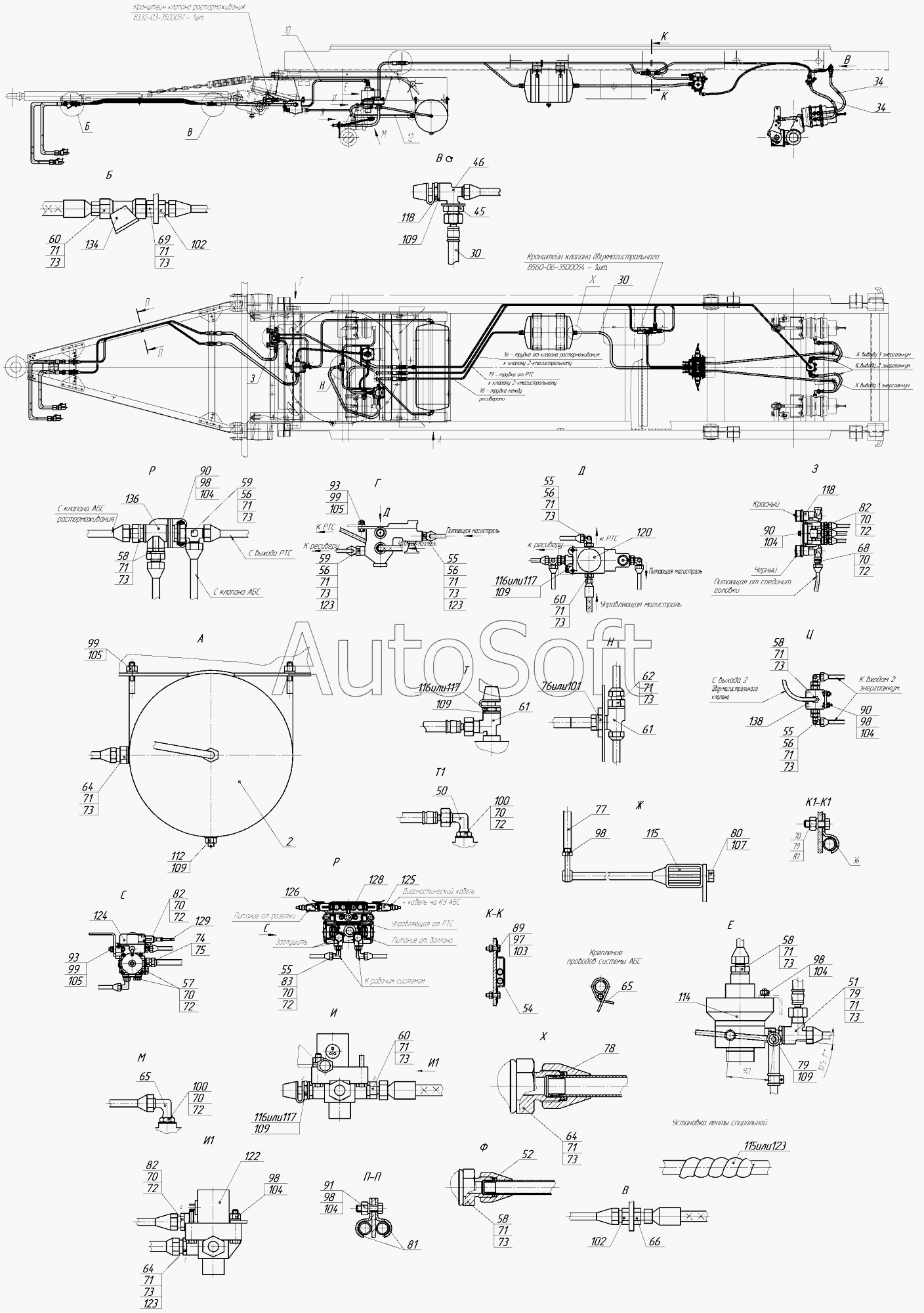

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8602 (2010). 8602-03-3500001 Установка пневматических тормозов
82
82
82
105
105
105
104
104
104
104
104
104
102
102
100
100
99
99
99
98
98
98
98
98
98
93
93
91
90
90
90
83
107
81
80
79
79
79
78
77
76
75
74
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
72
72
72
72
72
72
72
72
123
123
123
123
138
136
134
129
128
126
125
124
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
122
120
118
118
116
116
116
115
115
114
112
109
109
109
109
109
109
34
34
30
30
12
10
60
60
60
70
70
70
70
70
70
70
70
70
69
68
66
65
65
64
64
64
62
61
61
2
59
59
58
58
58
58
57
56
56
56
56
56
55
55
55
55
54
52
51
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5320-3506091 | 5***1 | Тройник фланцевый | |
| 2 | 9***7 | Трубка 12 мм | |
| 3 | 9***7 | Трубка 12 мм | |
| 4 | 9***7 | Трубка 12 мм | |
| 9 | 9***7 | Трубка от клапана АБС передняя | |
| 10 | 9***7 | Трубка 12 мм | |
| 11 | 9***7 | Трубка 12мм | |
| 12 | 8***0 | Трубка 18мм | |
| 15 | 9***7 | Трубка 12 мм | |
| 16 | 9***7 | Трубка 12 мм | |
| 17 | 9***7 | Трубка 12 мм | |
| 18 | 9***7 | Трубка от клапана АБС передняя | |
| 19 | 9***7 | Трубка 12мм | |
| 20 | 9***7 | Трубка12мм от АБС к РТС | |
| 21 | 9***7 | Трубка 12 мм | |
| 23 | 9***7 | Трубка 12 мм | |
| 26 | 9***7 | Трубка 12 мм | |
| 27 | 8***0 | Трубка к тормозной камере правая | |
| 30 | 8***0 | Трубка 18 мм | |
| 34 | 8***1 | Шланг гибкий (L=840мм) | |
| 35 | 8***1 | Шланг гибкий (L=1040мм) | |
| 41 | 9***2 | Хомут | |
| 42 | 8***0 | Хомут | |
| 43 | 9***5 | Баллон воздушный емкостью 40 л | |
| 44 | 9***5 | Баллон воздушный емкостью 20 л | |
| 50 | 8***0 | Угольник ввертный М16хМ20 | |
| 51 | 9***1 | Тройник | |
| 52 | 8***3 | Кольцо уплотнительное d.12 | |
| 53 | 9***8 | Тройник | |
| 54 | 8***8 | Угольник ввертный | |
| 55 | 9***4 | Угольник ввертный | |
| 56 | 9***1 | Переходник | |
| 57 | 9***2 | Пробка( М16) | |
| 58 | 9***9 | Штуцер | |
| 59 | 9***2 | Тройник ввертной | |
| 60 | 8***4 | Штуцер | |
| 61 | 9***2 | Тройник | |
| 62 | 9***3 | Штуцер | |
| 63 | 5***8 | Хомут | |
| 64 | 9***5 | Штуцер | |
| 65 | 8***3 | Угольник (М16хМ16) | |
| 66 | 8***8 | Штуцер | |
| 68 | 9***9 | Переходник | |
| 69 | 8***3 | Штуцер | |
| 70 | 8***6 | Кольцо уплотнительное d.16 | |
| 71 | 7***9 | Кольцо уплотнительное | |
| 72 | 9***4 | Скоба | |
| 73 | 9***7 | Скоба | |
| 74 | 8***5 | Штуцер( М24хМ26) | |
| 75 | 8***6 | Прокладка (М26) | |
| 76 | 9***8 | Гайка | |
| 77 | 8***3 | Штанга | |
| 78 | 9***5 | Кольцо уплотнительное | |
| 79 | 9***1 | Переходник | |
| 80 | 9***8 | Болт | |
| 81 | 9***5 | Скоба | |
| 82 | 8***1 | Переходник | |
| 83 | 9***1 | Переходник | |
| 90 | 1***1 | Болт | |
| 91 | 1***1 | Болт с шестигранной головкой (d=М8-6g, l=35, l0=22, S =13, H=5,5) | |
| 93 | 1***1 | Болт ТЕМ10х1,25-6gх45 | |
| 98 | 1***1 | Гайка М8 | |
| 99 | 1***1 | Гайка | |
| 100 | 1***1 | Гайка М16х1,5-6Н | |
| 102 | 1***1 | Гайка низкая М18х1,5-6Н | |
| 104 | 1***0 | Шайба пружинная 8 | |
| 105 | 1***0 | Шайба пружинная 8 | |
| 106 | 1***1 | Гайка ЕМ22х1,5-6Н | |
| 107 | 1***0 | Шайба пружинная 12 | |
| 109 | 1***0 | Прокладка 22х28х1,5 | |
| 110 | 5***5 | Лента спиральная 22х18х19 | |
| 111 | 5***3 | Лента спиральная 12х9х11 | |
| 112 | 1***0 | Кран слива конденсата | |
| 114 | 1***0 | Регулятор тормозных сил | |
| 115 | 1***0 | Элемент упругий в сборе | |
| 116 | 1***1 | Клапан контрольного вывода | |
| 118 | 9***0 | Клапан растормаживания Wabco | |
| 120 | 1***8 | Воздухораспределитель с краном растормаживания в сборе | |
| 122 | 4***0 | Клапан ускорительный АБС | |
| 123 | С***3 | Сетка СБИТ.305122.003 | |
| 124 | 4***0 | Клапан АБС с блоком управления «Vario Compact» | |
| 125 | 4***0 | Кабель модулятора и диагностики ISO 7638 | |
| 126 | 4***0 | Кабель питания с розеткой iso 7638 | |
| 128 | 4***0 | Удлинитель кабеля датчика | |
| 129 | 4***0 | Удлинитель кабеля | |
| 131 | 1***0 | Головка соединительная типа «Палм» | |
| 132 | 1***1 | Головка соединительная типа «Палм» | |
| 134 | 1***0 | Фильтр магистральный | |
| 136 | 1***0 | Клапан перепускной 2х магистральный | |
| 138 | 1***0 | Клапан быстрого оттормаживания |
