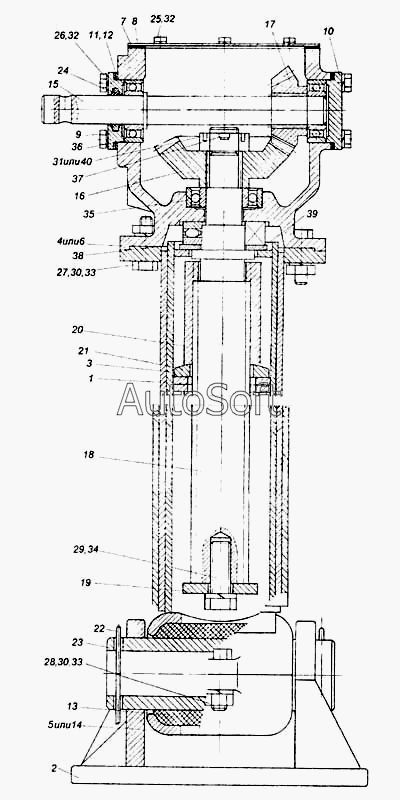

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-93341 (2005). Опорное устройство левое
33
33
20
21
22
23
24
27
28
29
32
32
19
36
37
40
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Корпус опоры | |
| 2 | 9***0 | Башмак опорного устройства | |
| 3 | 9***0 | Стойка опорного устройства | |
| 4 | 9***1 | Картер | |
| 5 | 9***1 | Башмак стойки опоры | |
| 6 | 9***7 | Картер взамен | |
| 7 | 9***1 | Прокладка крышки | |
| 8 | 9***2 | Крышка картера | |
| 9 | 9***0 | Крышка подшипника | |
| 10 | 9***5 | Крышка подшипника | |
| 11 | 9***2 | Прокладка регулировочная | |
| 12 | 9***3 | Прокладка регулировочная | |
| 13 | 9***4 | Подушка | |
| 14 | 9***7 | Башмак стойки | |
| 15 | 9***9 | Вал опорного устройства | |
| 16 | 9***0 | Шестерня | |
| 17 | 9***1 | Шестерня | |
| 18 | 9***2 | Винт | |
| 19 | 9***6 | Ограничитель | |
| 20 | 9***8 | Гайка винта | |
| 21 | 9***3 | Шайба сферическая опорная | |
| 22 | 9***1 | Шплинт доп. | |
| 23 | 9***2 | Ось | |
| 24 | 9***5 | Сальник | |
| 27 | 1***1 | Болт М12х1,25-6gх40 | |
| 28 | 1***1 | Болт ТЕМ12х1,256gх50 | |
| 29 | 8***3 | Болт ТЕМ14-6gх40 | |
| 32 | 1***1 | Гайка М12х1,25-6Н | |
| 33 | 8***9 | Гайка ЕкМ24х1,5-6Н | |
| 36 | 1***0 | Шайба пружинная 12 | |
| 37 | 1***0 | Шайба пружинная 14 | |
| 40 | 1***1 | Шплинт разводной 4х40 | |
| 46 | П***5 | Подшипник радиальный 205 ГОСТ 8338-75 | |
| 47 | П***5 | Подшипник радиальный 206 ГОСТ 8338-75 | |
| 48 | 8***7 | Подшипник упорный ГОСТ 23526-79 | |
| 49 | 9***5 | Опора | |
| 50 | 9***0 | Гайка низкая |
