Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-937006/07-01 (1991). Прочее
1
1
2
2
2
3
4
5
5
5
5
5
5
5
5
5
5
5
5
6
7
7
7
7
7
7
7
7
7
8
8
9
9
9
9
9
9
9
10
10
11
11

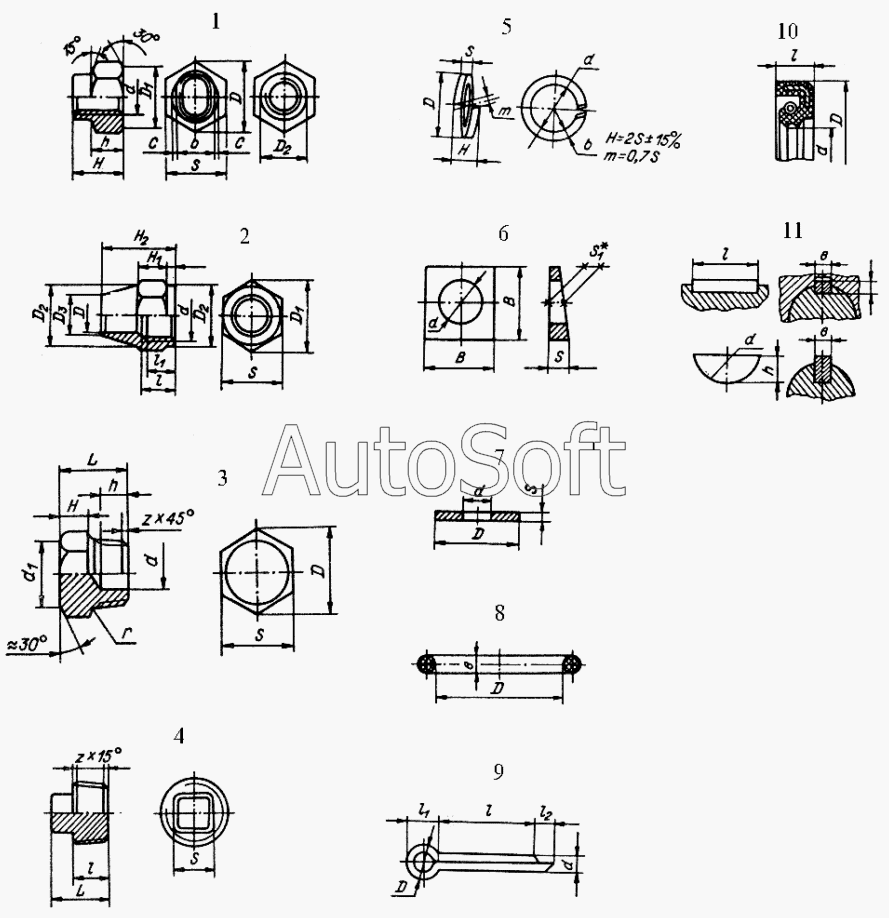

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***я | Гайка шестигранная самостопорящаяся,обжатая по торцу (d=16x1,5, S=24, H=13,4, D=16.5, D1=18,3, D2=26,8, h=2,2, R=0,5, b=0,6, C=0,3-0,55 | |
| 1 | Г***я | Гайка шестигранная самостопорящаяся,обжатая по торцу (d=16x1,5, S=24, H=13,4, D=16.5, D1=18,3, D2=26,8, h=2,2, R=0,5, b=0,6, C=0,3-0,55 | |
| 2 | Г***я | Гайка накидная для соединения трубопроводов (d=16x1,5, S=19, D=10,2, D1=21,9, D2=19, D3=13, H1=13, H2=28, l=15,5, l1=12, l2=4) | |
| 2 | Г***я | Гайка накидная для соединения трубопроводов (d=16x1,5, S=19, D=10,2, D1=21,9, D2=19, D3=13, H1=13, H2=28, l=15,5, l1=12, l2=4) | |
| 2 | Г***я | Гайка накидная для соединения трубопроводов (d=16x1,5, S=19, D=10,2, D1=21,9, D2=19, D3=13, H1=13, H2=28, l=15,5, l1=12, l2=4) | |
| 3 | [***] | Пробка кг 1/8" (S=12, L=15, H=4,5, D=13,1, Z=1) | |
| 4 | 9***8 | Пробка кг 1/2" (S=14, L=24, l=15, Z=1,6) | |
| 5 | [***] | Шайба пружинная (d=10,1, S=2,5, b=2,5, D=15,1) | |
| 5 | [***] | Шайба пружинная (d=10,1, S=3,5, b=3,5, D=17,1) | |
| 5 | [***] | Шайба пружинная (d=12,1, S=4,0, b=4,0, D=20,1) | |
| 5 | [***] | Шайба пружинная (d=14,2, S=4,5, b=4,5, D=23,2) | |
| 5 | [***] | Шайба пружинная (d=16,3, S=5,0, b=5,0, D=26,3) | |
| 5 | [***] | Шайба пружинная (d=20,5, S=6,0, b=6,0, D=32,5) | |
| 5 | [***] | Шайба пружинная (d=27,5, S=5,5, b=8,0, D=43,5) | |
| 5 | [***] | Шайба пружинная (d=30,5, S=6,0, b=9,0, D=48,5) | |
| 5 | [***] | Шайба пружинная (d=6,1, S=1,4, b=1,4, D=10,1) | |
| 5 | [***] | Шайба пружинная (d=8,1, S=2,5, b=2,5, D=13,1) | |
| 5 | У***6 | Шайба пружинная (d=20,5, S=5,0, b=5,0, D=30,5) | |
| 5 | У***6 | Шайба пружинная (d=5,1, S=1,4, b=1,4, D=8,9) | |
| 6 | 2***1 | Шайба косая (d=200, B=40, S=8,4, S1=6,2) | |
| 7 | [***] | Шайба плоская (d=10,5, D=21, S=2) | |
| 7 | [***] | Шайба плоская (d=12,5, D=24, S=2) | |
| 7 | [***] | Шайба плоская (d=14,5, D=28, S=3) | |
| 7 | [***] | Шайба плоская (d=16,5, D=30, S=3) | |
| 7 | [***] | Шайба плоская (d=21, D=37, S=4) | |
| 7 | [***] | Шайба плоская (d=23, D=39, S=4) | |
| 7 | [***] | Шайба плоская (d=27, D=45, S=3) | |
| 7 | [***] | Шайба плоская (d=38,5, D=56, S=1) | |
| 7 | [***] | Шайба плоская (d=8,4, D=17,4, S=1,4) | |
| 8 | 0***2 | Кольцо уплотнительное (d=3,6, D=88,5) | |
| 8 | 8***П | Кольцо уплотнительное (d=3,3, D=88,5) | |
| 9 | [***] | Шплинт разводной (d=2,7, D=5,7, l=20, l1=7,5, l2=4) | |
| 9 | [***] | Шплинт разводной (d=2,7, D=5,7, l=25, l1=7,5, l2=4) | |
| 9 | [***] | Шплинт разводной (d=3,6, D=7,1, l=25, l1=9, l2=4) | |
| 9 | [***] | Шплинт разводной (d=3,6, D=7,1, l=32, l1=9, l2=4) | |
| 9 | [***] | Шплинт разводной (d=4,6, D=9,1, l=40, l1=11,5, l2=4) | |
| 9 | [***] | Шплинт разводной (d=5,6, D=11,1, l=40, l1=14, l2=4) | |
| 9 | [***] | Шплинт разводной (d=5,6, D=11,1, l=50, l1=14, l2=4) | |
| 10 | 1***1 | Манжета (d=115, D=145, l=12) | |
| 10 | 8***7 | Манжета (d=115, D=145, l=15) | |
| 11 | 1***5 | Шпонка (l=25, b=10, h=8) | |
| 11 | 8***1 | Шпонка (d=28, b=8, h=11) |
