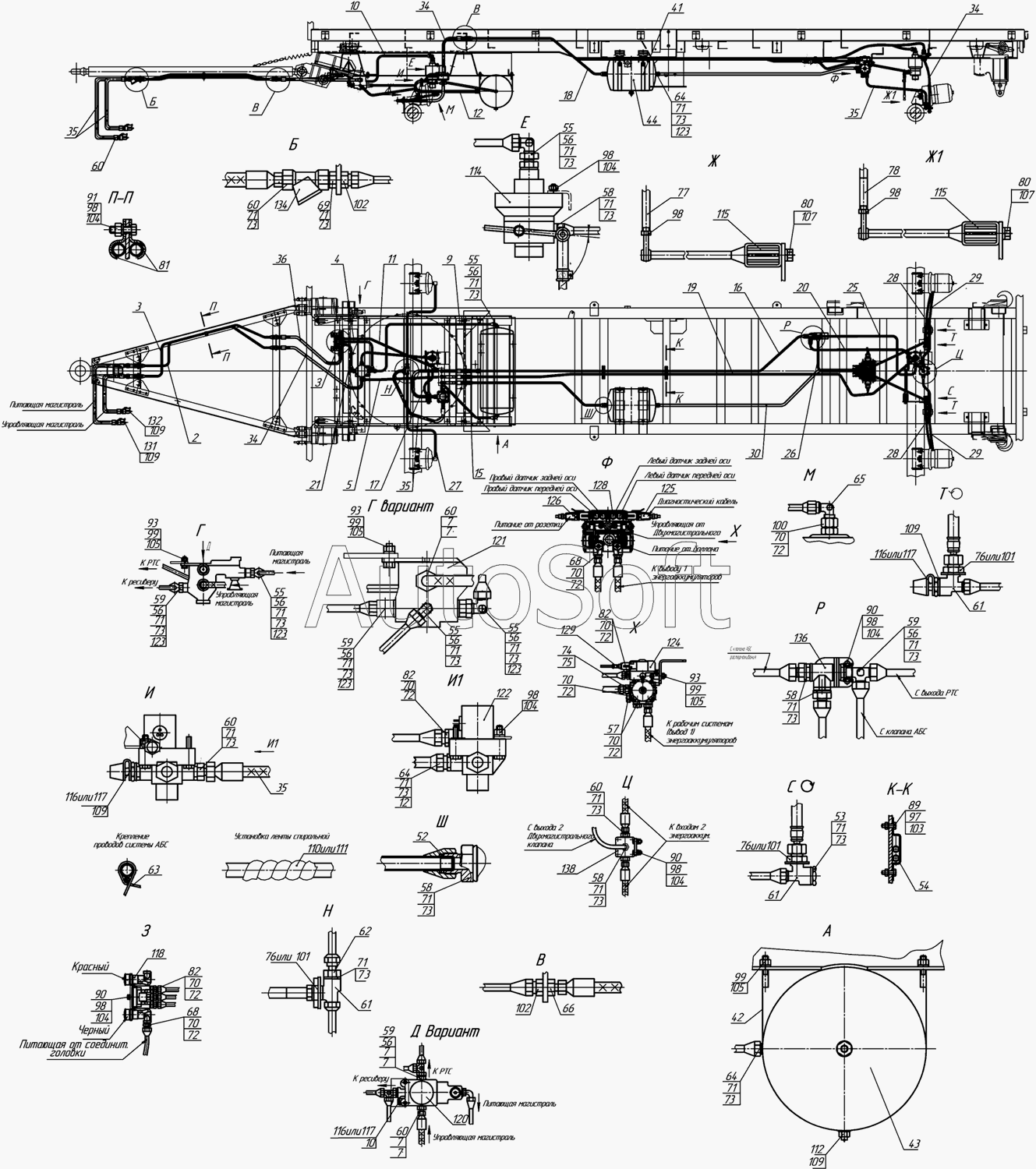

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8332 (2009) (2009). Установка привода пневмотормозов с АБС 8332-3500001-03
/16.gif)
80
80
109
109
109
109
109
107
107
102
102
101
101
101
100
99
99
99
99
93
93
93
91
90
90
90
82
82
82
81
110
78
77
76
76
76
75
74
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
73
72
72
72
72
72
72
72
72
72
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
71
70
70
70
70
70
70
70
70
69
123
123
123
123
123
138
136
134
132
131
129
128
126
125
124
68
122
121
120
118
117
117
117
116
116
116
115
115
114
112
111
18
34
34
34
30
29
29
28
28
27
26
25
21
20
19
35
35
35
35
17
16
15
12
12
11
10
10
9
5
4
3
3
56
56
56
56
56
56
56
56
56
66
65
64
64
64
62
61
61
61
60
60
60
60
60
60
59
59
59
59
58
58
58
58
57
2
55
55
55
55
55
54
53
52
44
43
42
41
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 9***7 | Трубка 12 мм | |
| 3 | 9***7 | Трубка 12 мм | |
| 4 | 9***7 | Трубка 12мм | |
| 5 | 9***7 | Трубка 12 мм | |
| 9 | 9***7 | Трубка 12 мм | |
| 10 | 9***7 | Трубка 12 мм | |
| 11 | 9***7 | Трубка 12 мм | |
| 12 | 8***0 | Трубка 18мм | |
| 15 | 9***7 | Трубка 12 мм | |
| 16 | 9***7 | Трубка 12 мм | |
| 17 | 9***7 | Трубка 12 мм | |
| 18 | 9***7 | Трубка 12 мм | |
| 19 | 9***7 | Трубка 12 мм | |
| 20 | 9***7 | Трубка 12 мм | |
| 21 | 9***7 | Трубка 12 мм | |
| 25 | 9***7 | Трубка 12мм | |
| 26 | 9***7 | Трубка 12 мм | |
| 27 | 8***3 | Трубка от тормозной камеры | |
| 28 | 8***3 | Трубка от тормозной камеры | |
| 29 | 8***3 | Трубка от тормозной камеры | |
| 30 | 8***3 | Трубка 18мм от клапана АБС к ресиверу) | |
| 34 | 8***1 | Шланг гибкий (L=840мм) | |
| 35 | 8***1 | Шланг гибкий (L=1040мм) | |
| 36 | 8***1 | Шланг гибкий (L=740мм) | |
| 41 | 9***2 | Хомут | |
| 42 | 8***0 | Хомут | |
| 43 | 9***5 | Баллон воздушный емкостью 40 л | |
| 44 | 9***5 | Баллон воздушный емкостью 20 л | |
| 51 | 9***5 | Кольцо уплотнительное | |
| 52 | 9***3 | Кольцо уплотнительное | |
| 53 | 9***4 | Пробка | |
| 54 | 9***9 | Скоба | |
| 55 | 9***4 | Угольник ввертный | |
| 56 | 9***1 | Переходник | |
| 57 | 9***2 | Пробка( М16) | |
| 58 | 9***9 | Штуцер | |
| 59 | 9***2 | Тройник ввертной | |
| 60 | 8***4 | Штуцер | |
| 61 | 9***2 | Тройник | |
| 62 | 9***3 | Штуцер | |
| 63 | 5***8 | Хомут | |
| 64 | 9***5 | Штуцер | |
| 65 | 8***3 | Угольник (М16хМ16) | |
| 66 | 8***8 | Штуцер | |
| 68 | 9***9 | Переходник | |
| 69 | 8***3 | Штуцер | |
| 70 | 9***4 | Кольцо уплотнительное | |
| 71 | 9***7 | Кольцо уплотнительное | |
| 72 | 9***4 | Скоба | |
| 73 | 9***7 | Скоба | |
| 74 | 8***5 | Штуцер( М24хМ26) | |
| 75 | 8***6 | Прокладка (М26) | |
| 76 | 9***8 | Гайка | |
| 77 | 8***3 | Штанга | |
| 78 | 9***3 | Штанга | |
| 80 | 9***8 | Болт | |
| 81 | 9***5 | Скоба | |
| 82 | 8***1 | Переходник | |
| 90 | 1***1 | Болт | |
| 91 | 1***1 | Болт с шестигранной головкой (d=М8-6g, l=35, l0=22, S =13, H=5,5) | |
| 93 | 1***1 | Болт ТЕМ10х1,25-6gх45 | |
| 99 | 1***1 | Гайка | |
| 100 | 1***1 | Гайка М16х1,5-6Н | |
| 101 | 1***1 | Гайка М16х1,5-6Н | |
| 102 | 1***1 | Гайка низкая М18х1,5-6Н | |
| 107 | 1***0 | Шайба пружинная 12 | |
| 109 | 1***0 | Прокладка 22х28х1,5 | |
| 110 | 5***5 | Лента спиральная 22х18х19 | |
| 111 | 5***3 | Лента спиральная 12х9х11 | |
| 112 | 1***0 | Кран слива конденсата | |
| 114 | 1***0 | Регулятор тормозных сил | |
| 115 | 1***К | Упругий элемент | |
| 116 | 1***К | Клапан контрольного вывода | |
| 117 | 1***0 | Клапан контрольного вывода | |
| 118 | 9***0 | Клапан растормаживания Wabco | |
| 120 | 1***К | Клапан воздухораспределительный | |
| 121 | 1***0 | Клапан воздухораспределительный | |
| 122 | 4***0 | Клапан ускорительный АБС | |
| 123 | С***3 | Сетка СБИТ.305122.003 | |
| 124 | 4***0 | Клапан абс с блоком управления | |
| 125 | 4***0 | Кабель модулятора и диагностики | |
| 126 | 4***0 | Кабель питания с розеткой iso 7638 | |
| 128 | 4***0 | Удлинитель кабеля датчика | |
| 129 | 4***0 | Удлинитель кабеля датчика | |
| 131 | 1***0 | Головка соединительная типа «Палм» | |
| 132 | 1***1 | Головка соединительная типа «Палм» | |
| 134 | 1***0 | Фильтр магистральный | |
| 136 | 1***0 | Клапан перепускной 2х магистральный | |
| 138 | 1***0 | Клапан быстрого оттормаживания |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
