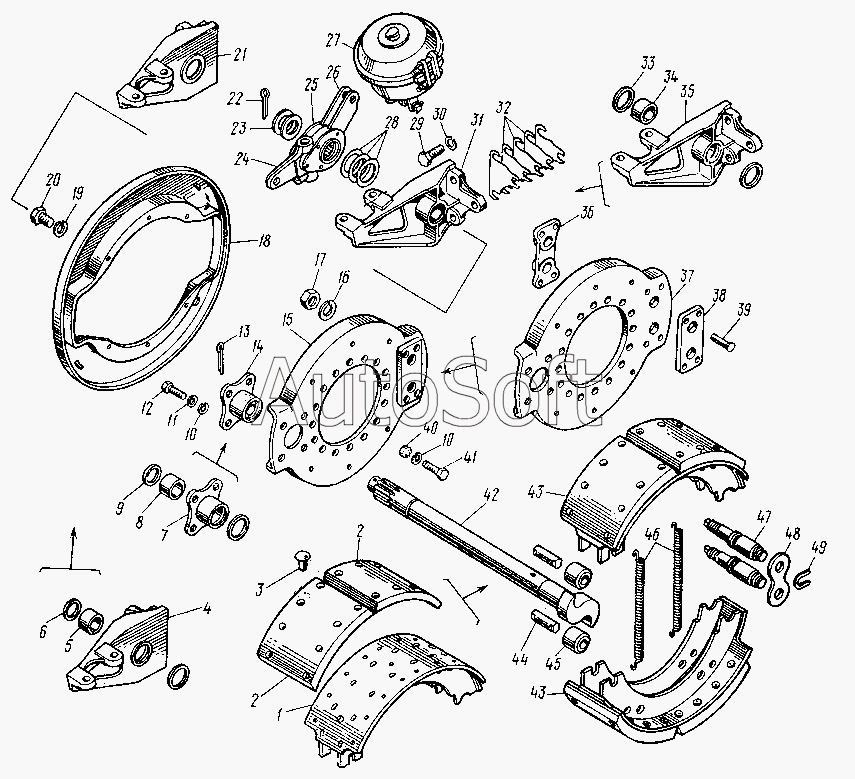

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527 (1991). Тормоза рабочие задней оси
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
43
44
45
46
47
48
49
14
2
2
3
4
5
6
7
8
9
10
10
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3502111-Б | 1***Б | Кулак разжимной левый | |
| 1 | 5***5 | Колодка | |
| 2 | 5***5 | Накладка фрикционная | |
| 3 | 8***8 | Заклепка | |
| 4 | 8***0 | Кронштейн | |
| 5 | 5***6 | Втулка | |
| 6 | 5***7 | Кольцо уплотнительное | |
| 7 | 8***0 | Опора | |
| 8 | 5***6 | Втулка | |
| 9 | 5***7 | Кольцо уплотнительное | |
| 10 | 1***3 | Шайба пружинная 12 | |
| 11 | 1***1 | Шайба | |
| 12 | 5***0 | Болт | |
| 13 | 1***1 | Шплинт разводной 6х50 | |
| 14 | 8***0 | Опора разжимного кулака в сборе | |
| 15 | 5***2 | Суппорт тормоза в сборе | |
| 16 | 1***3 | Шайба пружинная | |
| 17 | 1***1 | Гайка М20х1,5-6Н | |
| 18 | 5***0 | Щиток тормоза | |
| 19 | 1***3 | Шайба пружинная 8 | |
| 20 | 1***1 | Болт ТЕМ8-6gх14 | |
| 21 | 8***0 | Кронштейн тормозной камеры правый в сборе | |
| 22 | 1***1 | Шплинт разводной 6х40 | |
| 23 | 1***8 | Шайба разжимного кулака | |
| 24 | 8***0 | Рычаг регулировочный с кронштейном в сборе | |
| 25 | 5***6 | Рычаг регулировочный | |
| 26 | 8***0 | Кронштейн | |
| 27 | 5***1 | Камера тормозная задняя в сборе | |
| 28 | 1***6 | Шайба регулировочная | |
| 29 | 1***1 | Болт ТЕМ14х1,5-6х40 | |
| 30 | 1***3 | Шайба пружинная 14 | |
| 31 | 8***0 | Кронштейн тормозной камеры левый в сборе | |
| 32 | 8***4 | Прокладка | |
| 33 | 5***7 | Кольцо уплотнительное | |
| 34 | 5***6 | Втулка | |
| 35 | 8***0 | Кронштейн | |
| 36 | 5***8 | Кронштейн осей колодок | |
| 37 | 5***4 | Суппорт | |
| 38 | 5***7 | Пластина усилительная | |
| 39 | 2***7 | Заклепка | |
| 40 | 1***1 | Гайка М12х1,25-6Н | |
| 41 | 1***1 | Болт М12х1,25-6gх40 | |
| 42 | 1***Б | Кулак разжимной правый | |
| 43 | 5***0 | Колодка с накладками в сборе | |
| 44 | 5***7 | Ось ролика | |
| 45 | 5***9 | Ролик колодки | |
| 46 | 5***5 | Пружина | |
| 47 | 5***2 | Ось колодки | |
| 48 | 5***3 | Накладка осей колодки | |
| 49 | 5***4 | Чека оси колодок |
