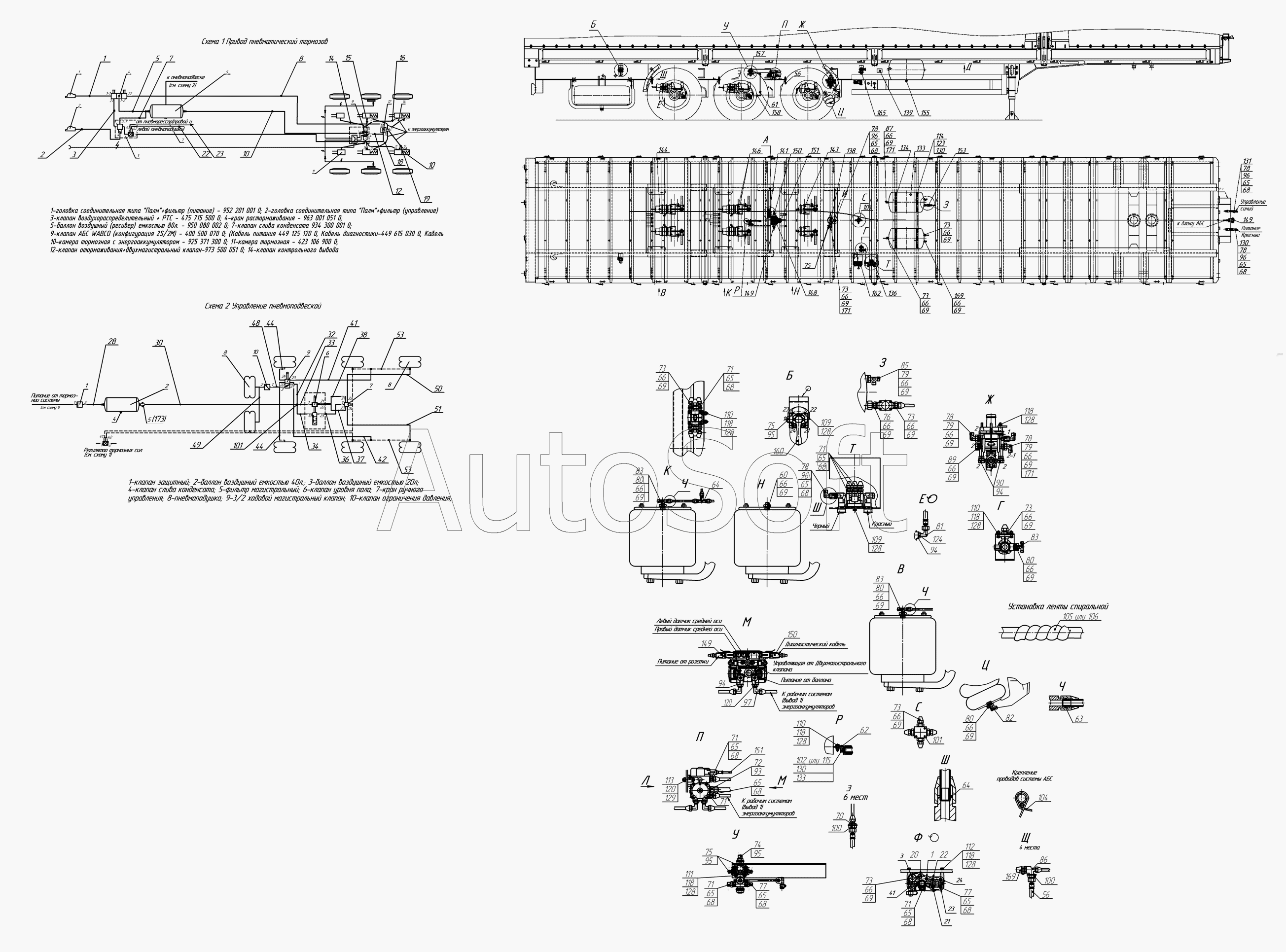

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-93341-07 (08) (2008). 93341-3500001-08 Установка пневмосистемы
/28.gif)
1
1
2
3
5
7
8
10
10
12
14
15
16
18
19
22
22
23
28
30
32
33
34
36
37
38
41
42
44
44
48
49
50
51
53
53
56
56
60
61
62
63
64
64
65
65
65
65
65
65
65
65
65
65
65
65
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
68
68
68
68
68
68
68
68
68
68
68
68
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
69
70
71
71
71
71
71
72
73
73
73
73
73
73
73
73
74
75
75
75
76
77
77
78
78
78
78
78
78
79
79
79
80
80
80
80
81
82
83
83
83
85
86
87
89
90
93
94
94
94
95
95
95
96
96
96
96
97
100
100
101
101
101
102
104
105
106
109
109
111
112
113
114
115
120
120
123
124
130
130
133
133
130
130
131
133
134
136
138
139
141
143
144
146
148
149
149
149
150
150
151
151
153
155
157
158
160
162
165
169
169
171
171
171
173
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***7 | Трубка 12мм (питающей магистрали) | |
| 2 | 9***7 | Трубка 12мм( управляющей магистрали) | |
| 3 | 9***7 | Трубка 12 мм(к регулятору тормозных сил) | |
| 5 | 9***7 | Трубка 12мм от тормозной камеры к АБС | |
| 7 | 9***7 | Трубка 12мм от тормозной камеры к АБС | |
| 8 | 9***7 | Трубка 12 мм | |
| 10 | 8***0 | Трубка 18мм (питания к блоку АБС)L=2800мм | |
| 12 | 9***7 | Трубка 12мм | |
| 14 | 9***7 | Трубка 12 мм | |
| 15 | 9***7 | Трубка 12 мм | |
| 16 | 9***7 | Трубка 12 мм (от блока АБС к камерам задней оси) | |
| 18 | 9***7 | Трубка 12 мм(к регулятору тормозных сил) | |
| 19 | 9***7 | Трубка 12 мм | |
| 22 | 5***7 | Трубка 8 мм (от левой пневморессоры к регулятору тормозных сил) L=3270мм | |
| 23 | 5***0 | Трубка 8 мм ( от правой пневморессоры к регулятору тормозных сил) L=4200мм | |
| 28 | 9***7 | Трубка 12 мм | |
| 30 | 9***7 | Трубка 12 мм | |
| 32 | 9***7 | Трубка 12 мм | |
| 33 | 9***7 | Трубка 12мм от тормозной камеры к АБС | |
| 34 | 9***7 | Трубка 12мм от тормозной камеры к АБС | |
| 36 | 5***0 | Трубка 8 мм( к выводу 1 крана ручного управления) | |
| 37 | 5***0 | Трубка 8 мм( к выводу 1 крана ручного управления) | |
| 38 | 5***0 | Трубка 8 мм( к выводу 1 крана ручного управления) | |
| 41 | 5***0 | Трубка 8 мм(к выводу 23 крана управления подъемной осью) | |
| 42 | 5***0 | Трубка 8 мм(к выводу 23 крана управления подъемной осью) | |
| 44 | 5***8 | Трубка 8 мм( к левой пневморессоре передней оси) | |
| 48 | 9***7 | Трубка 12 мм | |
| 49 | 5***5 | Трубка 8мм( к пневмобаллонам подъема оси) | |
| 50 | 5***5 | Трубка 8 мм ( к правой пневморессоре задней оси) | |
| 51 | 5***9 | Трубка 8 мм( к левой пневморессоре задней оси) | |
| 53 | 5***0 | Трубка 8 мм(соединительная) | |
| 56 | 9***1 | Шланг (L=560мм) | |
| 60 | 8***4 | Штуцер М22хМ14 | |
| 61 | 9***8 | Штанга | |
| 62 | 9***8 | Уголок | |
| 63 | 9***1 | Кольцо уплотнительное | |
| 64 | 9***3 | Кольцо уплотнительное | |
| 65 | 9***4 | Кольцо уплотнительное | |
| 66 | 9***7 | Кольцо уплотнительное | |
| 68 | 9***4 | Скоба | |
| 69 | 9***7 | Скоба | |
| 70 | 9***0 | Штуцер проходной М20хМ18 | |
| 71 | 8***1 | Переходник | |
| 72 | 8***5 | Штуцер( М24хМ26) | |
| 73 | 9***9 | Штуцер | |
| 74 | 9***1 | Штуцер М12хМ18 | |
| 75 | 6***2 | Штуцер | |
| 76 | 9***1 | Переходник | |
| 77 | 9***3 | Штуцер М16хМ14 | |
| 78 | 9***4 | Угольник ввертный | |
| 79 | 9***1 | Переходник | |
| 80 | 9***1 | Переходник М22хК1/8 | |
| 81 | 8***0 | Угольник ввертный М16хМ20 | |
| 82 | 8***2 | Угольник ввертной | |
| 83 | 8***2 | Тройник ввертный | |
| 84 | 8***9 | Тройник ввертный | |
| 85 | 9***2 | Тройник ввертной | |
| 86 | 9***1 | Тройник | |
| 87 | 9***5 | Штуцер | |
| 89 | 9***4 | Пробка | |
| 90 | 9***2 | Пробка( М16) | |
| 93 | 8***6 | Прокладка (М26) | |
| 94 | 9***6 | Прокладка | |
| 95 | 9***7 | Прокладка | |
| 96 | 9***1 | Переходник | |
| 97 | 8***4 | Угольник ввертный М16хМ18 | |
| 98 | 8***0 | Угольник ввертный М16хМ20 | |
| 100 | 9***8 | Гайка | |
| 101 | 9***8 | Крестовина | |
| 102 | 9***8 | Болт | |
| 104 | 5***8 | Хомут | |
| 105 | 5***3 | Лента спиральная 12х9х11 | |
| 106 | 5***1 | Лента спиральная 22х18х19 | |
| 109 | 1***1 | Болт | |
| 111 | 1***1 | Болт ТЕМ8-6gх60 | |
| 112 | 1***1 | Болт М8-6gx95 | |
| 113 | 1***1 | Болт ТЕМ10х1,25-6gх45 | |
| 114 | 1***1 | Болт М12х1,25-6gх25 | |
| 115 | 3***0 | Болт ТЕМ12-6gх25 ОСТ37.001.123-75 | |
| 120 | 1***1 | Гайка | |
| 123 | 1***1 | Гайка М12х1,25-6Н | |
| 124 | 1***1 | Гайка ЕМ16х1,5-6Н | |
| 130 | 1***7 | Шайба пружинная 12 | |
| 130 | 9***0 | Головка соединительная (питание) + магистральный фильтр Wabco | |
| 131 | 9***0 | Головка соединительная (управление) + магистральный фильтр Wabco | |
| 133 | 1***1 | Шайба | |
| 133 | 9***0 | Ресивер 80 л. Wabco | |
| 134 | 4***2 | Крепежные хомуты ресивера Wabco | |
| 136 | 9***0 | Клапан растормаживания Wabco | |
| 138 | 4***0 | Регулятор тормозных сил+воздухораспределитель Wabco | |
| 139 | 8***4 | Информационная табличка Wabco | |
| 141 | 9***0 | Клапан растормаживания+двухмагистральный клапанWabco | |
| 143 | 4***0 | Тормозная камера WABCO 24 | |
| 144 | 9***0 | Камера тормозная с пружинным энергоаккумулятором «WABCO» | |
| 146 | 4***2 | Крепления тормозных камер WABCO | |
| 148 | 4***0 | Электронный блок 2s/2m Wabco | |
| 149 | 4***0 | Кабель питания | |
| 150 | 4***0 | Кабель диагностики | |
| 151 | 4***0 | Кабель удлинитель датчика 3м «Wabco» | |
| 153 | 4***0 | Клапан защитный Wabco | |
| 155 | 9***0 | Клапан сброса конденсата Wabco | |
| 157 | 4***0 | Клапан уровня пола Wabco | |
| 158 | 4***0 | Упругий элемент Wabco | |
| 160 | 4***0 | Кран ручного управления Wabco | |
| 162 | 4***0 | Кран управления подъемной осью Wabco | |
| 165 | 4***0 | Клапан ограничения давления Wabco | |
| 167 | 4***0 | Ресивер для крана подьмной оси 1лWabco | |
| 169 | 1***1 | Клапан контрольного вывода | |
| 171 | С***3 | Сетка СБИТ.305122.003 | |
| 173 | 1***0 | Фильтр магистральный |
