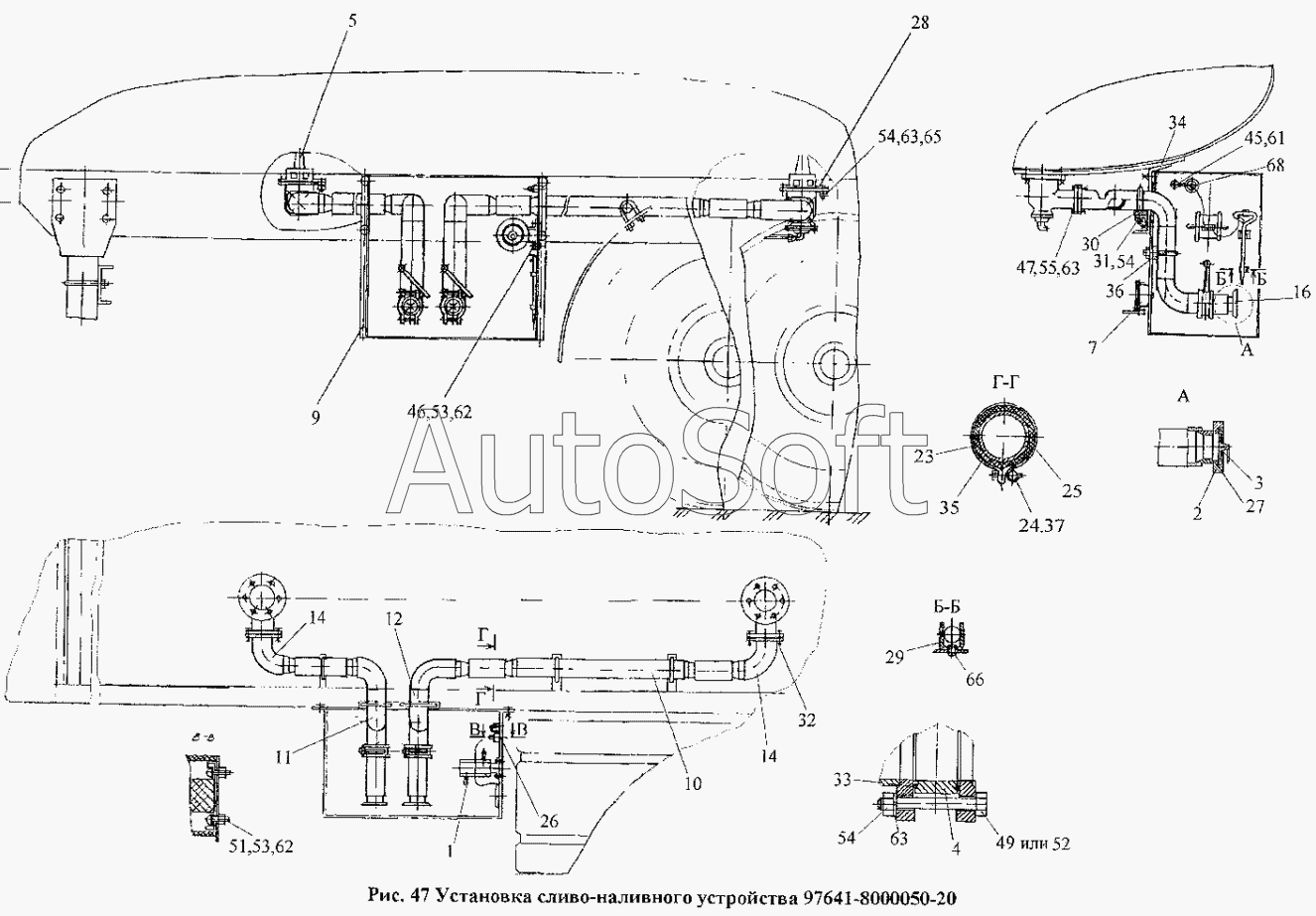

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96741 (2005). Установка сливо-наливного устройства 97641-8000050-20
54
54
54
34
35
36
37
45
46
47
49
51
52
53
53
33
55
61
62
62
63
63
63
65
66
68
16
2
3
4
5
7
9
10
11
12
14
14
1
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Заземляющее устройство | |
| 2 | 9***0 | Хомут | |
| 3 | 9***0 | Заглушка | |
| 4 | 6***0 | Затвор поворотный | |
| 5 | 6***0 | Кран сливной | |
| 7 | 9***0 | Установка системы управления нижними клапанами | |
| 9 | 9***0 | Установка шкафа арматурного | |
| 10 | 9***0 | Трубопровод | |
| 11 | 9***5 | Трубопровод левый | |
| 12 | 9***0 | Трубопровод правый | |
| 14 | 9***0 | Трубопровод | |
| 16 | 6***0 | Муфта | |
| 23 | 9***5 | Пружина | |
| 24 | 9***2 | Гайка | |
| 25 | 9***6 | Скоба | |
| 26 | 9***8 | Провод заземления | |
| 27 | 9***1 | Кольцо уплотнительное | |
| 28 | 9***2 | Прокладка | |
| 29 | 9***2 | Скоба | |
| 30 | 9***4 | Прокладка | |
| 31 | 9***5 | Хомут | |
| 32 | 6***3 | Прокладка | |
| 33 | 9***0 | Прокладка | |
| 34 | 9***2 | Прокладка | |
| 35 | 8***0 | Рукав | |
| 36 | 9***6 | Прокладка | |
| 37 | 9***6 | Болт | |
| 45 | 1***1 | Болт М6-6gх16 | |
| 46 | 1***1 | Болт М8-6gх25 | |
| 47 | 1***1 | Болт ТЕМ10х1,25-6gх50 | |
| 49 | 1***1 | Болт ТЕМ12х1,25-6gх90 | |
| 51 | 1***1 | Винт | |
| 52 | [***] | Шпилька 2М12х1,25-6gх100.58 ГОСТ 22043-76 | |
| 53 | 1***1 | Гайка М8 | |
| 54 | 1***1 | Гайка М12х1,25-6Н | |
| 55 | 1***1 | Гайка | |
| 56 | 1***1 | Гайка | |
| 60 | 1***0 | Шайба пружинная 4 | |
| 61 | 1***0 | Шайба пружинная 6 | |
| 62 | 1***0 | Шайба пружинная 8 | |
| 63 | 1***0 | Шайба пружинная 12 | |
| 64 | 1***0 | Шайба пружинная 8 | |
| 65 | 1***1 | Шпилька М12х1,25-6gх18х30 | |
| 66 | 1***0 | Заклепка 4х8 | |
| 68 | [***] | Розетка штепсельная РА10-001 ГОСТ739.0-89 |
