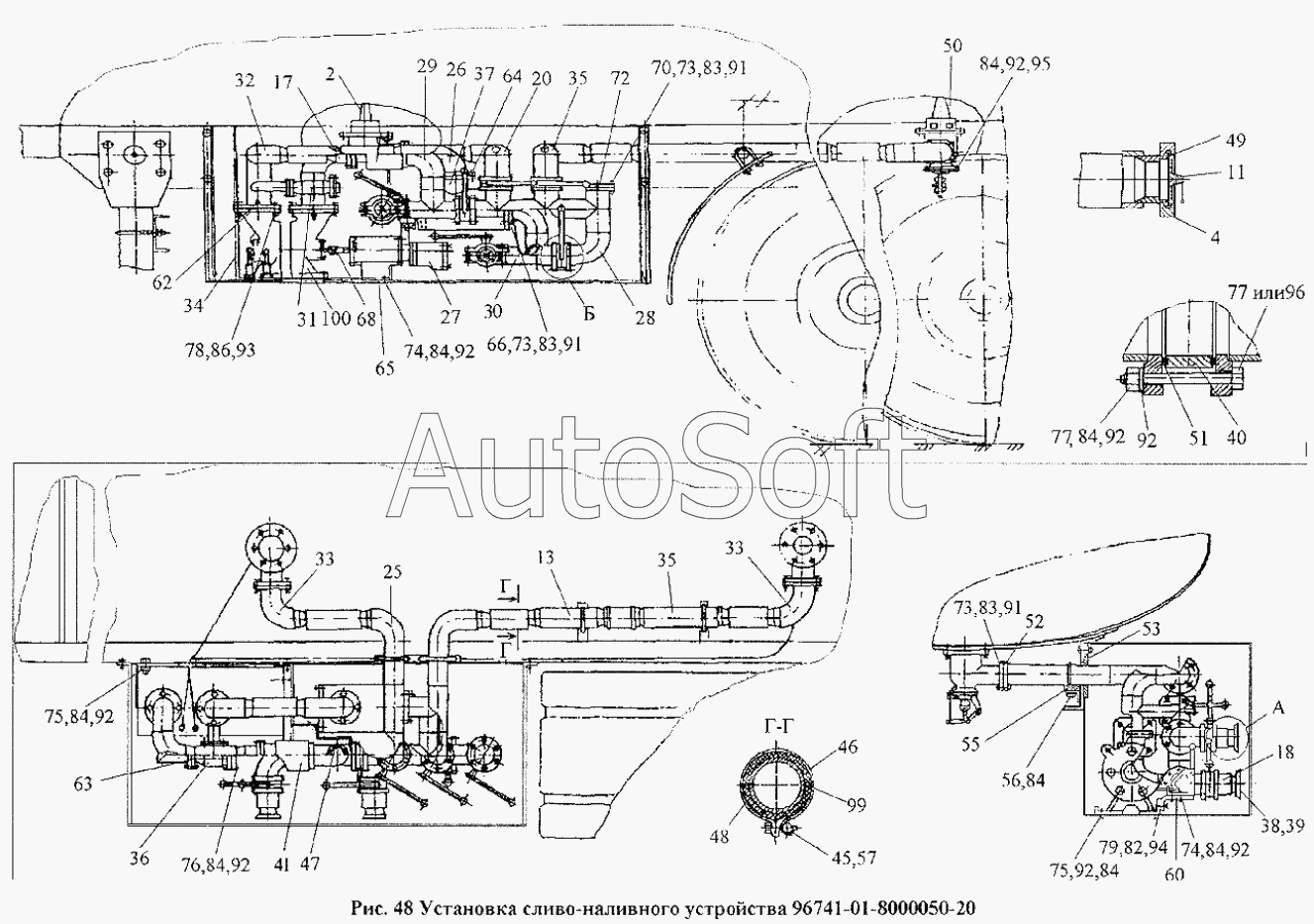

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96741 (2005). Установка сливо-наливного устройства 96741-01-8000050-20
65
76
75
75
74
74
73
73
73
72
70
68
66
77
77
64
63
62
60
57
56
55
53
78
79
82
83
83
83
84
84
84
84
84
84
84
84
86
91
91
91
92
92
92
92
92
92
92
92
93
94
95
96
99
100
100
34
4
11
13
17
18
20
25
26
27
28
29
30
31
32
33
33
2
35
35
36
37
38
39
40
41
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 6***0 | Кран сливной | |
| 4 | 9***0 | Хомут | |
| 11 | 9***0 | Заглушка | |
| 13 | 9***0 | Трубопровод | |
| 17 | 6***0 | Трубопровод | |
| 18 | 6***0 | Муфта | |
| 20 | 9***0 | Трубопровод правый | |
| 25 | 9***1 | Трубопровод левый | |
| 26 | 9***0 | Трубопровод | |
| 27 | 9***0 | Установка гидромотора | |
| 28 | 9***0 | Коллектор | |
| 29 | 9***0 | Тройник | |
| 30 | 9***0 | Тройник | |
| 31 | 9***0 | Трубопровод | |
| 32 | 9***0 | Трубопровод | |
| 33 | 9***0 | Трубопровод | |
| 34 | 9***0 | Кронштейн насоса | |
| 35 | 9***0 | Трубопровод | |
| 36 | 6***0 | Клапан предохранительный | |
| 37 | 9***0 | Фильтр | |
| 38 | 9***1 | Привод ручной | |
| 39 | 9***0 | Привод ручной | |
| 40 | 6***0 | Затвор поворотный | |
| 41 | 6***0 | Охладитель масла | |
| 45 | 9***2 | Гайка | |
| 46 | 9***3 | Скоба | |
| 47 | 9***9 | Кронштейн | |
| 48 | 9***5 | Пружина | |
| 49 | 9***1 | Кольцо уплотнительное | |
| 50 | 9***2 | Прокладка | |
| 51 | 9***0 | Прокладка | |
| 52 | 6***3 | Прокладка | |
| 53 | 9***2 | Прокладка | |
| 55 | 9***4 | Прокладка | |
| 56 | 9***5 | Хомут | |
| 57 | 9***6 | Болт | |
| 60 | 9***0 | Кронштейн | |
| 62 | 9***2 | Прокладка | |
| 63 | 9***3 | Прокладка | |
| 64 | 9***3 | Прокладка | |
| 65 | 9***5 | Прокладка | |
| 66 | 9***6 | Прокладка | |
| 68 | 9***8 | Штифт | |
| 70 | 9***0 | Прокладка | |
| 72 | 9***0 | Заглушка | |
| 73 | 1***1 | Болт ТЕМ10х1,25-6gх50 | |
| 74 | 1***1 | Болт ТЕМ12-6gх30 | |
| 75 | [***] | Болт ТЕМ12х1,25-6gх40 | |
| 76 | 1***1 | Болт ТЕМ12х1,25-6gх45 | |
| 77 | 1***1 | Болт ТЕМ12х1,25-6gх90 | |
| 78 | 1***1 | Болт ТЕМ16х1,5-6gх60 | |
| 79 | 1***1 | Болт М8-6gх30 | |
| 82 | 1***1 | Гайка М8 | |
| 83 | 1***1 | Гайка | |
| 84 | 1***1 | Гайка М12х1,25-6Н | |
| 86 | 1***1 | Гайка М16х1,5-6Н | |
| 91 | 1***0 | Шайба пружинная 8 | |
| 92 | 1***0 | Шайба пружинная 12 | |
| 93 | 1***0 | Шайба пружинная 16 | |
| 94 | 1***0 | Шайба пружинная 8 | |
| 95 | 1***1 | Шпилька М12х1,25-6gх18х30 | |
| 96 | [***] | Шпилька М12х1,25-6gх100.58 | |
| 99 | 8***0 | Рукав | |
| 100 | [***] | Насос ЖН30-Л-У2 | |
| 100 | [***] | Насос СВН-80А-Л-У2 ТУ26-06-968-77 |
