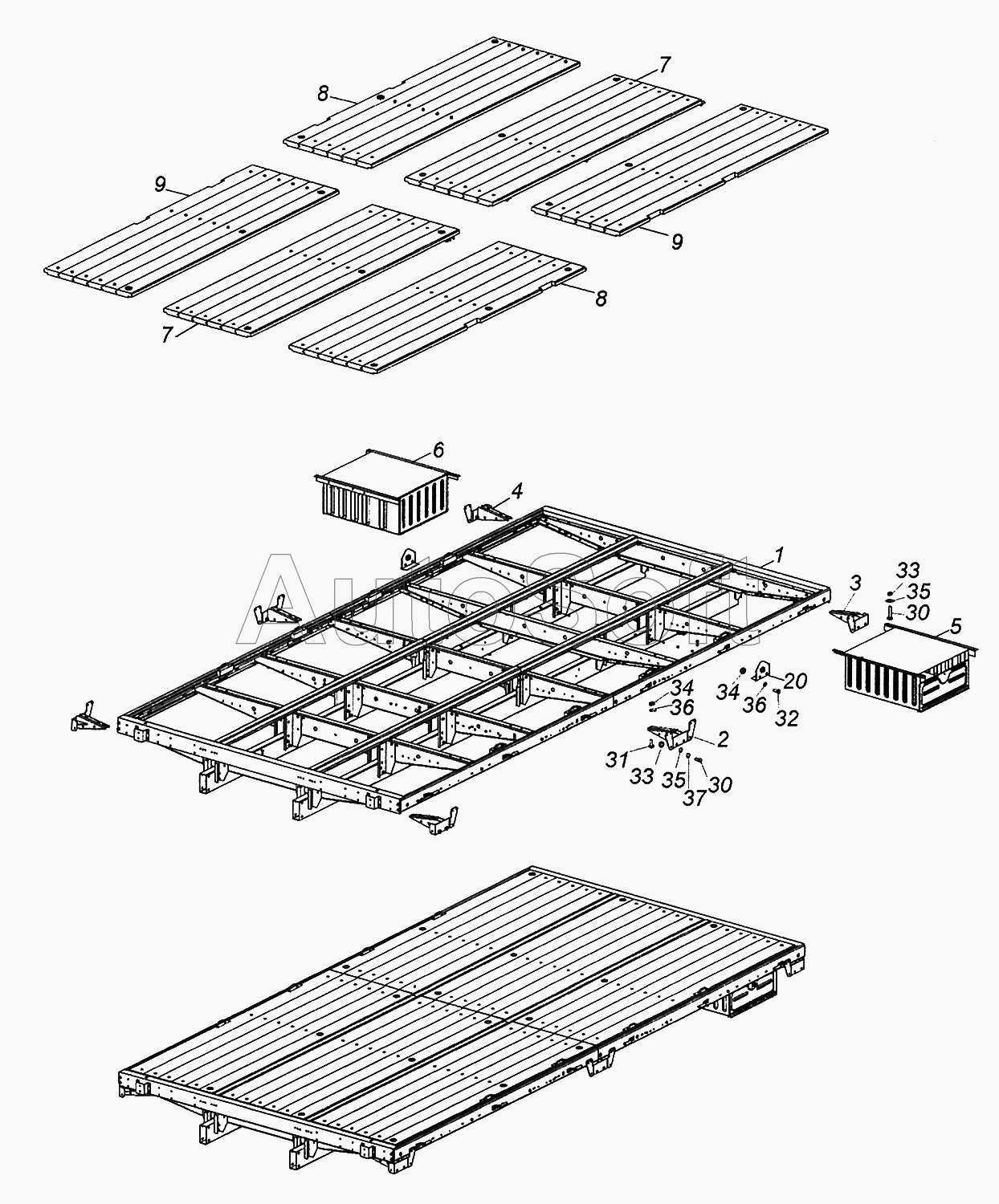

Каталог запасных частей к технике: Камский автозавод 43502 (Евро 4) (2013). 43505-8501010-70 Основание платформы
1
2
3
4
5
5
5
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
20
30
30
31
32
33
33
34
34
35
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 43505-8501010-70 | 4***0 | Основание платформы | |
| 43505-8501010-70 | 4***0 | Основание платформы | |
| 1 | 4***0 | Каркас основания платформы | |
| 2 | 5***0 | Упор средней стойки | |
| 3 | 5***0 | Упор передней правой стойки | |
| 4 | 5***0 | Упор передней левой стойки | |
| 5 | 5***5 | Ящик платформы | |
| 5 | 6***0 | Ящик платформы | |
| 6 | 5***0 | Ящик платформы | |
| 6 | 5***0 | Ящик платформы | |
| 7 | 6***3 | Щит пола №3 средний | |
| 7 | 6***4 | Щит пола №3 средний | |
| 8 | 6***3 | Щит пола №3 правый | |
| 8 | 6***4 | Щит пола №3 правый | |
| 9 | 6***3 | Щит пола №3 левый | |
| 9 | 6***4 | Щит пола №3 левый | |
| 20 | 5***4 | Угольник фиксирующий платформу верхний | |
| 30 | 1***1 | Болт М8-6gx20 | |
| 31 | 1***1 | Болт М10x1,25-6gx25 | |
| 32 | 1***1 | Болт М10х1,25-6gх90 | |
| 33 | 1***1 | Гайка М8-6Н | |
| 34 | 1***1 | Гайка М10х1,25-6Н | |
| 35 | 1***7 | Шайба пружинная 8 | |
| 36 | 1***7 | Шайба пружинная 10 | |
| 37 | 1***1 | Шайба плоская 8x17 |
