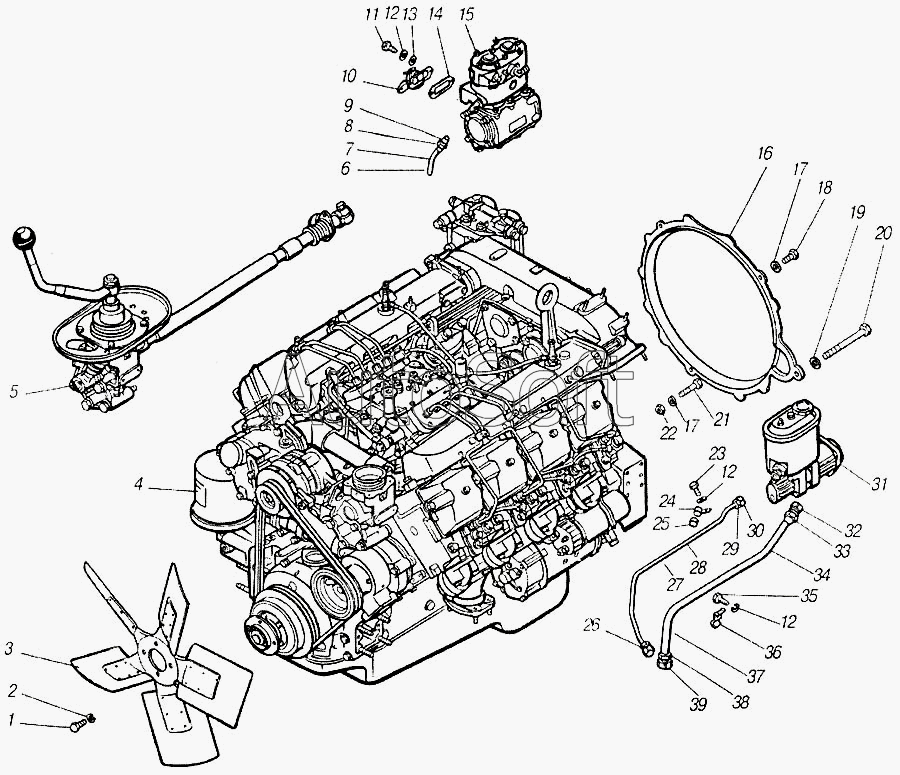

Каталог запасных частей к технике: Камский автозавод 4310. Двигатель с оборудованием (основная комплектация)
31
21
23
24
25
26
27
28
29
30
31
22
32
33
34
35
36
37
38
39
19
11
2
3
4
5
6
7
8
9
10
1
12
12
12
13
14
14
15
16
17
17
18
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Болт М10х1,25-6gх25 | |
| 2 | 1***3 | Шайба 10 пружинная | |
| 3 | 7***2 | Крыльчатка вентилятора в сборе | |
| 4 | 7***0 | Двигатель (основная комплектация) в сборе | |
| 5 | 1***6 | Привод управления механизмом переключения передач в сборе | |
| 6 | 7***3 | Трубка подвода воды к компрессору в сборе | |
| 7 | 7***6 | Трубка, L = 149 | |
| 8 | 8***3 | Гайка накидная М18х1,5-6Н | |
| 9 | 8***7 | Муфта конусная 12 | |
| 10 | 7***9 | Патрубок со шлангом к сборе | |
| 11 | 1***1 | Болт М8-6gх25 | |
| 12 | 1***3 | Шайба 8 пружинная | |
| 13 | 1***1 | Шайба плоская 8х17 | |
| 14 | 1***1 | Шайба плоская 16,8х28х3 | |
| 14 | 7***3 | Прокладка патрубка компрессора | |
| 15 | 5***2 | Компрессор | |
| 16 | 7***0 | Кожух защитный транспортный | |
| 17 | 1***1 | Шайба плоская 12х22х3 | |
| 18 | 1***1 | Болт М12х1,25-6gх30 | |
| 19 | 1***1 | Шайба плоская 16,8х28х3 | |
| 20 | 1***1 | Болт М16х1,5-6gх140 | |
| 21 | 1***1 | Болт М12х1,25-6gх45 | |
| 22 | 1***1 | Гайка М12х1,25-6Н | |
| 23 | 1***1 | Болт М8-6gх20 | |
| 24 | 8***0 | Кляммер 13 | |
| 25 | 7***4 | Прокладка трубы высокого давления насоса | |
| 26 | 7***4 | Наконечник | |
| 27 | 7***0 | Трубка высокого давления насоса ГУР | |
| 28 | 7***2 | Труба 10х1х710 | |
| 29 | 8***6 | Гайка соединительная | |
| 30 | 8***5 | Пробка М16х1,5 транспортная | |
| 31 | 4***0 | Насос гидроусилителя руля в сборе | |
| 31 | 5***0 | Насос гидроусилителя руля в сборе | |
| 32 | 8***5 | Пробка транспортная | |
| 33 | 5***0 | Гайка накидная | |
| 34 | 7***8 | Труба 18х1х575 | |
| 35 | 1***1 | Болт М8-6gх30 | |
| 36 | 8***1 | Скоба специальная | |
| 37 | 7***6 | Труба низкого давления в сборе | |
| 38 | 7***0 | Наконечник | |
| 39 | 8***3 | Пробка М20х1,5-6g транспортная |
