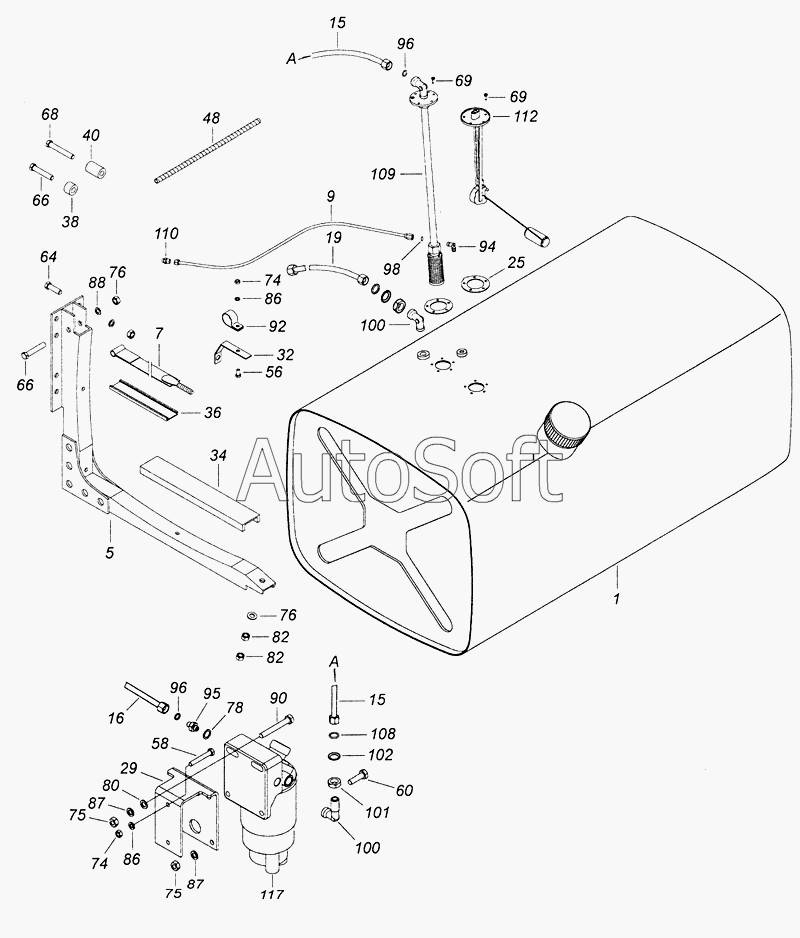

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-2, 3) (2009). 6520-1100035 Установка топливных баков, ФГОТ и топливопроводов
/118.gif)
1
5
7
9
15
15
16
19
25
29
32
34
36
38
40
48
56
58
60
64
66
66
68
69
69
74
74
75
75
76
76
78
80
82
82
86
86
87
87
88
90
92
94
95
96
96
98
100
100
101
102
108
110
109
112
117
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Бак топливный | |
| 5 | 5***4 | Кронштейн крепления топливного бака (сварка) | |
| 7 | 5***0 | Хомут крепления топливного бака | |
| 9 | 5***0 | Трубка | |
| 15 | 5***5 | Трубка | |
| 16 | 5***5 | Трубка | |
| 19 | 5***0 | Трубка | |
| 25 | 5***8 | Прокладка | |
| 29 | 6***0 | Кронштейн | |
| 32 | 5***3 | Кронштейн крепления топливных трубопроводов | |
| 34 | 5***9 | Прокладка кронштейна крепления топливного бака | |
| 36 | 5***5 | Прокладка хомута крепления топливного бака | |
| 38 | 4***9 | Проставка | |
| 40 | 6***0 | Проставка | |
| 46 | 6***0 | Тройник | |
| 48 | 5***3 | Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 | |
| 56 | 1***1 | Болт М8-6gх16 | |
| 58 | 1***1 | Болт М8-6gх55 | |
| 60 | 1***1 | Болт М10х1,25-6gх35 | |
| 64 | 1***1 | Болт М12х1,25-6gх40 | |
| 66 | 1***1 | Болт М12х1,25-6gх65 | |
| 68 | 1***1 | Болт М12х1,25-6gх90 | |
| 69 | 1***1 | Винт М5-6gх10 | |
| 71 | 1***1 | Гайка низкая М12х1,5-6Н | |
| 74 | 1***1 | Гайка М8х1,25-6Н | |
| 75 | 1***1 | Гайка М10х1,25-6Н | |
| 76 | 1***1 | Гайка М12х1,25-6Н | |
| 78 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 80 | 1***1 | Шайба плоская 10,6х18х2 | |
| 82 | 1***1 | Шайба плоская 12х22х3 | |
| 86 | 1***7 | Шайба 8 пружинная | |
| 87 | 1***7 | Шайба 10 пружинная | |
| 88 | 1***7 | Шайба 12 пружинная | |
| 90 | 8***6 | Болт М10х1,25-6gх75 | |
| 92 | 8***0 | Хомут специальный | |
| 94 | 8***8 | Угольник | |
| 95 | 8***6 | Штуцер ввертный | |
| 96 | 8***3 | Кольцо уплотнительное | |
| 98 | 8***9 | Кольцо уплотнительное | |
| 99 | 8***4 | Кольцо уплотнительное | |
| 100 | 8***4 | Угольник | |
| 101 | 1***1 | Гайка низкая М16х1,5-6Н | |
| 102 | 8***3 | Шайба | |
| 107 | 8***2 | Шайба 10 | |
| 108 | 8***6 | Кольцо уплотнительное | |
| 109 | 7***6 | Заборник топлива с электроподогревом | |
| 110 | 8***8 | Штуцер проходной | |
| 112 | С***2 | Датчик указателя уровня топлива | |
| 117 | 6***0 | Фильтр грубой очистки топлива с подогревом PreLine 270 |
