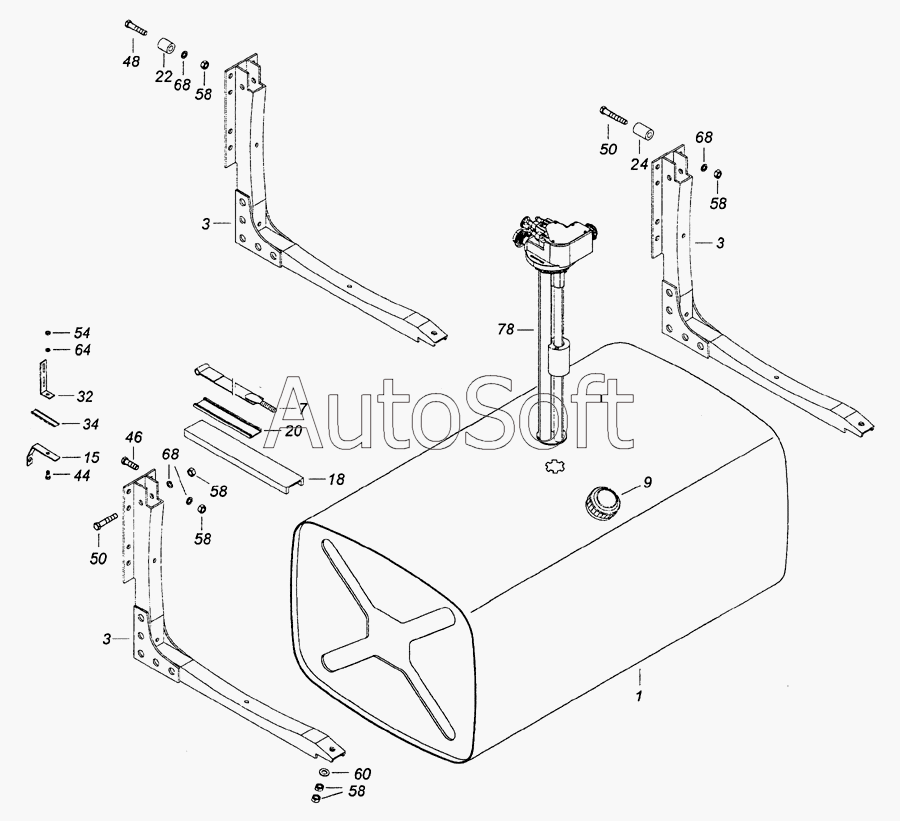

Каталог запасных частей к технике: Камский автозавод 6520 (Euro-2, 3) (2009). 6520-1100055 Установка топливного бака
/119.gif)
34
78
68
68
68
64
60
58
58
58
58
58
54
50
50
48
46
44
1
32
24
22
20
18
15
9
7
3
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Бак топливный | |
| 3 | 5***4 | Кронштейн крепления топливного бака (сварка) | |
| 7 | 5***0 | Хомут крепления топливного бака | |
| 9 | 5***1 | Установка крышки топливного бака | |
| 15 | 5***3 | Кронштейн крепления топливных трубопроводов | |
| 18 | 5***9 | Прокладка кронштейна крепления топливного бака | |
| 20 | 5***5 | Прокладка хомута крепления топливного бака | |
| 22 | 4***9 | Проставка | |
| 24 | 6***0 | Проставка | |
| 32 | 5***2 | Скоба | |
| 34 | 5***1 | Втулка трубки | |
| 44 | 1***1 | Болт М8-6gх16 | |
| 46 | 1***1 | Болт М12х1,25-6gх40 | |
| 48 | 1***1 | Болт М12х1,25-6gх55 | |
| 50 | 1***1 | Болт М12х1,25-6gх65 | |
| 54 | 1***1 | Гайка М8х1,25-6Н | |
| 58 | 1***1 | Гайка М12х1,25-6Н | |
| 60 | 1***1 | Шайба плоская 12х22х3 | |
| 64 | 1***7 | Шайба 8 пружинная | |
| 68 | 1***7 | Шайба 12 пружинная | |
| 78 | 4***0 | Топливозаборник ТХ3-525Н с электроподогревом |
