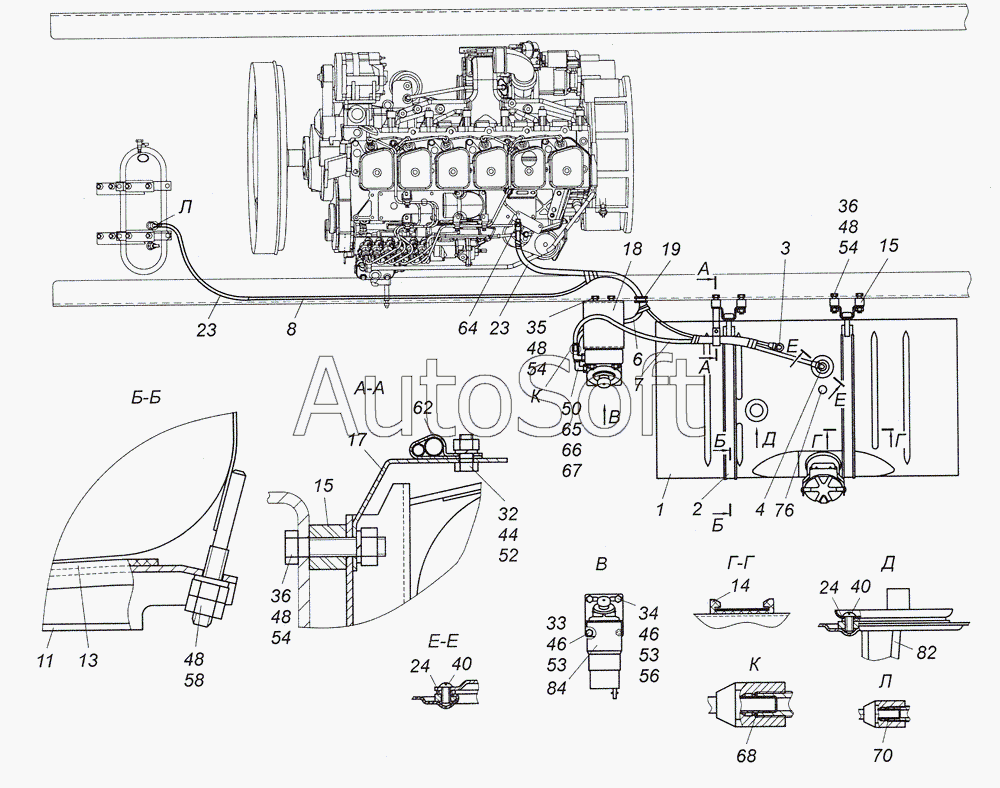

Каталог запасных частей к технике: Камский автозавод 4308 (2008). 4308-1100030 Установка топливных баков, ФГОТ и топливопроводов
/7.gif)
62
40
40
44
46
46
48
48
48
48
50
52
53
53
54
54
54
56
58
36
36
64
65
66
67
68
70
76
82
84
15
15
2
3
4
6
7
8
11
13
14
1
17
18
19
23
23
24
24
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Бак топливный | |
| 2 | 5***0 | Хомут крепления топливного бака | |
| 3 | 6***5 | Трубка приемная с угольником | |
| 4 | 6***2 | Трубка приемная с фильтром в сборе | |
| 6 | 5***0 | Трубка в сборе | |
| 7 | 5***1 | Трубка в сборе | |
| 8 | 5***4 | Трубка | |
| 11 | 5***0 | Кронштейн крепления топливного бака | |
| 13 | 5***9 | Прокладка кронштейна крепления топливного бака | |
| 14 | 5***5 | Прокладка хомута крепления топливного бака | |
| 15 | 4***0 | Проставка | |
| 17 | 5***3 | Кронштейн крепления топливных трубопроводов | |
| 18 | 6***9 | Кронштейн | |
| 19 | 5***1 | Втулка проходная | |
| 23 | 5***3 | Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 | |
| 24 | 5***3 | Прокладка датчика | |
| 32 | 1***1 | Болт М8-6gх16 | |
| 33 | 1***1 | Болт М10х1,25-6gх35 | |
| 34 | 1***1 | Болт М10х1,25-6gх65 | |
| 35 | 1***1 | Болт М12х1,25-6gх30 | |
| 36 | 1***1 | Болт М12х1,25-6gх55 | |
| 40 | 1***1 | Винт М5-6gх8 | |
| 44 | 1***1 | Гайка М8х1,25-6Н | |
| 46 | 1***1 | Гайка М10х1,25-6Н | |
| 48 | 1***1 | Гайка М12х1,25-6Н | |
| 50 | 1***1 | Гайка низкая М16х1,5-6Н | |
| 52 | 1***7 | Шайба 8 пружинная | |
| 53 | 1***7 | Шайба 10 пружинная | |
| 54 | 1***7 | Шайба 12 пружинная | |
| 56 | 1***1 | Шайба плоская 10,6х18х2 | |
| 58 | 1***1 | Шайба плоская 12х22х3 | |
| 62 | 8***0 | Хомут специальный | |
| 64 | 8***8 | Штуцер ввертный | |
| 65 | 8***4 | Угольник | |
| 66 | 8***3 | Шайба | |
| 67 | 8***6 | Кольцо уплотнительное | |
| 68 | 8***3 | Кольцо уплотнительное | |
| 70 | 8***9 | Кольцо уплотнительное | |
| 76 | 8***2 | Пробка коническая транспортная КГ 3/8" | |
| 82 | 4***9 | Датчик указателя уровня топлива СЯМИ 407611-114-01 | |
| 84 | 4***0 | PreLine270 Фильтр грубой очистки топлива |
