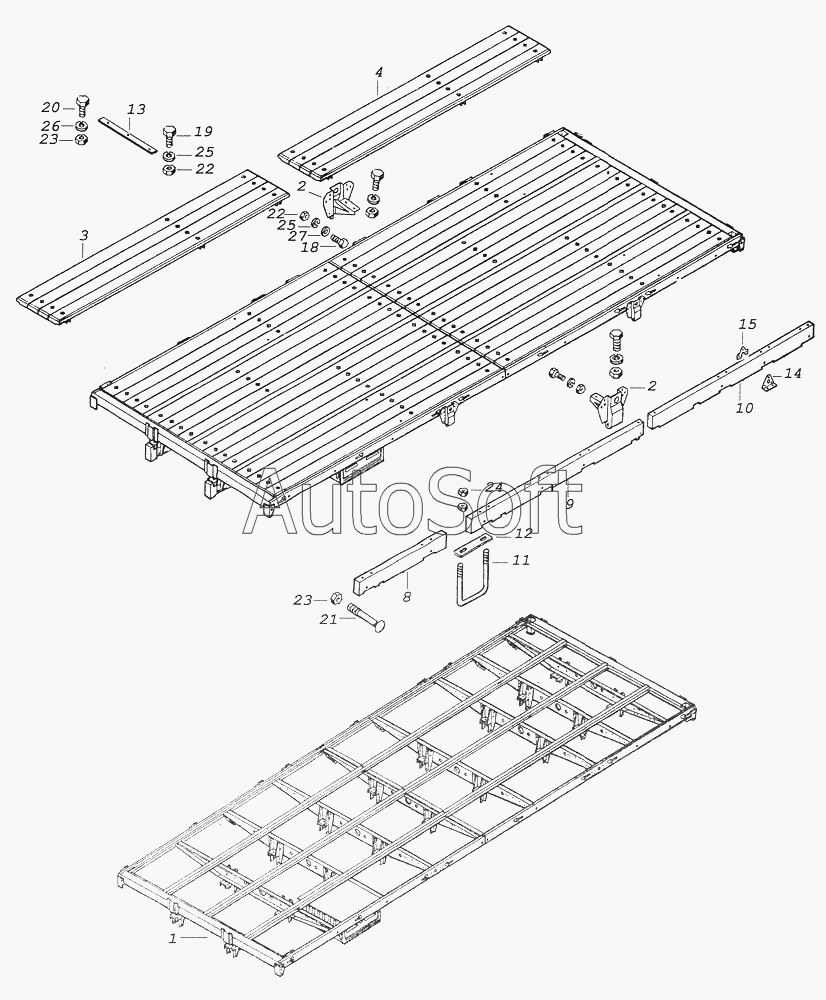

Каталог запасных частей к технике: Камский автозавод 43261 (Евро-1, 2) (2007). 43118-8501010-31 Основание платформы
10
27
26
25
25
24
23
23
22
22
21
20
19
18
15
14
13
12
11
43118-8501010-31
10
9
9
8
8
4
4
3
3
2
2
1
1
1
43118-8501010-33
43118-8501010-32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 43118-8501010-31 | 4***1 | Основание платформы в сборе | |
| 43118-8501010-32 | 4***2 | Основание платформы | |
| 43118-8501010-33 | 4***3 | Основание платформы | |
| 1 | 4***1 | Каркас основания платформы | |
| 1 | 4***2 | Каркас основания платформы | |
| 1 | 4***3 | Каркас основания платформы | |
| 2 | 5***0 | Направляющая стойки | |
| 3 | 4***1 | Щит N1 настила пола | |
| 3 | 4***3 | Щит N1 настила пола | |
| 4 | 4***1 | Щит N2 настила пола | |
| 4 | 4***3 | Щит N2 настила пола | |
| 8 | 5***4 | Брус продольный передний | |
| 8 | 5***4 | Брус продольный передний | |
| 9 | 5***6 | Брус продольный средний | |
| 9 | 5***6 | Брус продольный средний | |
| 10 | 5***7 | Брус продольный задний | |
| 10 | 5***7 | Брус продольный задний | |
| 11 | 5***3 | Хомут крепления балки к продольному брусу | |
| 12 | 5***5 | Прокладка хомута | |
| 13 | 5***2 | Усилитель поперечной балки | |
| 14 | 5***4 | Угольник фиксирующий платформу верхний | |
| 15 | 5***7 | Прокладка под головки болтов | |
| 18 | 1***1 | Болт М8-6gх16 | |
| 19 | 1***1 | Болт М8-6gх25 | |
| 20 | 1***1 | Болт М10х1,25-6gх20 | |
| 21 | 8***4 | Болт М10х1,25-6gх90 | |
| 22 | 1***1 | Гайка М8х1,25-6Н | |
| 23 | 1***1 | Гайка М10х1,25-6Н | |
| 24 | 1***1 | Гайка М12х1,25-6Н | |
| 25 | 1***7 | Шайба 8 пружинная | |
| 26 | 1***7 | Шайба 10 пружинная | |
| 27 | 1***1 | Шайба плоская 8х20 |
