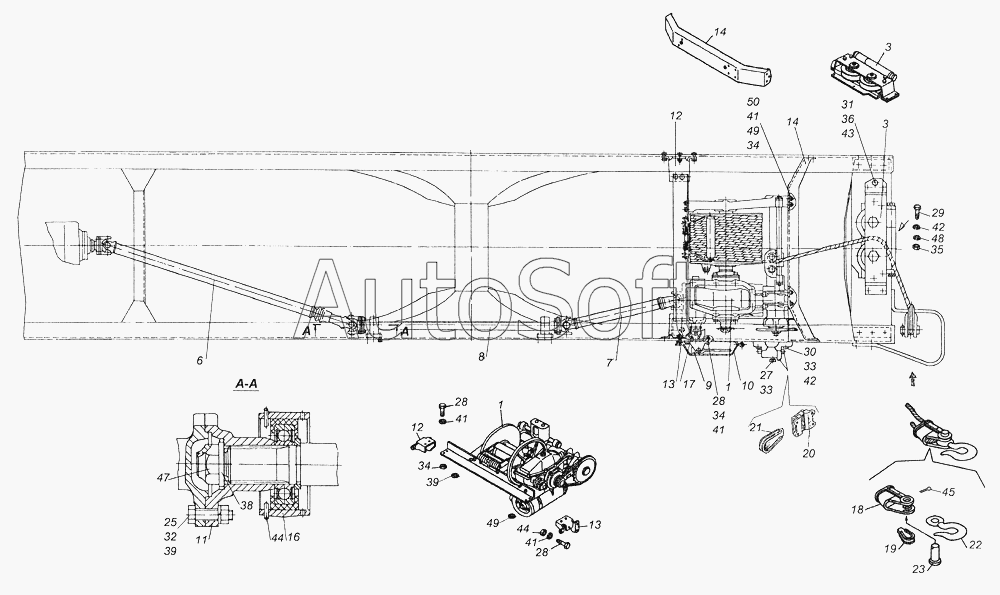

Каталог запасных частей к технике: Камский автозавод 43261 (Евро-1, 2) (2007). 43114-4500010 Установка лебедки
39
39
27
28
28
28
29
30
31
32
33
33
34
34
34
35
36
38
41
41
41
41
42
42
43
44
44
45
47
48
49
49
50
13
13
43114-4500010-10
1
1
3
3
6
6
7
8
9
10
11
12
12
43114-4500010
14
14
16
17
18
19
20
21
22
23
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 43114-4500010 | 4***0 | Установка лебедки | |
| 43114-4500010-10 | 4***0 | Установка лебедки | |
| 1 | 4***0 | Лебедка с редуктором, поперечиной и тросоукладчиком в сборе | |
| 3 | 4***0 | Ролики направляющие троса лебедки в сборе | |
| 6 | 4***0 | Вал карданный лебедки передний в сборе | |
| 6 | 4***0 | Вал карданный лебедки передний | |
| 7 | 4***1 | Вал карданный задний в сборе | |
| 8 | 4***0 | Вал карданный промежуточный в сборе | |
| 9 | 4***0 | Рычаг включения лебедки в сборе | |
| 10 | 4***8 | Крышка защитная рычага включения редуктора лебедки с основанием и осью в сборе | |
| 11 | 4***0 | Фланец промежуточного карданного вала лебедки | |
| 12 | 4***6 | Кронштейн | |
| 13 | 4***7 | Кронштейн | |
| 14 | 4***4 | Поперечина | |
| 16 | 4***7 | Кронштейн | |
| 17 | 4***5 | Муфта защитная штока вилки включения редуктора лебедки | |
| 18 | 4***0 | Коуш | |
| 19 | 4***2 | Клин | |
| 20 | 4***5 | Кронштейн | |
| 21 | 4***6 | Клин | |
| 22 | 4***5 | Крюк | |
| 23 | 4***7 | Палец | |
| 25 | 1***1 | Болт М8-6gх30 | |
| 26 | 1***1 | Болт М10х1,25-6gх30 | |
| 27 | 1***1 | Болт М10х1,25-6gх35 | |
| 28 | 1***1 | Болт М12х1,25-6gх35 | |
| 29 | 1***1 | Болт М16х1,5-6gх45 | |
| 30 | 1***1 | Болт М16х1,25-6gх40 | |
| 31 | 1***1 | Болт М18х1,5-6gх55 | |
| 32 | 1***1 | Гайка М8х1,25-6Н | |
| 33 | 1***1 | Гайка М10х1,25-6Н | |
| 34 | 1***1 | Гайка М12х1,25-6Н | |
| 35 | 1***1 | Гайка | |
| 36 | 1***1 | Гайка | |
| 38 | 1***1 | Шайба плоская 21х35х4 | |
| 39 | 1***7 | Шайба 8 пружинная | |
| 40 | 1***7 | Шайба 10 пружинная | |
| 41 | 1***7 | Шайба 12 пружинная | |
| 42 | 1***7 | Шайба 16 пружинная | |
| 43 | 1***7 | Шайба пружинная | |
| 44 | 1***1 | Шплинт разводной 3х20 | |
| 45 | 1***1 | Шплинт 5,7х50 | |
| 47 | 8***3 | Гайка фланца | |
| 48 | 8***4 | Шайба плоская 16,4х35х8 | |
| 49 | 1***1 | Шайба плоская 12х22х3 | |
| 50 | 1***1 | Шпилька М12х1,25х18х30 |
