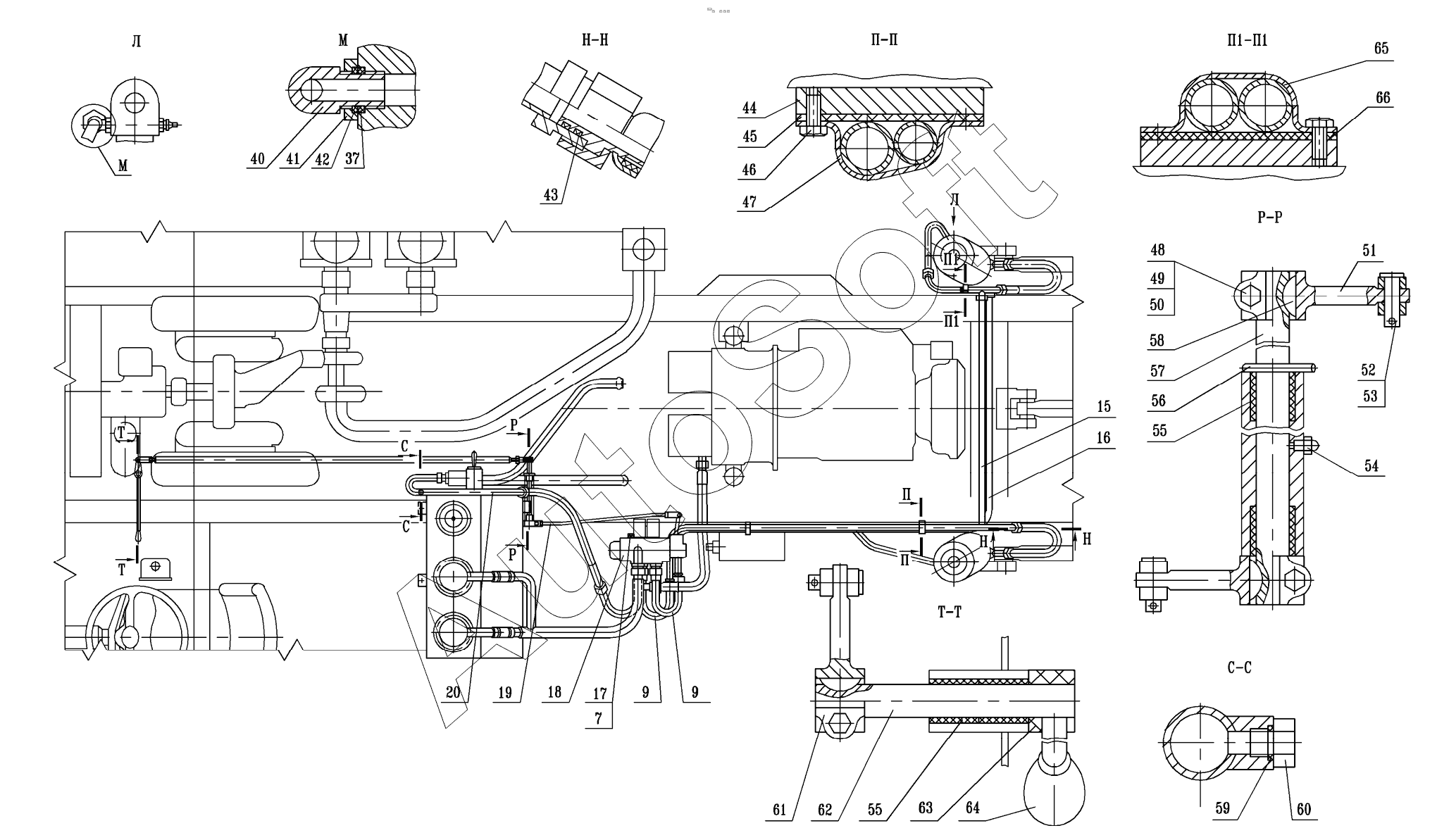

Каталог запасных частей к технике: МоАЗ 75054-22. Схема установки гидросистемы
41
49
48
47
46
45
44
43
42
50
40
37
58
66
65
64
63
62
61
60
59
57
56
55
55
54
53
52
51
9
9
17
16
15
18
7
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***4 | Тяга передняя | |
| 2 | 7***0 | Гидробак | |
| 3 | Д***4 | Рукав всасывающий | |
| 4 | Д***1 | Хомут | |
| 5 | 2***4 | Болт | |
| 6 | 2***4 | Гайка | |
| 7 | 2***7 | Шайба | |
| 8 | 7***0 | Трубопровод сливной | |
| 9 | Н***0 | Рукав | |
| 10 | 7***0 | Патрубок | |
| 11 | 5***0 | Цилиндр опрокидывающего механизма | |
| 12 | 7***0 | Трубопровод | |
| 13 | 9***0 | Рукав высокого давления | |
| 14 | 7***0 | Трубопровод | |
| 15 | 7***0 | Трубопровод | |
| 16 | 7***0 | Трубопровод | |
| 17 | 2***1 | Болт | |
| 18 | 6***0 | Гидрораспределитель | |
| 19 | 7***0 | Тяга задняя | |
| 20 | 7***0 | Трубопровод | |
| 21 | 0***2 | Кольцо | |
| 22 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 23 | 7***6 | Штуцер | |
| 24 | 6***8 | Штуцер | |
| 25 | 0***2 | Кольцо | |
| 26 | 6***2 | Штуцер | |
| 27 | 3***0 | Болт стопорный | |
| 28 | 2***9 | Шайба | |
| 29 | 1***6 | Масленка | |
| 30 | 5***1 | Палец | |
| 30 | 7***0 | Палец | |
| 31 | 5***0 | Втулка | |
| 32 | 5***2 | Сальник | |
| 33 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 34 | 5***0 | Кольцо защитное | |
| 35 | 5***8 | Гайка стопорная | |
| 36 | 9***0 | Штуцер | |
| 37 | 0***3 | Кольцо уплотнительное | |
| 38 | 0***3 | Кольцо уплотнительное | |
| 39 | 0***3 | Кольцо | |
| 40 | 5***5 | Угольник | |
| 41 | 5***8 | Гайка стопорная | |
| 42 | 5***0 | Кольцо защитное | |
| 43 | 0***3 | Кольцо уплотнительное | |
| 44 | Д***2 | Подкладка | |
| 45 | Д***0 | Прокладка | |
| 46 | 2***5 | Болт | |
| 47 | Д***8 | Скоба | |
| 48 | 2***7 | Болт М10-6gх50 ОСТ 37.001.122-75 | |
| 49 | 2***2 | Гайка | |
| 50 | 2***6 | Шайба | |
| 51 | 5***А | Рычаг | |
| 52 | 2***3 | Шплинт | |
| 53 | 2***8 | Палец | |
| 54 | 1***6 | Масленка | |
| 55 | 5***9 | Втулка | |
| 56 | 2***0 | Шплинт | |
| 57 | 7***0 | Вал | |
| 58 | 4***3 | Шпонка | |
| 59 | 0***3 | Кольцо уплотнительное | |
| 60 | 6***4 | Пробка | |
| 61 | Д***5 | Рычаг | |
| 62 | 7***0 | Рычаг управления | |
| 63 | Д***6 | Втулка | |
| 64 | 5***0 | Шарик | |
| 65 | 7***8 | Скоба | |
| 66 | Д***2 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
