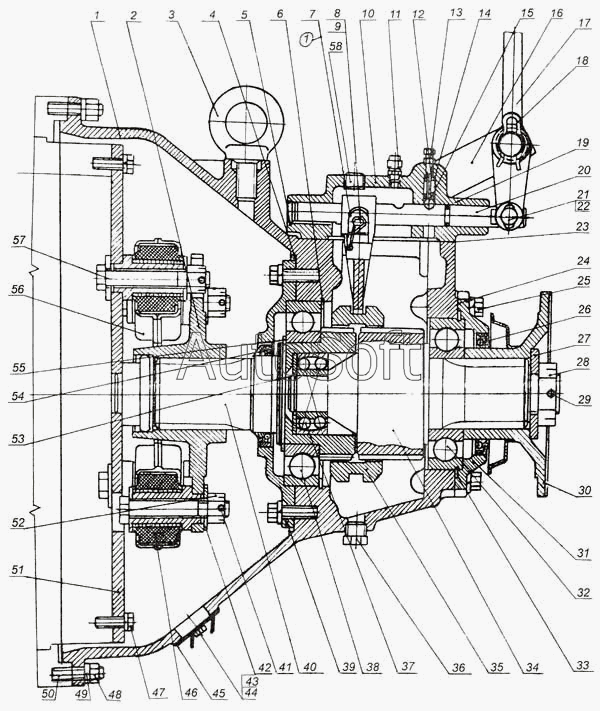

Каталог запасных частей к технике: МоАЗ 7505. Установка гибкой муфты 7505-2208001, 75051-2208001
42
50
49
48
47
46
45
44
43
50
41
40
39
38
37
36
35
34
56
75051-2208001
7505-2208001
58
57
33
56
55
54
53
52
51
51
8
16
15
14
13
12
11
10
9
17
7
6
5
4
3
2
1
24
32
31
30
29
28
27
26
25
1
23
22
21
20
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252136 | 2***6 | Шайба | |
| 262542 | 2***2 | Пробка | |
| 7505-2208001 | 7***1 | Установка гибкой муфты | |
| 7505-2208010 | 7***0 | Механизм отключения трансмиссии | |
| 75051-2208001 | 7***1 | Установка гибкой муфты | |
| 75051-2208010 | 7***0 | Механизм отключения трансмисси | |
| 1 | 7***5 | Картер | |
| 1 | 7***5 | Картер | |
| 2 | 7***9 | Фланец | |
| 3 | 5***0 | Рым-болт | |
| 4 | 7***4 | Прокладка | |
| 5 | 2***9 | Заглушка | |
| 6 | 4***5 | Кольцо | |
| 7 | 7***7 | Вилка | |
| 8 | 4***1 | Винт | |
| 9 | 2***3 | Шплинт | |
| 10 | 7***4 | Картер вилки | |
| 11 | 2***0 | Сапун | |
| 12 | 2***8 | Гайка | |
| 13 | 5***9 | Стопор | |
| 14 | 5***8 | Пружина | |
| 15 | 6***0 | Шарик ГОСТ 3722-81 | |
| 16 | 7***0 | Кронштейн в сборе | |
| 17 | 7***8 | Рычаг в сборе | |
| 17 | 7***8 | Рычаг в сборе | |
| 18 | 2***0 | Шплинт | |
| 19 | 0***3 | Кольцо ГОСТ 18829-73 | |
| 20 | 7***6 | Шток | |
| 21 | 2***8 | Палец | |
| 22 | 2***2 | Шплинт | |
| 23 | 7***8 | Прокладка | |
| 24 | 7***4 | Прокладка | |
| 25 | 2***4 | Болт | |
| 26 | 2***3 | Манжета ГОСТ 8752-79 | |
| 27 | 5***6 | Шайба | |
| 28 | 3***8 | Гайка | |
| 29 | 2***6 | Шплинт | |
| 30 | 5***1 | Фланец с пылеотражателем | |
| 31 | 7***3 | Крышка задняя | |
| 32 | 5***4 | Подшипник ГОСТ 2893-82 | |
| 33 | 7***1 | Кольцо установочное | |
| 34 | 5***0 | Вал отключаемый | |
| 35 | 5***2 | Муфта | |
| 36 | 2***4 | Пробка | |
| 37 | 1***7 | Подшипник ГОСТ 5720-75 | |
| 38 | 2***0 | Подшипник ГОСТ 8338-75 | |
| 39 | 7***3 | Крышка передняя | |
| 40 | 5***5 | Вал неотключаемый | |
| 41 | 2***3 | Шплинт | |
| 42 | 3***9 | Шайба | |
| 43 | 2***3 | Болт | |
| 44 | 2***5 | Шайба | |
| 45 | 5***4 | Крышка | |
| 46 | 5***7 | Обойма в сборе | |
| 47 | 2***2 | Болт | |
| 48 | 7***0 | Гайка М12х1,25-6Н ОСТ 37.001 124-75 | |
| 49 | 2***7 | Шайба | |
| 50 | 2***2 | Шпилька М12х35 ОСТ 37.001.123-75 | |
| 50 | 2***4 | Шпилька М12х75 ОСТ 37.001.166-81 | |
| 51 | 5***0 | Фланец | |
| 51 | 7***1 | Фланец | |
| 52 | 2***1 | Гайка | |
| 53 | 4***7 | Кольцо 1635 ГОСТ 13940-68 | |
| 54 | 2***2 | Манжета ГОСТ 8752-79 | |
| 55 | 4***8 | Кольцо | |
| 56 | 7***7 | Муфта гибкая | |
| 56 | 7***7 | Муфта гибкая | |
| 57 | 3***2 | Болт М16х1,5-6gх100 | |
| 58 | 2***2 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
