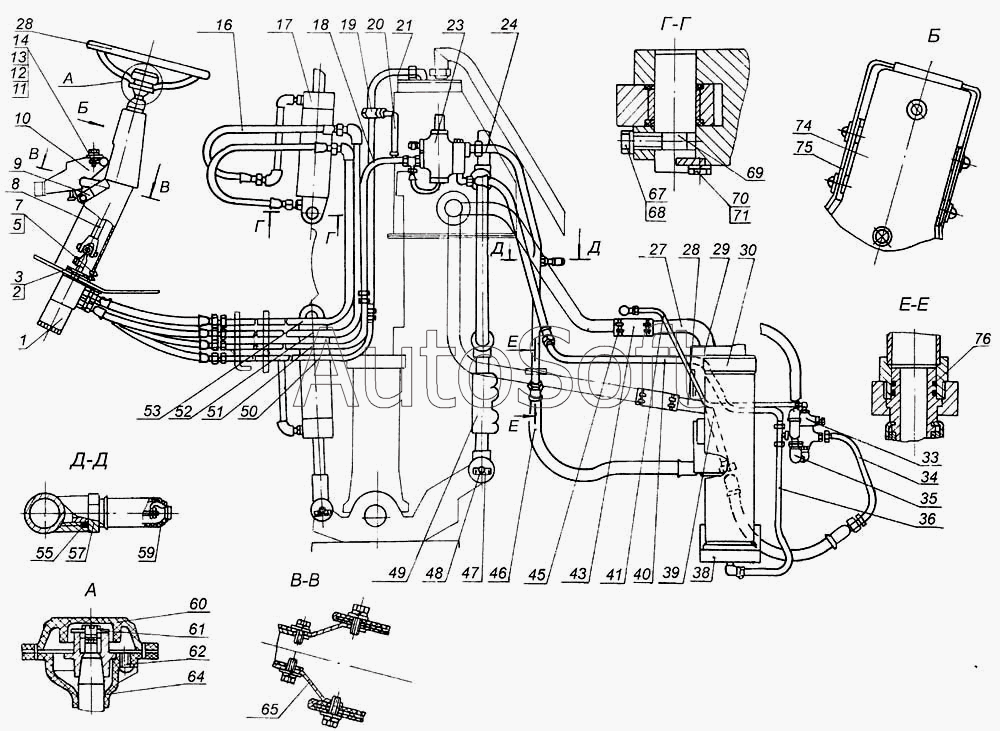

Каталог запасных частей к технике: МоАЗ 7505. Схема установки рулевого управления 7505-3400001-10
1
2
3
5
7
8
9
10
11
12
13
14
16
17
17
18
19
20
21
23
24
27
28
28
29
30
33
34
35
36
38
39
40
41
43
45
46
47
48
49
50
51
52
53
55
57
59
60
61
62
64
65
67
68
69
70
71
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | Руль гидравлический с арматурой | |
| 2 | 2***5 | Болт | |
| 3 | 2***6 | Шайба | |
| 5 | 2***9 | Винт М6-6gх25 ОСТ 37.001.127-81 | |
| 7 | 2***4 | Шайба | |
| 8 | 7***0 | Вал карданный | |
| 9 | 5***0 | Ручка | |
| 10 | 7***8 | Кронштейн с колонкой | |
| 11 | 2***5 | Шайба | |
| 12 | 2***5 | Шайба | |
| 13 | 2***0 | Гайка | |
| 14 | 2***6 | Болт | |
| 15 | 5***1 | Рулевое колесо в сборе | |
| 16 | 5***3 | Рукав высокого давления | |
| 17 | 7***5 | Гидроцилиндр с арматурой | |
| 17 | 7***5 | Гидроцилиндр с арматурой | |
| 18 | 7***4 | Гидропровод нагнетательный | |
| 19 | 7***5 | Клапан с арматурой | |
| 20 | 7***0 | Гидропровод сливной | |
| 21 | 7***0 | Гидропровод сливной | |
| 23 | 7***0 | Клапан приоритетный с арматурой | |
| 24 | 7***0 | Гидропровод нагнетательный | |
| 27 | 7***4 | Патрубок с фланцем | |
| 28 | 7***0 | Патрубок с фланцем | |
| 29 | Н***8 | НШ 100А3 ОСТ 23.19.2-88 | |
| 30 | 7***5 | Пневмогидроаккумулятор с арматурой | |
| 33 | 7***0 | Блок зарядки с арматурой | |
| 34 | 7***4 | Гидропровод нагнетательный | |
| 35 | 7***2 | Гидропровод распределителя | |
| 36 | 7***5 | Гидропровод пневмогидроаккумулятора | |
| 38 | 7***4 | Кронштейн в сборе | |
| 39 | 7***0 | Гидропровод нагнетательный с фланцем | |
| 40 | 7***0 | Гидропровод гидроаккумулятора верхний | |
| 41 | 7***4 | Гидропровод сливной | |
| 43 | 7***0 | Рукав всасывающий | |
| 45 | 5***6 | Хомут | |
| 46 | 7***0 | Рукав высокого давления | |
| 47 | 7***6 | Стопор | |
| 48 | 7***8 | Палец | |
| 49 | 6***0 | Тяга рулевой трапеции | |
| 50 | 7***8 | Гидропровод нижний | |
| 51 | 7***2 | Гидропровод верхний | |
| 52 | 7***4 | Гидропровод сливной | |
| 53 | 7***8 | Гидропровод нагнетательный | |
| 55 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 57 | 7***0 | Датчик | |
| 59 | 5***6 | Колпачок защитный | |
| 60 | 5***1 | Крышка | |
| 61 | 5***2 | Фиксатор | |
| 62 | 2***6 | Винт М5-6gх8 ОСТ 37.001.127-81 | |
| 64 | 5***4 | Крышка нижняя | |
| 65 | 7***2 | Серьга | |
| 67 | 4***1 | Болт стопорный | |
| 68 | 2***7 | Шайба | |
| 69 | 7***2 | Палец | |
| 70 | 2***6 | Болт | |
| 71 | 2***4 | Шплинт | |
| 74 | 5***0 | Накладка | |
| 75 | 5***6 | Кожух верхний | |
| 76 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 77 | 0***2 | Кольцо ГОСТ 18829-73 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
