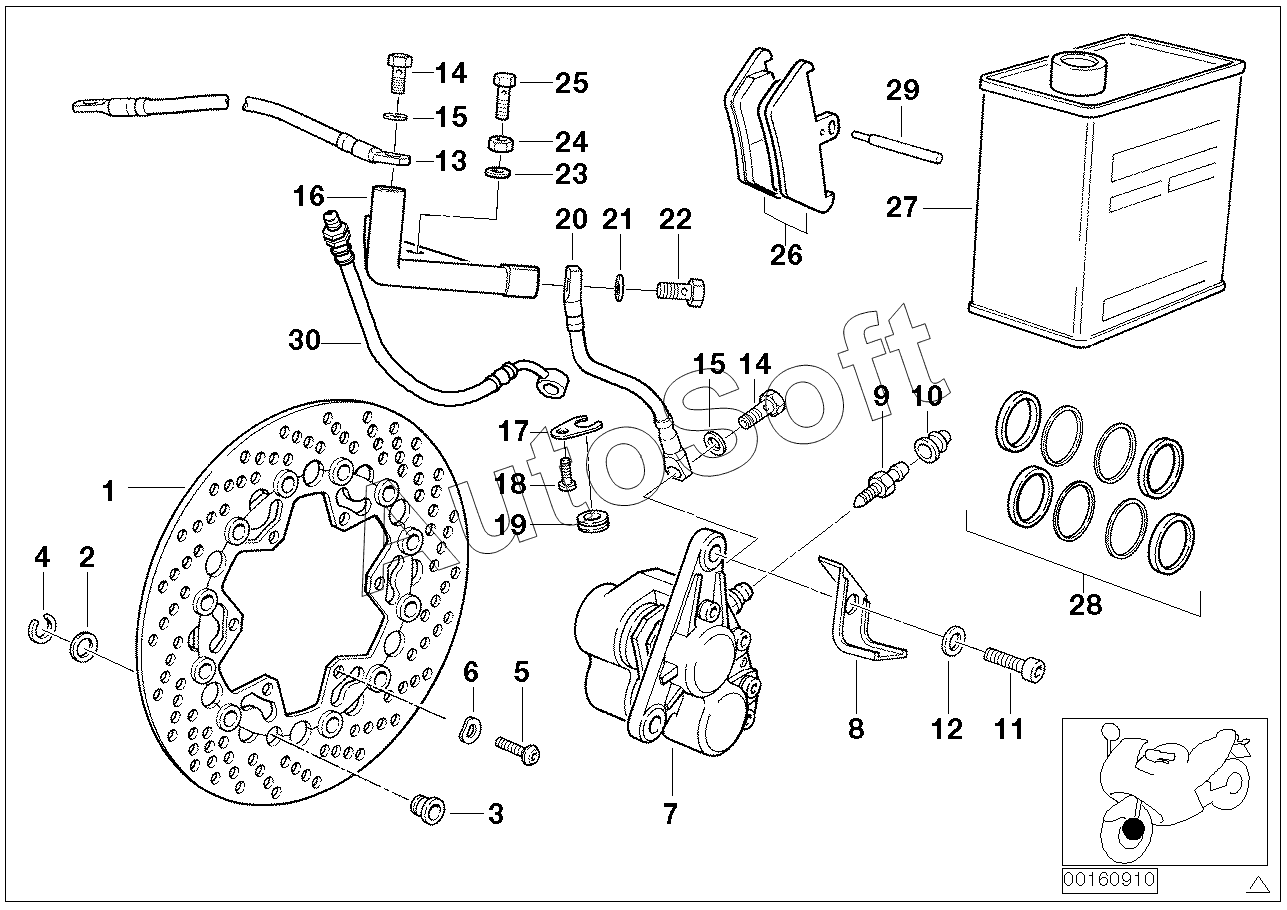

Каталог запасных частей к технике: BMW мото K 1 (0525,0535) K589(K1,K100RS) (1988). Тормозной механизм переднего колеса
1
1
2
3
3
4
5
5
6
7
7
8
8
9
10
11
12
12
13
14
14
15
15
16
17
18
18
18
18
19
20
20
21
22
23
24
24
24
26
27
27
27
27
27
27
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 34 11 2 330 418 | 3***8 | Комплект элементов крепления | |
| 1 | 3***3 | Тормозной диск Л | |
| 1 | 3***4 | Тормозной диск П | |
| 2 | 3***8 | Прокладочная шайба | |
| 3 | 3***6 | Рулон | |
| 3 | 3***5 | Ролик с пружинным стопорным кольцом | |
| 4 | 3***9 | Стопорное кольцо | |
| 5 | 3***3 | Винт со сферо-цилиндрической головкой | |
| 5 | 3***3 | Винт с полупотайной головкой | |
| 6 | 0***5 | Упругая шайба | |
| 7 | 3***7 | Суппорт тормозного механизма Л | |
| 7 | 3***8 | Суппорт тормозного механизма П | |
| 8 | 4***5 | Кронштейн Л | |
| 8 | 4***6 | Кронштейн П | |
| 9 | 3***3 | Винт для удаления воздуха | |
| 10 | 3***4 | Пылезащитный колпачок | |
| 11 | 0***9 | Болт с цилиндрической головкой | |
| 12 | 0***8 | Прокладочная шайба | |
| 12 | 0***0 | Прокладочная шайба | |
| 13 | 3***1 | Тормозной шланг | |
| 14 | 3***5 | Пустотелый винт | |
| 15 | 0***2 | Уплотнительное кольцо | |
| 16 | 3***0 | Адаптер | |
| 17 | 3***0 | Держатель шланга | |
| 18 | 0***0 | Болт с цилиндрической головкой | |
| 18 | 0***0 | Винт ISA | |
| 18 | 2***7 | Болт с цилиндрической головкой | |
| 18 | 4***3 | Болт с цилиндрической головкой с шайбой | |
| 19 | 3***9 | Наконечник | |
| 20 | 3***9 | Тормозной шланг Л | |
| 20 | 3***0 | Тормозной шланг П | |
| 21 | 0***2 | Уплотнительное кольцо | |
| 22 | 3***5 | Пустотелый винт | |
| 23 | 0***9 | Прокладочная шайба | |
| 24 | 0***2 | Гайка шестигранная | |
| 24 | 0***5 | Гайка шестигранная | |
| 24 | 0***6 | Гайка шестигранная | |
| 26 | 3***4 | Комплект тормозных колодок | |
| 27 | 8***3 | Тормозная жидкость DOT4 LV,с низк.вязк. | |
| 27 | 8***4 | Тормозная жидкость DOT4 LV,с низк.вязк. | |
| 27 | 8***6 | Тормозная жидкость DOT4 LV,с низк.вязк. | |
| 27 | 8***7 | Тормозная жидкость DOT4 LV,с низк.вязк. | |
| 27 | 8***5 | Тормозная жидкость DOT4 LV,с низк.вязк. | |
| 27 | 8***6 | Тормозная жидкость DOT4 LV,с низк.вязк. | |
| 27 | 8***7 | Тормозная жидкость DOT4 LV,с низк.вязк. | |
| 27 | 8***8 | Тормозная жидкость DOT4 LV,с низк.вязк. | |
| 28 | 3***1 | Уплотнительный комплект суппорта | |
| 29 | 3***8 | Комплект элементов крепления |
