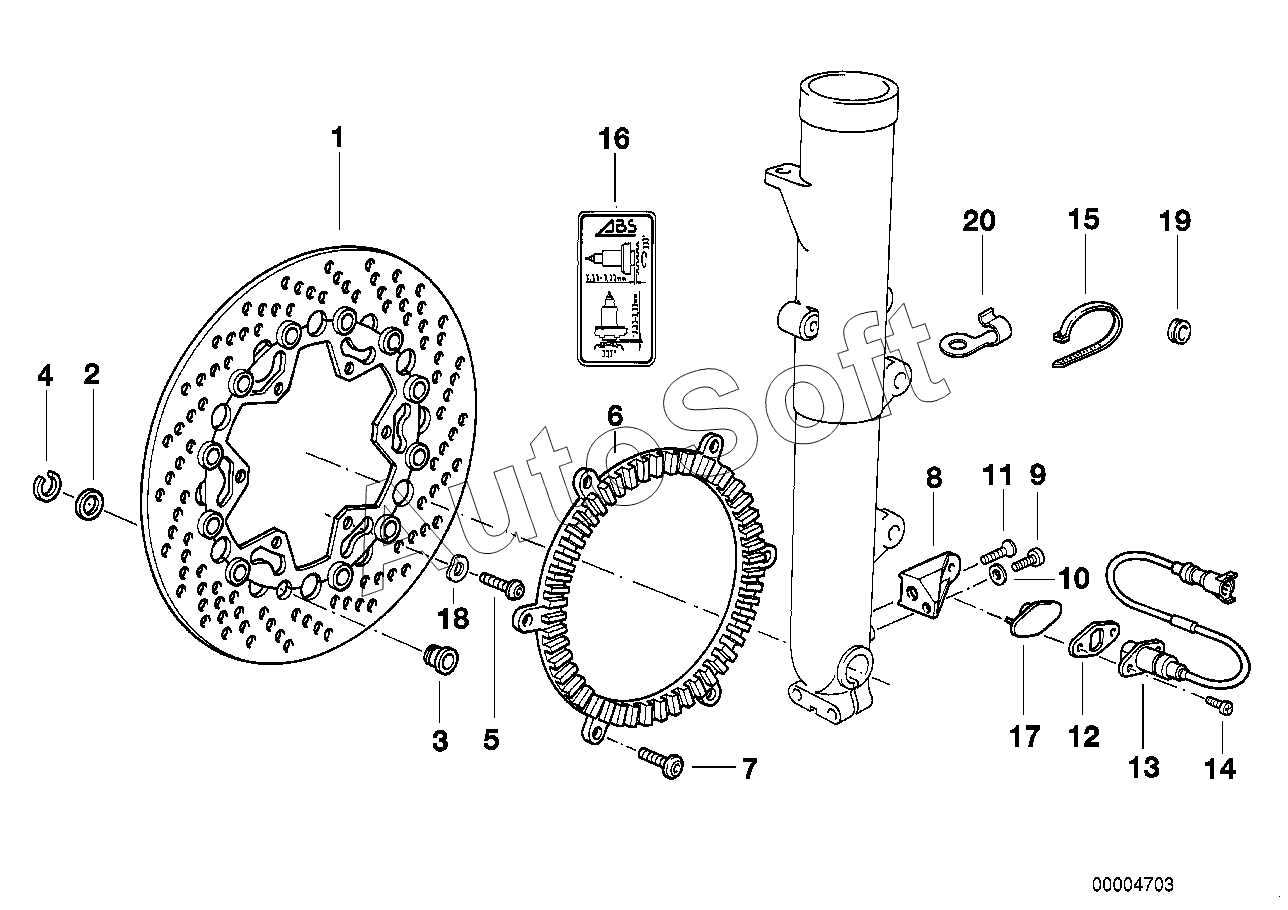

Каталог запасных частей к технике: BMW мото K 1 (0525,0535) K589(K1,K100RS) (1988). Тормозной механизм передн.колеса при ABS
1
1
2
3
4
5
5
6
7
7
8
9
10
11
11
12
12
12
12
12
12
12
12
13
14
15
16
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Тормозной диск П | |
| 1 | 3***6 | Тормозной диск Л | |
| 2 | 3***8 | Прокладочная шайба | |
| 3 | 3***6 | Рулон | |
| 4 | 3***9 | Стопорное кольцо | |
| 5 | 3***3 | Винт со сферо-цилиндрической головкой | |
| 5 | 3***3 | Винт с полупотайной головкой | |
| 6 | 3***8 | Сенсорное кольцо | |
| 7 | 0***2 | Винт со сферо-цилиндрической головкой | |
| 7 | 3***1 | Винт со сферо-цилиндрической головкой | |
| 8 | 3***9 | Кронштейн | |
| 9 | 3***3 | Болт с цилиндрической головкой | |
| 10 | 0***6 | Прокладочная шайба | |
| 11 | 0***9 | Болт с потайной головкой Torx | |
| 11 | 3***2 | Болт с потайной головкой Torx | |
| 12 | 3***6 | Распорная шайба | |
| 12 | 3***7 | Распорная шайба | |
| 12 | 3***8 | Распорная шайба | |
| 12 | 3***9 | Распорная шайба | |
| 12 | 3***8 | Распорная шайба | |
| 12 | 3***9 | Распорная шайба | |
| 12 | 3***0 | Распорная шайба | |
| 12 | 3***6 | Распорная шайба | |
| 13 | 3***6 | Импульсный датчик | |
| 14 | 3***4 | Болт с цилиндрической головкой | |
| 15 | 6***4 | Бандаж | |
| 16 | 7***0 | Предупреждающая табличка | |
| 18 | 0***5 | Упругая шайба |
