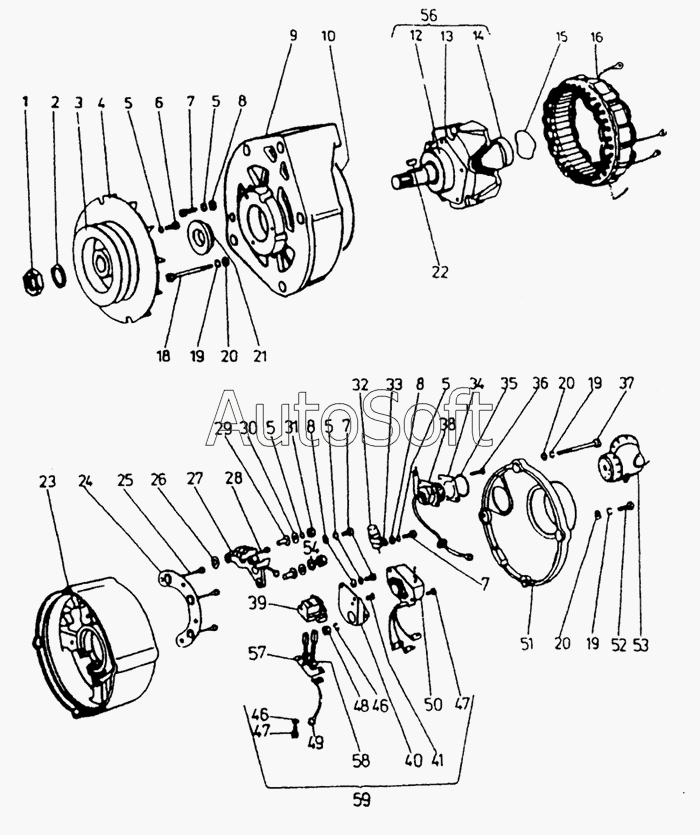

Каталог запасных частей к технике: Karosa C 734. Генератор переменного тока PAL 28 B/75 A
443 113 518 811
1
2
3
4
5
5
5
5
5
6
7
7
7
8
8
8
9
10
12
13
14
15
16
18
19
19
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
46
46
47
47
48
49
50
51
52
53
54
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 443 113 518 811 | 4***1 | Генератор переменного тока РАL 26В\75А | |
| 1 | 3***0 | Гайка М24х2 СSN 02 1403 24 | |
| 10 | 2***4 | Кольцо d170х6 СSN 02 9281 2 | |
| 12 | 3***8 | Подшипник 6306 2 RS/С 36 СSN 02 4640 | |
| 13 | 4***0 | Фланец | |
| 14 | 3***8 | Подшипник 6303 2 RS/С 36 СSN 02 4640 | |
| 15 | 4***0 | Пружинное кольцо | |
| 16 | 4***0 | Статор в сборе | |
| 18 | 3***5 | Болт М6х75 СSN 02 1105 50 | |
| 19 | 3***1 | Шайба 6 СSN 02 1740 05 | |
| 2 | 3***5 | Шайба пружинная 24,5 СSN 02 1740 04 | |
| 20 | 4***5 | Шайба 6,2/10х0.8 МGN 19 05 04 701 195 | |
| 21 | 4***0 | Опорное кольцо | |
| 22 | 3***0 | Пружина 6х10 СSN 30 1385 12 | |
| 23 | 4***0 | Задняя крышка в сборе | |
| 24 | 4***0 | Минусовая пластина в сборе вкл поз. 25 | |
| 25 | 4***0 | Диод 25 А, Е 12 S 8 запасной материал IRС 4 АF 2 RLV | |
| 26 | 4***1 | Шайба 7,6/20х1.5 МGN 19 05.60/01.221 | |
| 27 | 4***0 | Пластина фазы в сборе включая поз. 28 | |
| 28 | 4***0 | Диод 25А, Е12, S 5 запасной материал IRС 4 АF RLН | |
| 29 | 4***7 | Изоляция винта | |
| 3 | 4***0 | Ременный шкив | |
| 30 | 4***6 | Шайба 5,3/14х1 МGМ 19 05 04/01.046 | |
| 31 | 3***0 | Гайка М5 СSN 02 1401 24 | |
| 32 | 4***0 | Конденсатор | |
| 33 | 4***0 | Обойма конденсатора | |
| 34 | 4***0 | Прокладка | |
| 35 | 4***0 | Уплотнение | |
| 36 | 3***4 | Болт М3х14 СSN 02 1151.24 | |
| 37 | 3***5 | Болт М6х25 СSN 02 1131 24 | |
| 38 | 4***0 | Клеммник в сборе | |
| 39 | 4***0 | Щеткодержатель вмонтированный | |
| 4 | 4***0 | Вентилятор | |
| 40 | 4***0 | Несущая пластина | |
| 41 | 3***6 | Болт М3х6 СSN 02 1151 24 | |
| 46 | 3***1 | Шайба пружинная 4,1 СSN 02 1740 04 | |
| 47 | 3***0 | Болт М4х10 СSN 02 1131.24 | |
| 48 | 3***0 | Гайка М4 СSN 02 1401.24 | |
| 49 | 4***0 | Соединительная деталь | |
| 5 | 3***1 | Шайба пружинная 5,1 СSN 02 1740.05 | |
| 50 | 4***0 | Регулятор в сборе | |
| 51 | 4***0 | Кожух | |
| 52 | 3***4 | Болт М6х14 СSN0 2 1103 24 | |
| 53 | 3***3 | Розетка SR 36 КUЕ 4 G 13 | |
| 54 | 3***3 | Шайба пружинная 5,3 СSN 02 1744 07 | |
| 56 | 4***0 | Ротор в сборе | |
| 57 | 4***0 | Щетка с выводом | |
| 58 | 4***0 | Щетка с выводом | |
| 59 | 4***0 | Регулятор с несущей пластиной | |
| 6 | 3***6 | Болт М5х16 СSN 02 1103 24 | |
| 7 | 3***6 | Болт М5х16 СSN 02 1131 24 | |
| 8 | 3***3 | Шайба 5,3 СSN 02 1702.15 | |
| 9 | 4***0 | Передняя крышка |
