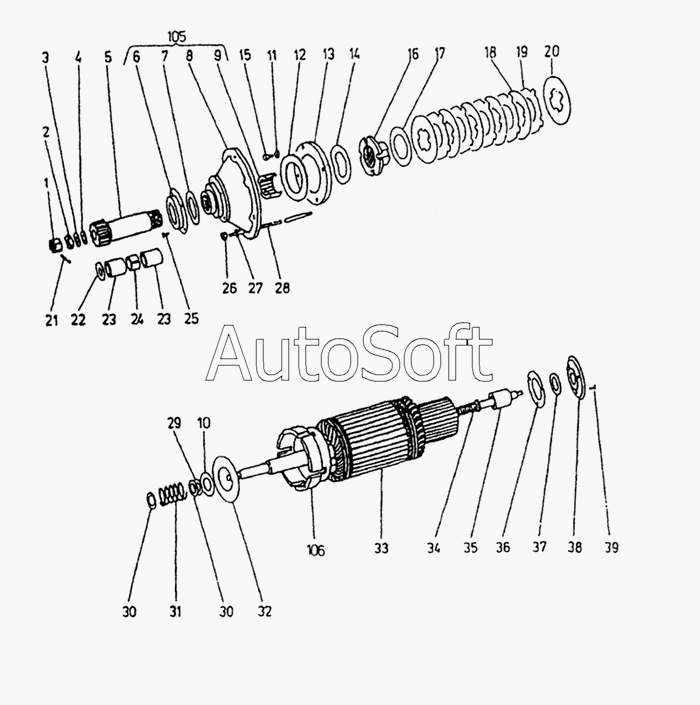

Каталог запасных частей к технике: Karosa C 734. Стартер - детали
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
20
21
22
23
23
24
25
26
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
105
106
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Коронная гайка М12х1,25 СSN 02 1412 10 | |
| 2 | 3***0 | Гайка М12х1,25 СSN 02 1403.32 | |
| 3 | 4***1 | Шайба | |
| 4 | 4***0 | Шайба 14,15\20х0,5 МGN 19 05 30/01.100 | |
| 5 | 4***1 | Приводная шестеренка | |
| 6 | 4***0 | Кожух подшипника | |
| 7 | 4***0 | Уплотнение | |
| 8 | 4***1 | Передняя крышка обработанная | |
| 9 | 3***0 | Подшипник игольчатый НК 3520-INА | |
| 10 | 4***0 | Упор приводной шестерни | |
| 11 | 3***3 | Шайба 5,3 | |
| 12 | 4***0 | Шайба | |
| 13 | 4***1 | Крышка | |
| 14 | 4***0 | Пружинная прокладка | |
| 15 | 3***0 | Болт М5х10 СSN02 1103 22 | |
| 16 | 4***0 | Втулка зацепления | |
| 17 | 4***1 | Прокладка | |
| 17 | 4***1 | Прокладка | |
| 17 | 4***1 | Выравнивающая прокладка | |
| 17 | 4***1 | Выравнивающая прокладка | |
| 18 | 4***1 | Стальная пластина | |
| 19 | 4***1 | Внешний диск (пластина) | |
| 20 | 4***1 | Прижимное кольцо | |
| 21 | 3***5 | Шплинт 3,25х25 СSN 02.1781.00 | |
| 22 | 4***0 | Уплотнение | |
| 23 | 4***0 | Самосмазывающийся подшипник | |
| 24 | 4***0 | Распорная прокладка | |
| 25 | 3***8 | Болт М3,5х8 СSN 02 1151.25 | |
| 26 | 3***0 | Гайка М7 СSN 02 1402.25 | |
| 27 | 3***2 | Шайба пружинная 7 СSN 02 1740 05 | |
| 28 | 4***0 | Зажим | |
| 29 | 4***0 | Шайба | |
| 30 | 4***0 | Шайба | |
| 31 | 3***0 | Пружина РАL 442 934 500 240 | |
| 32 | 3***0 | Тарельчатая пружина | |
| 33 | 4***1 | Якорь обработанный | |
| 34 | 4***1 | Втягивающее устройство | |
| 35 | 3***3 | Самосмазывающий подшипник | |
| 36 | 4***0 | Изоляция коллектора | |
| 37 | 4***0 | Уплотнение | |
| 38 | 4***0 | Фланец | |
| 39 | 3***6 | Болт М4х6 СSN 02.1151 25 | |
| 40 | 4***0 | Полярный наконечник | |
| 41 | 4***1 | Катушка 1 | |
| 42 | 4***1 | Двойная катушка | |
| 43 | 4***1 | Катушка 2 | |
| 44 | 4***0 | Статор обработанный | |
| 45 | 3***0 | Штифт 3х10 СSN 02 2102 | |
| 46 | 3***2 | Болт М8х22 СSN 02 1152.25 | |
| 47 | 4***0 | Статор в сборе | |
| 48 | 3***0 | Болт М5х10 СSN 02 1131 25 | |
| 49 | 4***0 | Соединение (контакт) щеток | |
| 50 | 3***0 | Пружина + щетки 443 934 800 067 | |
| 51 | 3***0 | Гайка М10 СSN 02 1401.25 | |
| 52 | 3***2 | Шайба 10.2 СSN 02 1740 04 | |
| 53 | 4***3 | Шайба 10.5/19х1.5 МGN 19 05 04/01 103 | |
| 54 | 3***2 | Изоляция вывода | |
| 55 | 3***0 | Гайка М5 СSN 02 140125 | |
| 57 | 3***1 | Шайба пружинная 5,1 СSN 02 1740.05 | |
| 58 | 3***3 | Шайба 5,3 СSN 02 1702.15 | |
| 59 | 4***7 | Изоляционная шайба 5.3/14х1 МGN 19 06 60/01 047 | |
| 60 | 4***0 | Изоляционная шайба | |
| 61 | 4***0 | Шайба | |
| 62 | 4***0 | Вывод 31 | |
| 63 | 4***0 | Шайба | |
| 64 | 3***2 | Шайба 8 СSN 02 1740 05 | |
| 65 | 3***0 | Гайка М8 СSN02 1402 25 | |
| 66 | 3***6 | Болт М6х16 СSN 02 1131 25 | |
| 67 | 3***1 | Шайба 6 СSN 02 1740 05 | |
| 68 | 4***0 | Щеткодержатель | |
| 69 | 3***6 | Щетка 443 930 151 807 | |
| 70 | 4***0 | Прокладка вывода | |
| 71 | 7***8 | Шайба 443 931040 350 | |
| 72 | 4***1 | Крышка коллектора без включателя | |
| 72 | 4***1 | Крышка коллектора в к-те | |
| 73 | 4***0 | Соединение | |
| 74 | 3***5 | Болт М5х35 СSN 02 1303.04 | |
| 75 | 4***6 | Кабельное ушко 5,3/0.8 МGМ 53 23 1 | |
| 76 | 3***0 | Болт М8х20 СSN 02 1303 05 | |
| 77 | 4***0 | Контактный держатель 1 | |
| 78 | 4***0 | Изоляционная трубка | |
| 79 | 4***6 | Изоляционная шайба | |
| 80 | 4***0 | Шайба 4,3/11 х 1 МGМ 19 05 04 | |
| 81 | 4***9 | Шайба 4,3/11х0,2 МGМ 19 05 04 | |
| 82 | 4***0 | Упор мостика | |
| 83 | 3***1 | Шайба пружинная 4 СSN 02 1740.05 | |
| 84 | 3***6 | Болт М4х16 СSN 02 1131.25 | |
| 85 | 3***0 | Пружина РАL 443 934 502 437 | |
| 86 | 4***1 | Сердечник | |
| 87 | 4***0 | Мостик в сборе | |
| 88 | 3***0 | Пружина РАL 443 934 600 177 | |
| 89 | 4***0 | Тарелка | |
| 90 | 4***0 | Предохранитель | |
| 91 | 4***0 | Изоляционная трубка | |
| 92 | 4***0 | Изоляционная шайба | |
| 93 | 4***0 | Шайба | |
| 94 | 4***0 | Вывод 30 | |
| 95 | 3***0 | Пружиня РАL 443134100120 | |
| 96 | 4***0 | Включатель без мостика | |
| 97 | 4***0 | Изоляционная шайба | |
| 97 | 4***0 | Изоляционная шайба | |
| 97 | 4***0 | Изоляционная шайба | |
| 98 | 4***0 | Контактный держатель 1 | |
| 99 | 4***0 | Включатель в комплекте | |
| 100 | 2***1 | Кольцо уплотнительное РАL 443 934 200 090 | |
| 101 | 4***7 | Кожух | |
| 102 | 2***4 | Кольцо уплотнительное 6х2 СSN02 9281 2 | |
| 103 | 4***0 | Фасонная прокладка | |
| 104 | 3***6 | Болт М6х16 СSN 02 1103 25 | |
| 105 | 4***0 | Передняя крышка в сборе | |
| 106 | 4***1 | Поводок соединения в сборе |
