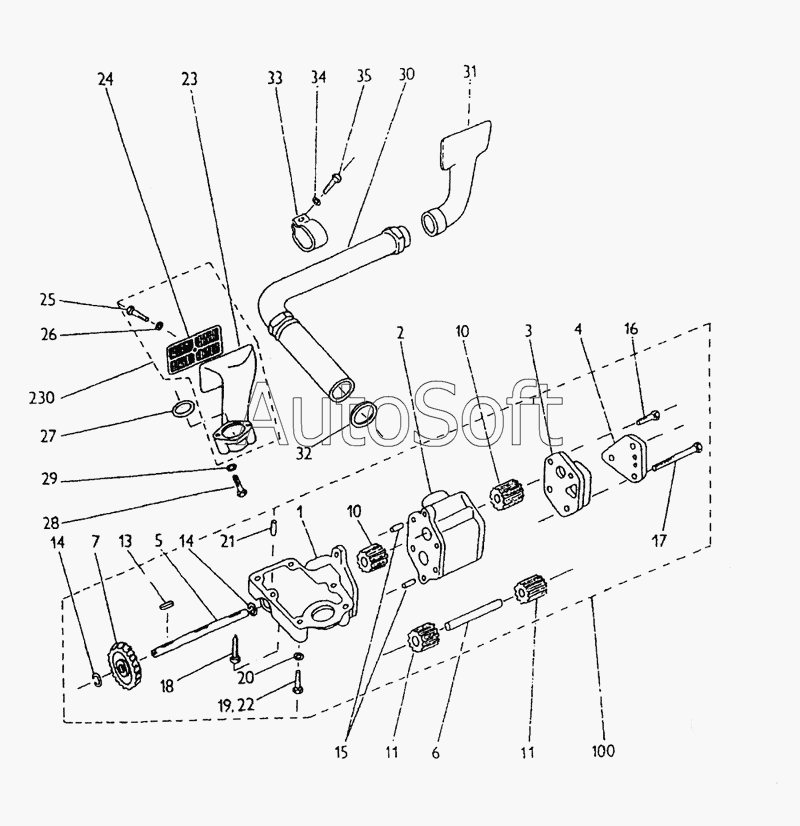

Каталог запасных частей к технике: Karosa C 734. Маслонасос, всасывающий трубопровод маслонасоса
28
21
22
23
24
25
26
27
20
29
30
31
32
33
34
35
11
11
1
2
3
4
5
6
7
10
10
100
100
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Передний корпус насоса | |
| 2 | 4***5 | Задний корпус насоса | |
| 3 | 4***5 | Крышка корпуса насоса | |
| 4 | 4***5 | Кожух | |
| 5 | 4***5 | Вал насоса | |
| 6 | 4***5 | Цапфа насоса | |
| 7 | 4***6 | Насосное колесо | |
| 10 | 4***5 | Колесо с шлицем | |
| 11 | 4***5 | Колесо | |
| 13 | 4***5 | Пружина 6х4х16 СSN 30 1382 12 | |
| 14 | [***] | Кольцо стопорное 20 СSN 02 2925 1 | |
| 15 | [***] | Штифт 8х20 СSN 02 2150 2 | |
| 16 | [***] | Болт М8х90 СSN 02 1101 55 | |
| 17 | [***] | Болт М8х110 СSN 02 1101.55 | |
| 18 | [***] | Болт М10х20 СSN 02 1115 | |
| 19 | [***] | Болт М8х35 СSN 02 1101.55 | |
| 20 | [***] | Шайба 8,4 СSN 02 1702 15 | |
| 21 | 3***0 | Штифт 8х20 СSN 02 2150 2 | |
| 22 | [***] | Болт М8х95 СSN 02 1101 55 | |
| 23 | 4***5 | Всасывающий фильтр | |
| 24 | 4***5 | Втулка всасывающего фильтра | |
| 25 | [***] | Болт М6х16 СSN 02 1103.55 | |
| 26 | [***] | Шайба 6,4 СSN 02 1726.05 | |
| 27 | [***] | Кольцо 40х32 СSN 02 9280 9 | |
| 28 | [***] | Болт М8х75 СSN 02 110155 | |
| 29 | [***] | Шайба 8,4 СSN 02 1702 15 | |
| 30 | 4***5 | Всасывающий трубопровод в комплекте | |
| 31 | 4***5 | Всасывающий фильтр в комплекте | |
| 32 | 3***0 | Кольцо уплотнительное 30х38 СSN 02 9310.3 | |
| 33 | 4***5 | Хомут всасывающего трубопровода | |
| 34 | [***] | Шайба 8,4 СSN 02 1702 15 | |
| 35 | [***] | Болт М8х16 СSN 02.11031103.55 | |
| 100 | 4***5 | Масляный насос в комплекте | |
| 230 | 4***5 | Всасывающий фильтр в комплекте |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
