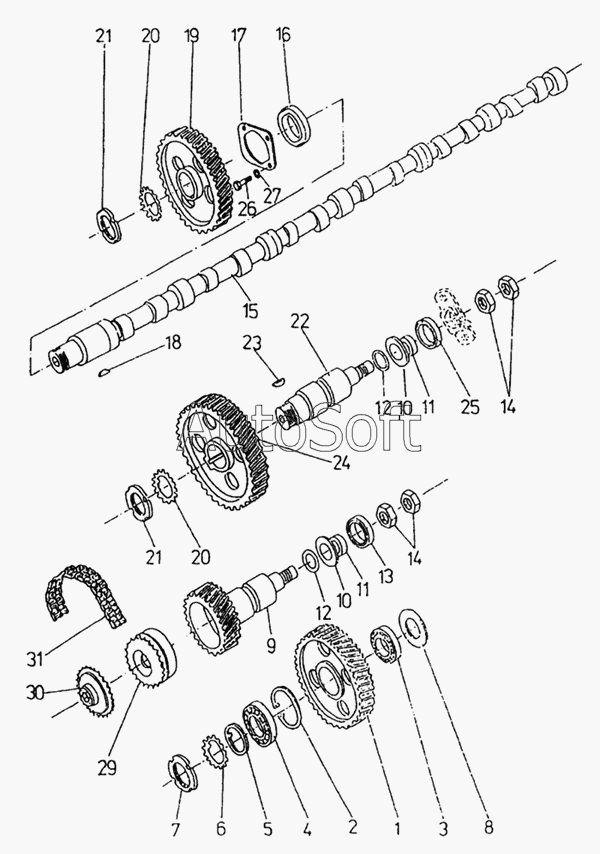

Каталог запасных частей к технике: Karosa C 734. Распределительные шестерни, кулачковый вал, вал топливного насоса
16
31
30
29
27
26
25
24
23
22
21
21
20
20
19
18
17
1
15
14
14
13
12
12
11
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Промежуточная распределительная шестерня | |
| 2 | [***] | Кольцо стопорное 52 СSN 02 2931 1 | |
| 3 | [***] | Подшипник 32 206 А СSN 02 4720 | |
| 4 | [***] | Подшипник 30 205 А СSN 02 4720 | |
| 5 | 4***5 | Накладка | |
| 6 | [***] | Стопорная накладка МВ5 СSN 02 3640 | |
| 7 | [***] | Гайка КМ5 СSN 02 3630 | |
| 8 | 4***5 | Прокладка | |
| 9 | 4***5 | Колесо вспомогательного привода | |
| 10 | 4***5 | Накладка привода | |
| 11 | 4***5 | Пружинное кольцо | |
| 12 | 4***5 | Кольцо 25х2 | |
| 13 | [***] | GРDLV 35х50х7 МVQ РN 3402-89 1 | |
| 14 | 4***5 | Гайка | |
| 15 | 4***5 | Кулачковый вал | |
| 16 | 4***5 | Кольцо | |
| 17 | 4***5 | Фланец | |
| 18 | [***] | Пружина 6х10 СSN 30 1385.11 | |
| 19 | 4***5 | Распределительная шестерня кулачкового вала | |
| 20 | 4***5 | Стопорная шайба МВ6 СSN 02 3640 | |
| 21 | [***] | Гайка КМ6 СSN 02 3630 | |
| 22 | 4***5 | Вал привода топливного насоса | |
| 23 | [***] | Пружина 5х7,5 СSN 30 1385 11 | |
| 24 | 4***5 | Колесо привода топливного насоса | |
| 25 | 2***7 | Кольцо Гуферо GDРV МVQ РN 3402-89 1 | |
| 26 | [***] | Болт М8х25 СSN02 1103 55 | |
| 27 | [***] | Шайба 8,4 СSN 02 1702.15 | |
| 28 | 4***5 | Муфта в комплекте | |
| 29 | 4***5 | Ведущая часть муфты | |
| 30 | 4***5 | Ведомая часть муфты | |
| 31 | [***] | Цепь с муфтой 15 звеньев 08 В-1 СSN 02 3311 2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
