Каталог запасных частей к технике: Karosa C 734. Крышки и уплотнения II
41
29
30
31
32
32
33
34
35
36
37
38
39
40
28
42
44
45
46
47
48
49
50
51
52
53
16
1
2
3
4
5
5
6
6
7
9
10
10
11
12
13
1
17
18
19
20
21
22
23
24
25
25
26
26
26
27

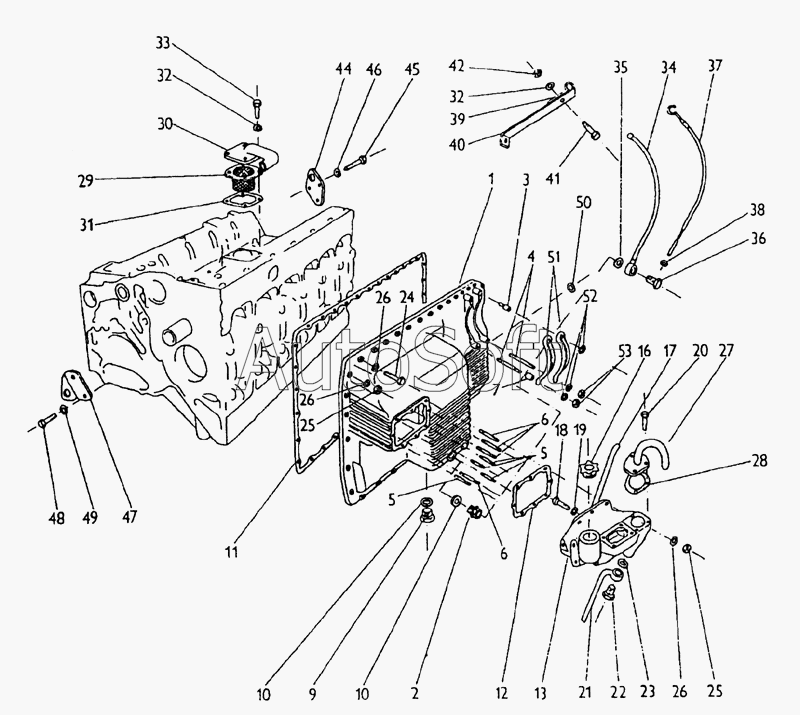

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Поддон картера двигателя | |
| 1 | 4***5 | Поддон картера двигателя | |
| 2 | 4***5 | Редуктор | |
| 3 | 4***5 | Гайка | |
| 4 | 4***5 | Болт М10х45 СSN 02 1178.55 | |
| 5 | 4***5 | Болт М8х25 СSN 02 1178.55 | |
| 6 | 4***5 | Болт М8х30 СSN 02 1178.55 | |
| 7 | 4***5 | Трубка распорная | |
| 9 | [***] | Пробка М30х1,5 СSN 02 1914.21 | |
| 10 | [***] | Кольцо уплотнительное 30х38 СSN 02 9310.3 | |
| 11 | 4***5 | Уплотнение поддона картера двигателя | |
| 12 | 4***5 | Уплотнение крышки поддона картера двигателя | |
| 13 | 4***5 | Кронштейн генератора переменного тока и центрифуги | |
| 16 | 4***5 | Пробка заливной горловины | |
| 17 | 4***5 | Трубка в комплекте | |
| 18 | [***] | Болт М8х20 СSN 02 1103.5 | |
| 19 | [***] | Шайба 8,4 СSN 02 1702.15 | |
| 20 | [***] | Болт М6х16 СSN 02 1103.55 | |
| 21 | 4***5 | Трубка отвода масла из отделителя в комплекте | |
| 22 | 4***5 | Проточный винт | |
| 23 | [***] | Кольцо уплотнительное 16х20 СSN 02 9310.3 | |
| 24 | [***] | Болт М8х35 СSN 02 1101.75 | |
| 25 | [***] | Гайка М8 СSN 02 1401 55 | |
| 26 | [***] | Шайба 8,4 СSN 02 1702 15 | |
| 27 | 4***5 | Крышка отделителя в комплекте | |
| 28 | 4***5 | Уплотнение | |
| 29 | 4***5 | Сетчатый фильтр в комплекте | |
| 30 | 4***5 | Заливная горловина | |
| 31 | 4***5 | Уплотнение | |
| 32 | [***] | Шайба 8,4 СSN 02 1702.15 | |
| 33 | [***] | Болт М8х25 СSN 02 1103.55 | |
| 34 | 4***5 | Ведущая трубка указателя уровня масла в комплекте | |
| 35 | [***] | Кольцо уплотнительное 16х20 СSN 02 9310.3 | |
| 36 | 4***5 | Проточный винт | |
| 37 | 4***5 | Указатель уровня масла в комплекте | |
| 38 | 4***5 | Кольцо 4х16х3 | |
| 39 | 4***5 | Хомут (скоба) | |
| 40 | 4***5 | Хомут (скоба) | |
| 41 | [***] | Болт М8х16 СSN 02 1103.55 | |
| 42 | [***] | Гайка М8 СSN 02 1401.55 | |
| 44 | 4***5 | Задняя грузовая петля | |
| 45 | [***] | Болт М10х45 СSN 02 1101.55 | |
| 46 | [***] | Шайба 10,5 СSN 02 1702 15 | |
| 47 | 4***5 | Передняя грузовая петля | |
| 48 | [***] | Болт М12х25 СSN 02 1103.55 | |
| 49 | [***] | Шайба 13 СSN 02 1702.15 | |
| 50 | 4***5 | Прокладка включателя | |
| 51 | 4***5 | Зажимная крышка включателя | |
| 52 | [***] | Шайба 10,5 СSN 02 1702.15 | |
| 53 | [***] | Гайка М10 СSN 02 1401.55 |
