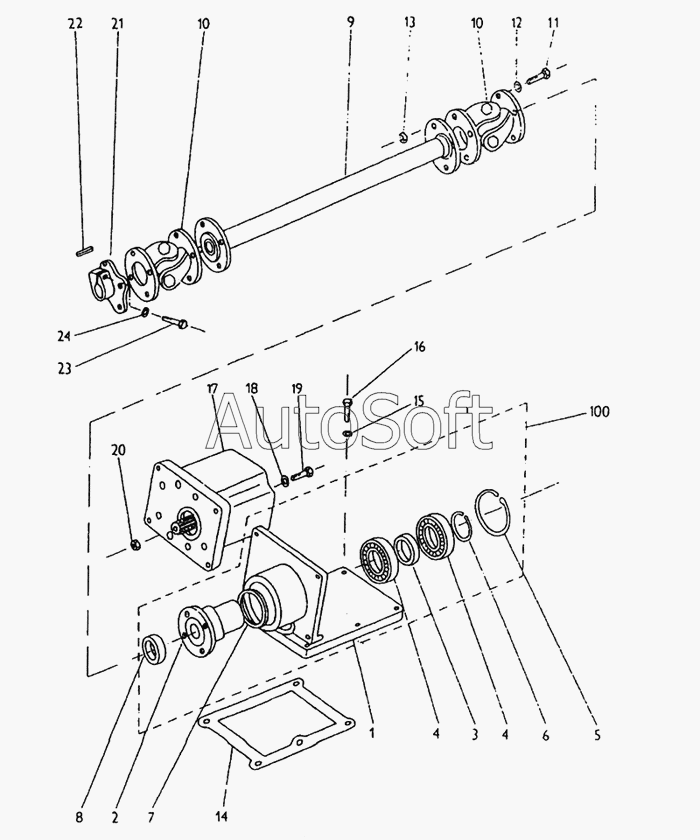

Каталог запасных частей к технике: Karosa C 734. Зубчатый гидрогенератор
12
24
23
22
21
20
19
18
17
16
15
14
13
100
11
10
10
9
8
7
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Консоль насоса | |
| 2 | 4***5 | Вал привода насоса | |
| 3 | 4***5 | Кольцо распорное | |
| 4 | [***] | Подшипник UR 6007 СSN 02 4630 | |
| 5 | [***] | Кольцо распорное 62 СSN 02 2931 | |
| 6 | [***] | Кольцо распорное 35 СSN 02 2930 | |
| 7 | [***] | Уплотнение вала 40х52х7 СSN 02 9401 | |
| 8 | 4***5 | Пробка вала привода насоса | |
| 9 | 4***5 | Ведущий вал в комплекте | |
| 10 | 5***9 | Шарнир игольчатый | |
| 11 | [***] | Болт М6х16 СSN 02 1103.55 | |
| 12 | [***] | Шайба 6,4 СSN02 1702 16 | |
| 13 | [***] | Гайка М6 СSN 02 1401 55 | |
| 14 | 4***5 | Уплотнение компрессора | |
| 15 | [***] | Шайба 8,4 СSN 02 I1702 15 | |
| 16 | [***] | Болт М8х25 СSN 02 1103 55 | |
| 17 | 3***8 | Зубчатый гидрогенератор UN 16 А | |
| 18 | [***] | Шайба 8,4 СSN 02 1702.15 | |
| 19 | [***] | Болт М8х40 СSN 02 1101.55 | |
| 20 | [***] | Гайка М8 СSN 02 1401 55 | |
| 21 | 4***5 | Ведущая ступица ZНС | |
| 22 | [***] | Пружина 5х7,5 СSN 30 1385 11 | |
| 23 | [***] | Болт М10х40 СSN 02 1101 75 | |
| 24 | 4***5 | Шайба | |
| 100 | 4***5 | Коробка привода насоса в комплекте |
