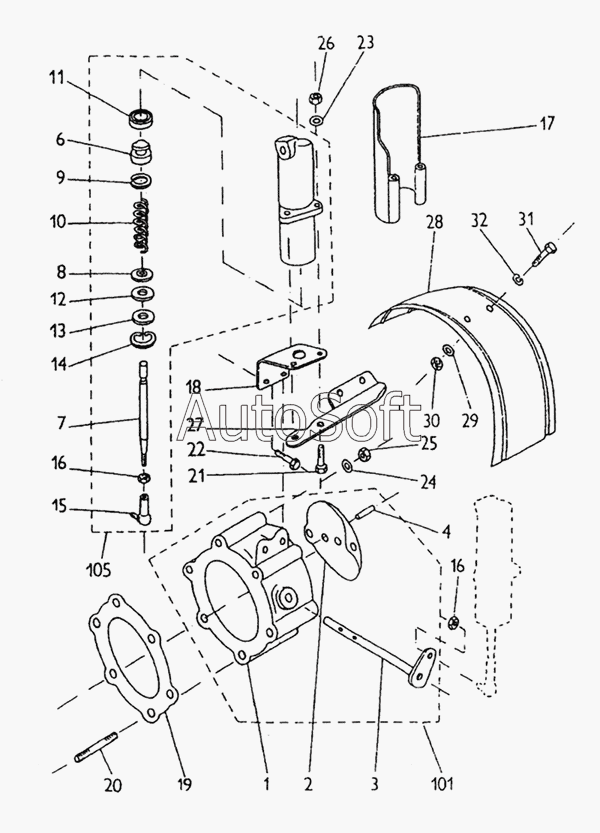

Каталог запасных частей к технике: Karosa C 734. Двигательный тормоз
25
17
18
19
20
21
22
23
24
16
16
26
27
28
29
30
31
32
101
15
14
13
12
11
10
9
8
7
6
105
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Корпус двигательного тормоза | |
| 2 | 4***5 | Заслонка двигательного тормоза | |
| 3 | 4***5 | Вал заслонки в комплекте | |
| 4 | [***] | Заклепка 5х26 СSN 02 2301.1 | |
| 6 | 4***5 | Поршень | |
| 7 | 4***5 | Шток поршня | |
| 8 | 4***5 | Дно цилиндра | |
| 9 | 4***5 | Буртик | |
| 10 | 4***5 | Пружина | |
| 11 | 2***4 | Манжета U36х25 СSN 02 9260.3 | |
| 12 | 4***5 | Уплотнение | |
| 13 | 4***5 | Шайба | |
| 14 | 3***0 | Кольцо стопорное 36 СSN 02 2931 | |
| 15 | [***] | Угловой шарнир 13 ОNА 30 1540.10 | |
| 16 | [***] | Гайка М8 СSN 02 1401.55 | |
| 17 | 4***5 | Кожух в комплекте | |
| 18 | 4***5 | Кронштейн | |
| 19 | 4***5 | Уплотнение двигательного тормоза | |
| 20 | 4***5 | Болт М10х90 | |
| 21 | [***] | Болт М8х80 СSN 02 1101 55 | |
| 22 | [***] | Болт М8х20 СSN 02 1103.55 | |
| 23 | [***] | Шайба 8,4 СSN 02 1702.15 | |
| 24 | [***] | Шайба 10,5 СSN 02 1702.15 | |
| 25 | 4***5 | Гайка М10 СSN 02 1402 29 | |
| 26 | [***] | Гайка М8 СSN 02 1401.55 | |
| 27 | 4***5 | Кронштейн | |
| 28 | 4***5 | Кожух | |
| 29 | [***] | Шайба 8,4 СSN 02 1702.15 | |
| 30 | [***] | Гайка М8 СSN 02 1401.55 | |
| 31 | [***] | Болт М8х18 СSN 021103 55 | |
| 32 | [***] | Шайба 8 СSN 02 174102 | |
| 101 | 4***5 | Корпус двигательного тормоза в комплекте | |
| 105 | 4***5 | Пневматический цилиндр |
