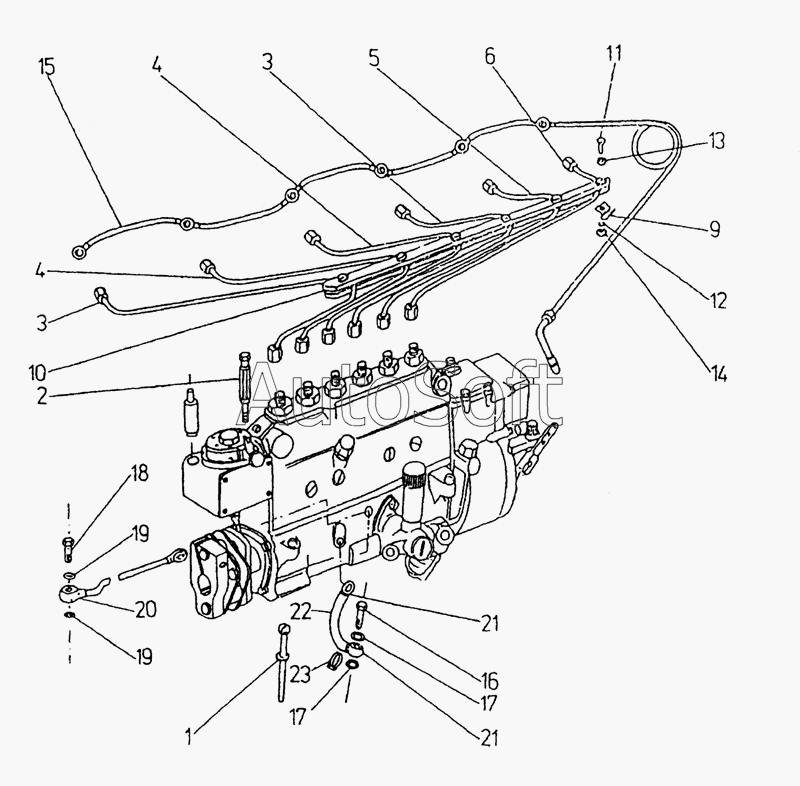

Каталог запасных частей к технике: Karosa C 734. Система подачи топлива
13
23
22
21
21
20
19
19
18
17
17
16
15
14
1
12
11
10
9
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Винт для закрепления топливного насоса высокого давления в комплекте | |
| 2 | 4***5 | Винт топливного насоса | |
| 3 | 4***5 | Трубка подачи топлива 1-го и 4-го цилиндра в комплекте | |
| 4 | 4***5 | Трубка подачи топлива 2-го и 3-го цилиндра в комплекте | |
| 5 | 4***5 | Трубка подачи топлива 5-го цилиндра в комплекте | |
| 6 | 4***5 | Трубка подачи топлива 6-го цилиндра в комплекте | |
| 9 | 4***5 | Держатель | |
| 10 | 4***5 | Кронштейн трубок подачи топлива | |
| 11 | [***] | Болт ВМ6х35 СSN 02 1102.25 | |
| 12 | [***] | Шайба 6 СSN 02 1741.02 | |
| 13 | [***] | Шайба 6,4 СSN 02 1726 15 | |
| 14 | [***] | Гайка М6 СSN 02 1401 25 | |
| 15 | 4***5 | Трубка сливная топливная в комплекте | |
| 16 | [***] | Проточный болт 8 СSN 13 7993.02 | |
| 17 | [***] | Кольцо уплотнительное 14х10 СSN 02 9310 3 | |
| 18 | 4***5 | Проточный винт | |
| 19 | [***] | Кольцо уплотнительное 10х14 СSN 02 9310.3 | |
| 20 | 4***5 | Маслопровод в комплекте | |
| 21 | 4***5 | Штуцер | |
| 22 | 4***5 | Шланг | |
| 23 | 5***7 | Навинчивающаяся шланговая обойма (хомут) КОVОРОL 10-16 |
