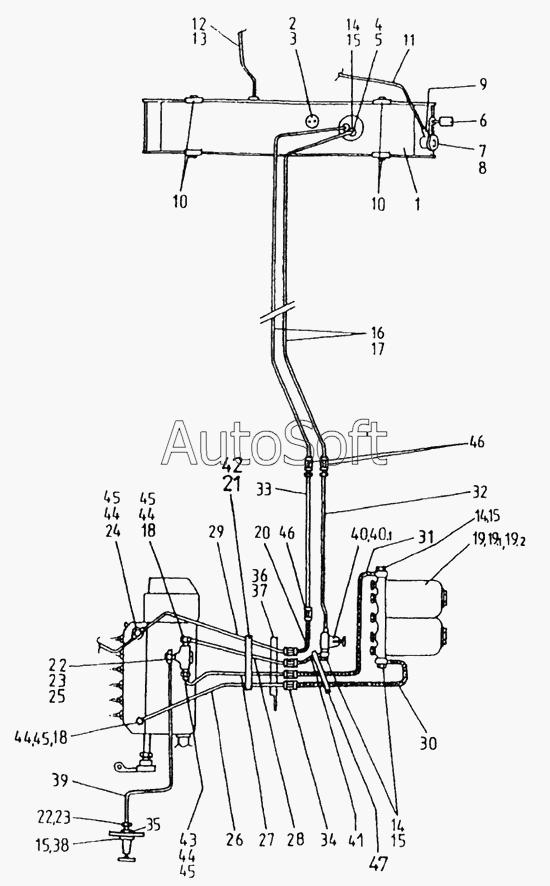

Каталог запасных частей к технике: Karosa C 734. Система распределения топлива
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
14
15
15
15
15
16
17
18
18
19
19.1
19.2
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40.1
41
42
43
44
44
44
44
45
45
45
45
46
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Топливный бак | |
| 10 | 4***1 | Держатель топливного бака в комплекте | |
| 11 | 2***0 | Трубка d6х1 ТР 133-01-60 | |
| 12 | 2***1 | Трубка d6х1 | |
| 13 | 4***1 | Вставка Е6 893 040 210 4 | |
| 14 | [***] | Болт А10 ТGL21 619 | |
| 15 | [***] | Кольцо уплотнительное d14х20 СSN 02 9310.3 | |
| 16 | 2***1 | Трубка d10х1 | |
| 17 | 4***1 | Прокладка 10 | |
| 18 | 4***1 | Штуцер | |
| 19 | 4***0 | Топливный фильтр | |
| 19.1 | 6***4 | Фильтрующий вкладыш тонкой очистки | |
| 19.2 | 6***4 | Фильтрующий вкладыш грубой очистки | |
| 2 | 4***1 | Поплавковый механизм РАL | |
| 20 | [***] | Шланг DN 8х500 1111 | |
| 21 | 4***1 | Зажим | |
| 22 | [***] | Гайка накидная 6L-А ТGL 0 3870 | |
| 23 | [***] | Кольцо уплотнительное 6L-S ТGL 0 3861 St | |
| 24 | 4***1 | Штуцер в комплекте | |
| 25 | 4***1 | Штуцер | |
| 26 | 4***1 | Трубка | |
| 27 | 4***1 | Трубка | |
| 28 | 4***1 | Трубка | |
| 29 | 4***1 | Трубка | |
| 3 | 4***1 | Уплотнение | |
| 30 | [***] | Шланг DN8х710 1114 | |
| 31 | [***] | Шланг DN8х900 1114 | |
| 32 | 4***1 | Трубка | |
| 33 | 4***1 | Трубка | |
| 34 | [***] | Муфта Е10 32 0-2353 St gаl Zn | |
| 35 | [***] | Гайка М12х1,5 СSN 02 1403.25 | |
| 36 | 4***1 | Кронштейн | |
| 37 | 4***1 | Зажим | |
| 38 | 4***1 | Горловина | |
| 39 | 4***1 | Трубка | |
| 4 | 4***1 | Впускной трубопровод | |
| 40 | 4***1 | Топливный фильтр (в сборе) | |
| 40.1 | 4***0 | Топливный фильтр сетчатый | |
| 41 | [***] | Шланг DN8х630 1114 | |
| 42 | 4***1 | Кронштейн | |
| 43 | [***] | Редуктор С10-32 qаl Zn | |
| 44 | [***] | Гайка накидная 10L-А ТGL 0-3870 | |
| 45 | [***] | Кольцо уплотнительное 10L-S ТGL 0-3864 | |
| 46 | [***] | Муфта R10 32 0-2353 gаl Znс | |
| 47 | 4***1 | Лента стягивающая 200 | |
| 5 | 4***1 | Уплотнение | |
| 6 | [***] | Висячий замок FАВ 1466/38 СSN 96 7701 | |
| 7 | 4***1 | Уплотнение | |
| 8 | 4***1 | Крышка горловины (гайка) | |
| 9 | 4***1 | Форсунка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
