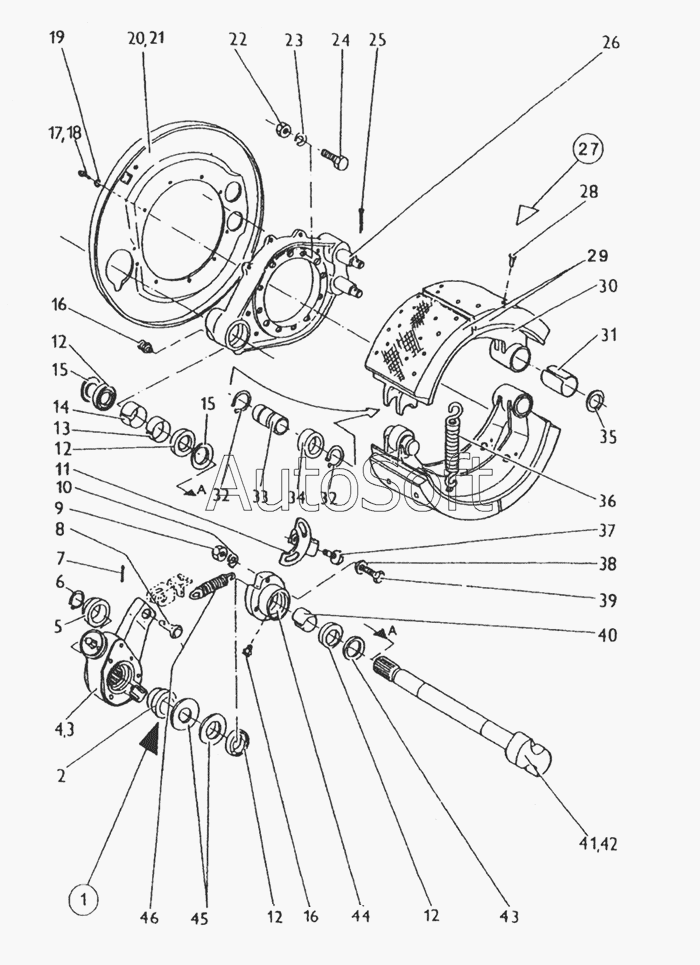

Каталог запасных частей к технике: Karosa C 734. Задний мост (ось) DETVA - колесная единица - тормозная часть
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
45
45
45
45
45
45
45
45
45
45
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Колесная единица левая и правая половины | |
| 2 | 4***4 | Кольцо опорное | |
| 3 | А***7 | Рычаг тормозного кулака разжимного НАLDЕХ левый в комплекте | |
| 4 | А***8 | Рычаг тормозного кулака разжимного НАLDЕХ правый в комплекте | |
| 5 | 4***4 | Прокладка | |
| 6 | [***] | Кольцо стопорное 30 СSN 02 2930 | |
| 7 | [***] | Шплинт 4х25 СSN 02 1781.05 | |
| 8 | 4***4 | Палец тормозного цилиндра | |
| 9 | [***] | Гайка М10 СSN 02 1401.55 | |
| 10 | [***] | Шайба 10 СSN 02 1741.05 | |
| 11 | 4***4 | Закрепляющая консоль | |
| 12 | [***] | Уплотнение вала G40х52х7 NВR СSN 02 9401.0 | |
| 13 | Р***U | Втулка свертная | |
| 14 | 4***U | Втулка свертная | |
| 15 | 4***4 | Кольцо предохранительное | |
| 16 | [***] | Пресс-масленка 16М 10х1 СSN 23 1473 | |
| 17 | [***] | Болт М6х12 CSN 02 1103.25 | |
| 18 | [***] | Болт М6х25 СSN 02 1103.25 | |
| 19 | [***] | Шайба 6 СSN 02 1741 05 | |
| 20 | 4***4 | Лист защитный полный-левый | |
| 21 | 4***4 | Лист защитный полный-правый | |
| 22 | 7***1 | Гайка М16х1,5 (12К) | |
| 23 | 5***1 | Шайба 17 | |
| 24 | 4***4 | Болт М16х1,5х42 (12К) | |
| 25 | [***] | Шплинт 6,3х40 СSN 02 1781.05 | |
| 26 | 4***4 | Балка тормозная в комплекте | |
| 27 | 4***4 | Тормозные колодки с накладками 180 (DОN 7115) | |
| 28 | [***] | Заклепка 8х16 (DОN 7115, DОN 7119) СSN 02 2381.70 | |
| 29 | 4***4 | Тормозные накладки с отверстиями (DОN 7115) | |
| 30 | 4***4 | Тормозная колодка сварная | |
| 31 | Р***1 | Втулка свертная | |
| 32 | [***] | Кольцо 18 СSN02 2930 | |
| 33 | 4***4 | Палец блока | |
| 34 | 4***4 | Блок | |
| 35 | [***] | Шайба 26 СSN02 1702 15 | |
| 36 | 4***4 | Пружина тормозных колодок | |
| 37 | 4***4 | Болт | |
| 38 | [***] | Шайба 10,5 СSN 02 1702.15 | |
| 39 | [***] | Болт М10х40 СSN 02 1101.75 | |
| 40 | Р***U | Втулка свертная | |
| 41 | 4***1 | Разжимной кулак-левый эвольвент | |
| 42 | 4***4 | Разжимной кулак-правый эвольвент | |
| 43 | 4***1 | Предохранительная прокладка | |
| 44 | 4***4 | Втулка разжимного кулака | |
| 45 | 4***4 | Прокладка регулировочная L=8,5 | |
| 45 | 4***4 | Прокладка регулировочная L=3,5 | |
| 45 | 4***4 | Прокладка регулировочная L=4 | |
| 45 | 4***4 | Прокладка регулировочная L=4,5 | |
| 45 | 4***4 | Прокладка регулировочная | |
| 45 | 4***4 | Прокладка регулировочная | |
| 45 | 4***4 | Прокладка регулировочная L=3 | |
| 45 | 4***4 | Прокладка регулировочная L=7 | |
| 45 | 4***4 | Прокладка регулировочная L=7,5 | |
| 45 | 4***4 | Прокладка регулировочная L=8 | |
| 45 | 4***4 | Прокладка регулировочная L=6,5 | |
| 45 | 4***4 | Прокладка регулировочная L=6 | |
| 45 | 4***4 | Прокладка регулировочная L=5,5 | |
| 45 | 4***4 | Прокладка регулировочная L=5 | |
| 46 | 4***4 | Пружина тормозного цилиндра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
