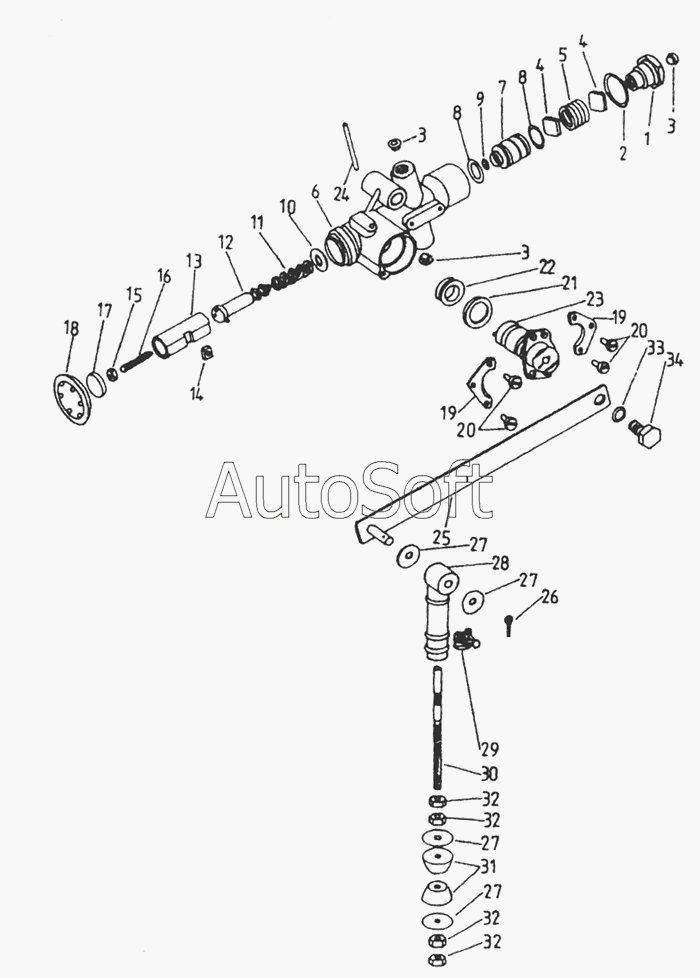

Каталог запасных частей к технике: Karosa C 734. Регулирующий клапан
26
18
19
19
20
20
21
22
23
24
25
17
27
27
27
27
28
29
30
31
32
32
32
32
33
34
9
1
2
3
3
3
4
4
5
6
7
8
8
443 624 015 701
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 443 624 015 701 | 4***1 | Регуляционный клапан подрессоривания | |
| 1 | 4***3 | Штуцер | |
| 2 | 3***0 | Кольцо уплотнительное 22х27 СSN 02 9310.3 | |
| 3 | 4***4 | Сетчатый фильтр в комплекте | |
| 4 | 4***5 | Заслонка | |
| 5 | 3***0 | Пружина | |
| 6 | 4***1 | Корпус клапана в комплекте | |
| 7 | 4***5 | Седло | |
| 8 | 4***8 | О-кольцо | |
| 9 | 4***7 | О-кольцо | |
| 10 | 4***4 | Шайба | |
| 11 | 3***0 | Пружина | |
| 12 | 4***9 | Выпускной механизм в комплекте | |
| 13 | 4***1 | Направляющая клапана | |
| 14 | 4***2 | Втулка | |
| 15 | 3***0 | Гайка М5 СSN 02 1401.25 | |
| 16 | 4***0 | Болт М5х25 | |
| 17 | 6***0 | Войлочное кольцо уплотнительное | |
| 18 | 4***8 | Пылезащитная манжета | |
| 19 | 4***7 | Накладка | |
| 20 | [***] | Болт М4х6 СSN 02 1131.25 | |
| 21 | 6***7 | Пылезащитная манжета | |
| 22 | 4***9 | V-кольцо | |
| 23 | 4***6 | Эксцентрик в комплекте | |
| 24 | 3***6 | Штифт 4х36 СSN 02 2150.1 | |
| 25 | 4***5 | Рычаг в комплекте | |
| 26 | 3***2 | Шплинт 1,6х12 СSN 02 1781.05 | |
| 27 | 4***2 | Шайба | |
| 28 | 4***1 | Грузовая петля | |
| 29 | 5***6 | Обойма | |
| 30 | 4***4 | Тяга | |
| 31 | 4***4 | Втулка | |
| 32 | 3***0 | Гайка М6 СSN 02 1401.25 | |
| 33 | 3***2 | Шайба 8 СSN 02 1740.05 | |
| 34 | 3***2 | Болт М8х14 СSN 02 1103.25 |
