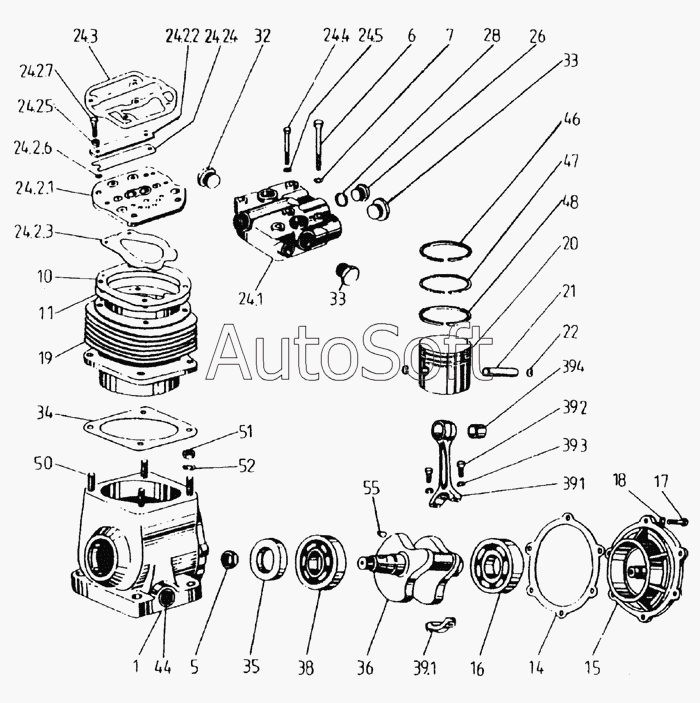

Каталог запасных частей к технике: Karosa C 734. Воздушный компрессор
443 614 091 800
1
5
6
7
10
11
14
15
16
17
18
19
20
21
22
24 .1
24.2.1
24.2.2
24.2.3
24.2.4
24.2.5
24.2.6
24.2.7
24.3
24.4
24.5
26
28
32
33
33
34
35
36
38
39.1
39.1
39 2
39.3
39.4
44
46
47
48
50
51
52
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 443 614 091 800 | 4***0 | Компрессор 4191 | |
| 1 | 1***6 | Корпус компрессора | |
| 10 | 1***3 | Прокладка | |
| 11 | 1***4 | Прокладка | |
| 12 | 1***3 | Типовой щиток | |
| 13 | 1***0 | Гвоздь 2,6х5 СSN 02 2195 04 | |
| 14 | 1***1 | Прокладка | |
| 15 | 1***1 | Крышка корпуса компрессора | |
| 16 | 1***0 | Шарикоподшипник 6307 Z СSN 02 4640 | |
| 17 | 1***1 | Болт М6х20 СSN 02 1103.55 | |
| 18 | 1***2 | Шайба 6 СSN 02 1740 00 | |
| 19 | 1***3 | Цилиндр | |
| 20 | 1***1 | Поршень | |
| 21 | 1***1 | Поршневой палец | |
| 22 | 1***1 | Кольцо стопорное 20 СSN 02931 | |
| 24 | 1***9 | Крышка головки цилиндра в сборе | |
| 24 .1 | 1***8 | Крышка головки цилиндра | |
| 24.2 | 1***3 | Пластина вентиляционная в сборе | |
| 24.2.1 | 1***2 | Пластина вентиляционная | |
| 24.2.2 | 1***0 | Упор | |
| 24.2.3 | 1***0 | Пластина | |
| 24.2.4 | 1***1 | Пластина | |
| 24.2.5 | 1***3 | Шайба | |
| 24.2.6 | 1***4 | Шайба | |
| 24.2.7 | 1***1 | Болт М6х20 СSN 02 1103.55 | |
| 24.3 | 1***5 | Прокладка | |
| 24.4 | 1***3 | Болт М8х60 | |
| 24.5 | 1***2 | Прокладка | |
| 26 | 1***1 | Болт-пробка | |
| 28 | 1***1 | Прокладка | |
| 32 | 1***0 | Пробка защитная | |
| 33 | 1***3 | Пробка защитная | |
| 34 | 1***2 | Прокладка | |
| 35 | 1***1 | Кольцо Гуферо 30х52х10 СSN 02 9401.0 | |
| 36 | 1***6 | Коленчатый вал | |
| 38 | 1***1 | Подшипник качения NJ 306В СSN 02 4670 | |
| 39 | 1***6 | Шатун в комплекте | |
| 39 2 | 1***1 | Болт М8х25 СSN 02 1 1 143 52 | |
| 39.1 | 1***5 | Шатун | |
| 39.3 | 1***0 | Шайба 8 СSN 02 1740 02 | |
| 39.4 | 1***1 | Втулка защитная | |
| 44 | 1***1 | Пробка защитная | |
| 46 | 1***4 | Кольцо поршневое | |
| 47 | 1***2 | Кольцо поршневое | |
| 48 | 1***3 | Кольцо поршневое | |
| 5 | 1***3 | Гайка М22х1,5 СSN 02 1403 45 | |
| 50 | 1***0 | Болт М10х22 СSN 02 1176.55 | |
| 51 | 1***2 | Гайка М10 СSN 02 1401.25 | |
| 52 | 1***3 | Шайба 10 СSN 02 1741.02 | |
| 55 | 1***4 | Пружина 6х10 СSN 30 1385 12 | |
| 6 | 1***2 | Болт М8х80 СSN 02 1101 75 | |
| 7 | 1***1 | Шайба 8,4 СSN 02 1702 15 |
