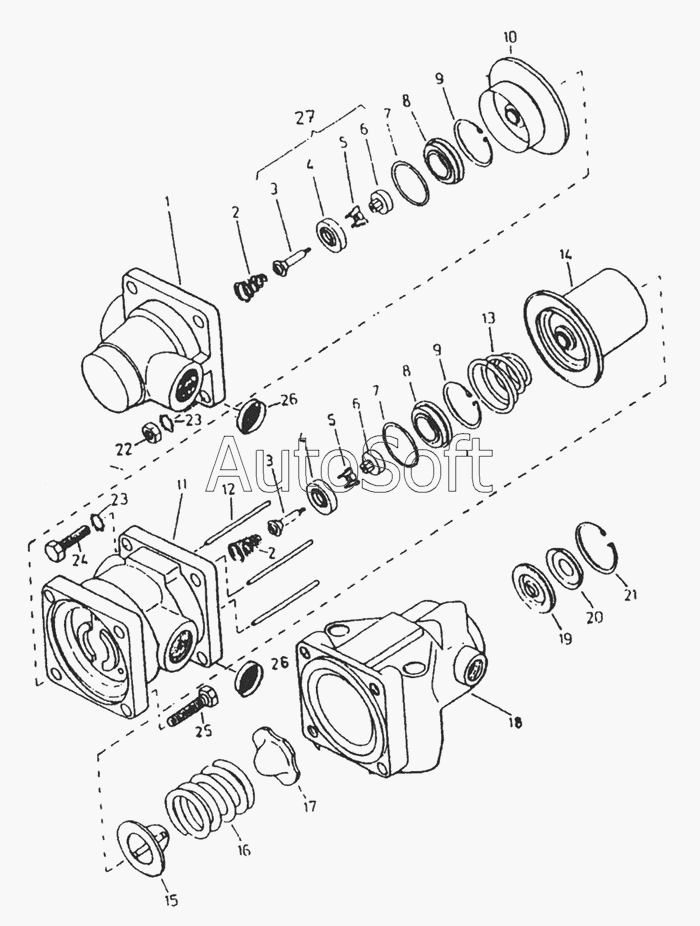

Каталог запасных частей к технике: Karosa C 734. Двухмагистральный тормозной кран
14
27
26
26
25
24
23
23
22
21
20
19
18
17
16
15
443 612 226 003
13
12
11
10
9
9
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 443 612 226 003 | 4***3 | Тормозной кран | |
| 1 | 4***5 | Днище тормозного крана | |
| 2 | 3***0 | Пружина | |
| 3 | 4***8 | Внутренняя заслонка | |
| 4 | 2***2 | Верхняя заслонка | |
| 5 | 4***1 | Крестовина | |
| 6 | 4***8 | Нижняя заслонка | |
| 7 | 2***4 | Кольцо 28х2 СSN 02 92812 | |
| 8 | 4***5 | Седло | |
| 9 | [***] | Кольцо стопорное 32 СSN 02 2931 | |
| 10 | 4***8 | Нижний выпускной механизм | |
| 11 | 4***7 | Средняя часть тормозного крана | |
| 12 | 4***9 | Штифт | |
| 13 | 3***0 | Пружина | |
| 14 | 4***9 | Выпускной механизм | |
| 15 | 4***8 | Стопор (упор) | |
| 16 | 3***2 | Пружина | |
| 17 | 4***4 | Тарелка | |
| 18 | 4***8 | Верхняя часть тормозного крана | |
| 19 | 2***4 | Прокладка | |
| 20 | 4***7 | Кольцо прижимное | |
| 21 | [***] | Кольцо стопорное 35 СSN 02 2931 | |
| 22 | 3***0 | Гайка М8 СSN 02 1601.25 | |
| 23 | 3***4 | Шайба 8,4 СSN 02 1744.05 | |
| 24 | 3***7 | Болт М8х22 СSN 02 1103.25 | |
| 25 | 3***9 | Болт М8х28 СSN 02 1101.25 | |
| 26 | 4***4 | Сетчатый фильтр | |
| 27 | 4***7 | Заслонка в комплекте |
