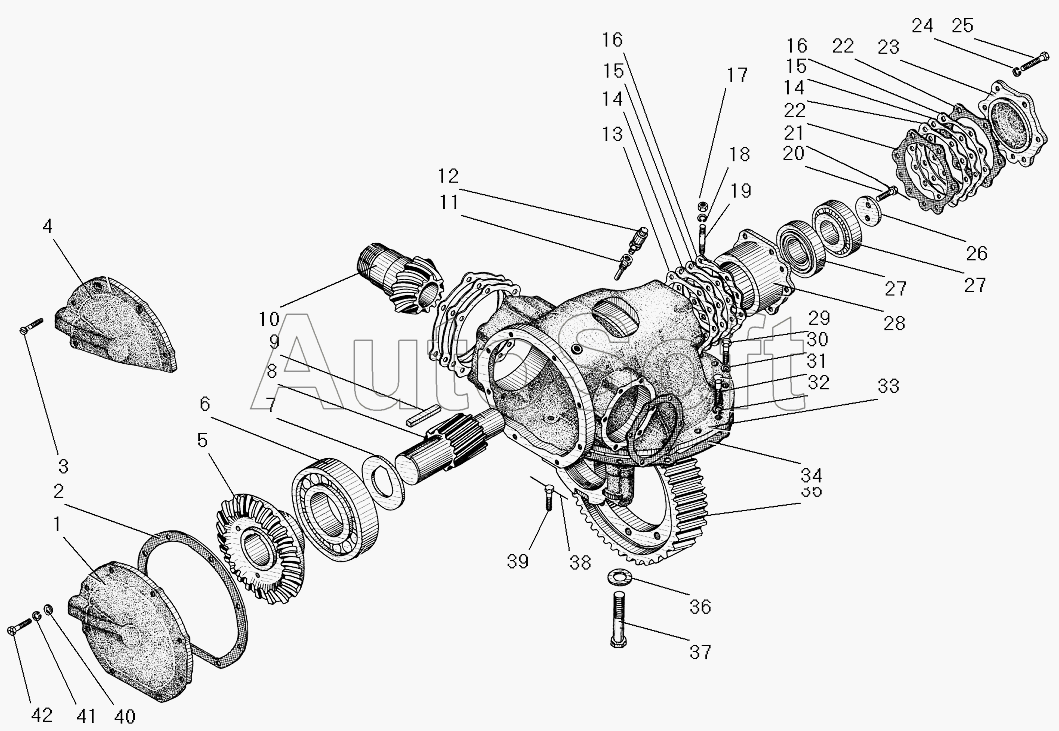

Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552 (2010). Редуктор главной передачи
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4320Я-2402009 | 4***9 | Шестерни редуктора | |
| 4320Я-2402105 | 4***5 | Шестерня в сборе | |
| 1 | 5***5 | Крышка картера в сборе | |
| 2 | 6***6 | Прокладка крышки | |
| 3 | 2***9 | Винт М10-6gх22 | |
| 4 | 5***5 | Крышка картера в сборе | |
| 5 | 3***Б | Шестерня ведомая коническая | |
| 6 | 1***М | Подшипник роликовый цилиндрический ведомой конической шестерни главной передачи | |
| 7 | 3***5 | Шайба опорная подшипника | |
| 8 | 4***0 | Шестерня ведущая цилиндрическая | |
| 9 | 3***8 | Шпонка призматическая 77х10 | |
| 10 | 4***7 | Шестерня ведущая коническая | |
| 11 | 3***2 | Трубка с пробкой в сборе | |
| 12 | 2***0 | Сапун | |
| 13 | 4***9 | Прокладка стакана подшипника | |
| 14 | 3***6 | Прокладка регулировочная толщиной 0,22мм | |
| 15 | 3***7 | Прокладка регулировочная толщиной 0,1мм | |
| 16 | 3***8 | Прокладка регулировочная толщиной 0,05мм | |
| 17 | 2***9 | Гайка М14х1,5-6Н | |
| 18 | 2***2 | Шайба 14 пружинная | |
| 19 | 3***9 | Шпилька М14х1,5 | |
| 20 | 3***9 | Болт М12х30 | |
| 21 | 2***0 | Шплинт 1,6х150 | |
| 22 | 3***3 | Прокладка крышки стакана | |
| 23 | 3***5 | Крышка стакана подшипников | |
| 24 | 2***2 | Шайба 12 пружинная | |
| 25 | 3***9 | Болт М12х40 | |
| 26 | 3***0 | Шайба прижимная | |
| 27 | 7***А | Подшипник роликовый конический | |
| 28 | 3***4 | Стакан подшипников ведущей цилиндрической шестерни | |
| 29 | 5***6 | Болт М16х1,5х34 | |
| 30 | 2***2 | Шайба 16 | |
| 31 | 3***9 | Болт М18х1,5х36 | |
| 32 | 2***2 | Шайба 18.ОТ | |
| 33 | 5***5 | Картер редуктора в сборе | |
| 34 | 5***2 | Прокладка картера | |
| 35 | 4***0 | Шестерня ведомая цилиндрическая | |
| 36 | 3***1 | Шайба | |
| 37 | 3***5 | Болт М20х100 | |
| 38 | 2***6 | Шплинт 1,6х300 | |
| 39 | 5***7 | Болт М16х1,5х34 | |
| 40 | 2***9 | Шайба 10 | |
| 41 | 2***2 | Шайба 10 пружинная | |
| 42 | 3***9 | Болт М10х30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
