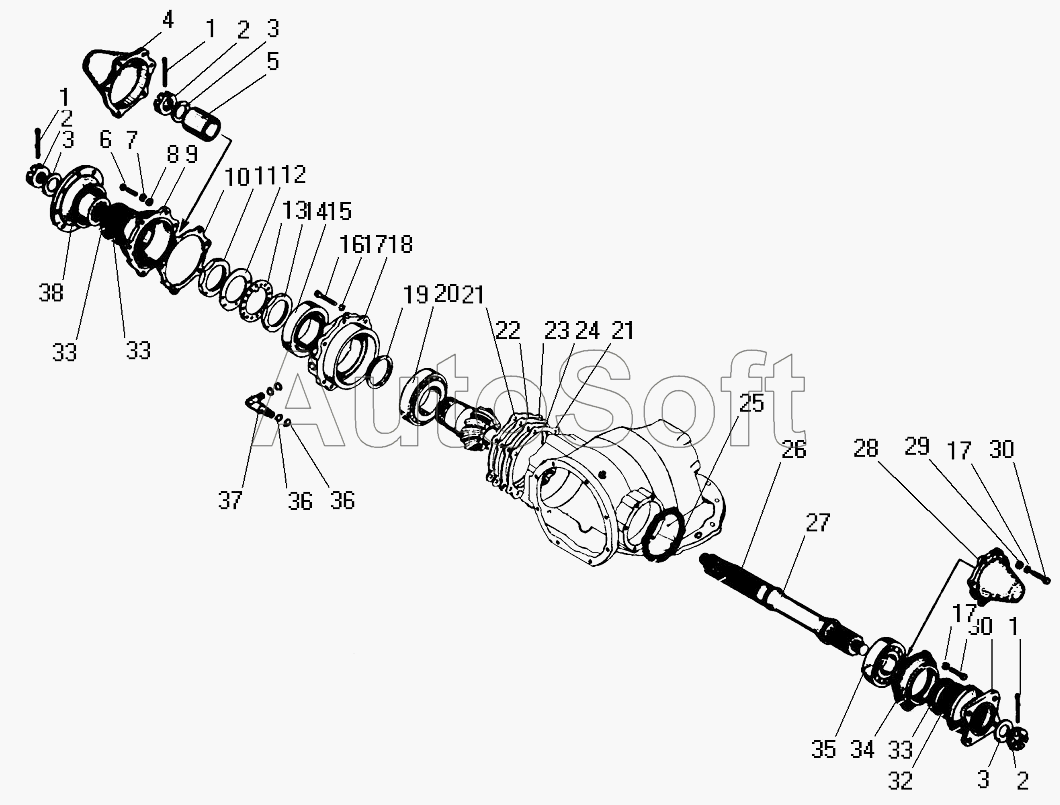

Каталог запасных частей к технике: УралАЗ СПТС УРАЛ-32552 (2010). Проходной вал редуктора главной передачи
28
19
19
19
19
19
19
19
19
19
19
19
20
21
21
22
23
24
25
26
27
19
29
30
30
31
32
33
33
33
34
35
36
36
37
38
13
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
1
1
1
14
15
16
17
17
17
18
19
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Шплинт 6,3х45 | |
| 2 | 3***3 | Гайка М30х1,5 | |
| 3 | 3***2 | Шайба 31 | |
| 4 | 4***0 | Крышка передних подшипников | |
| 5 | 3***2 | Втулка распорная | |
| 6 | 2***9 | Болт М8-6gх28 | |
| 7 | 2***2 | Шайба 8 пружинная | |
| 8 | 2***9 | Шайба 8 | |
| 9 | 4***1 | Крышка передних подшипников | |
| 10 | 4***0 | Прокладка крышки | |
| 11 | 4***7 | Гайка регулировочная | |
| 12 | 4***8 | Шайба отгибная | |
| 13 | 4***9 | Шайба стопорная | |
| 14 | 4***5 | Гайка в сборе | |
| 15 | 6***А | Подшипник роликовый конический дифференциала и вала ведущей шестерни главной передачи | |
| 16 | 3***9 | Болт М12х40 | |
| 17 | 2***2 | Шайба 12 пружинная | |
| 18 | 4***0 | Стакан подшипников | |
| 19 | 4***1 | Шайба регулировочная | |
| 19 | 4***1 | Шайба регулировочная толщиной, 14,05 | |
| 19 | 4***1 | Шайба регулировочная толщиной, 14,25 | |
| 19 | 4***1 | Шайба регулировочная толщиной, 14,30 | |
| 19 | 4***1 | Шайба регулировочная толщиной, 14,35 | |
| 19 | 4***1 | Шайба регулировочная толщиной, 14,40 | |
| 19 | 4***1 | Шайба регулировочная толщиной, 14,45 | |
| 19 | 4***0 | Шайба регулировочная толщиной, 14,50 | |
| 19 | 4***8 | Шайба регулировочная толщиной, 15,40 | |
| 20 | 7***А | Подшипник роликовый конический ведущей конической шестерни | |
| 21 | 3***1 | Прокладка | |
| 22 | 4***4 | Прокладка регулировочная толщиной 0,22 мм | |
| 23 | 4***5 | Прокладка регулировочная переднего подшипника толщиной 0,1 мм | |
| 24 | 4***6 | Прокладка регулировочная переднего подшипника толщиной 0,05 мм | |
| 25 | 3***9 | Прокладка крышки заднего подшипника | |
| 26 | 4***0 | Вал ведущей шестерни | |
| 27 | 4***2 | Вал проходной редуктора | |
| 28 | 3***А | Крышка заднего подшипника | |
| 29 | 2***9 | Шайба 12 | |
| 30 | 3***9 | Болт М12х32 | |
| 31 | 3***Б | Фланец привода переднего моста в сборе | |
| 32 | 2***1 | Манжета в сборе | |
| 33 | 2***1 | Манжета в сборе | |
| 34 | 4***8 | Крышка заднего подшипника | |
| 35 | 1***М | Подшипник роликовый цилиндрический вала ведущей шестерни главной передачи | |
| 36 | 0***2 | Кольцо уплотнительное | |
| 37 | 4***7 | Штуцер маслоподводящий | |
| 38 | 3***9 | Фланец передний в сборе |
