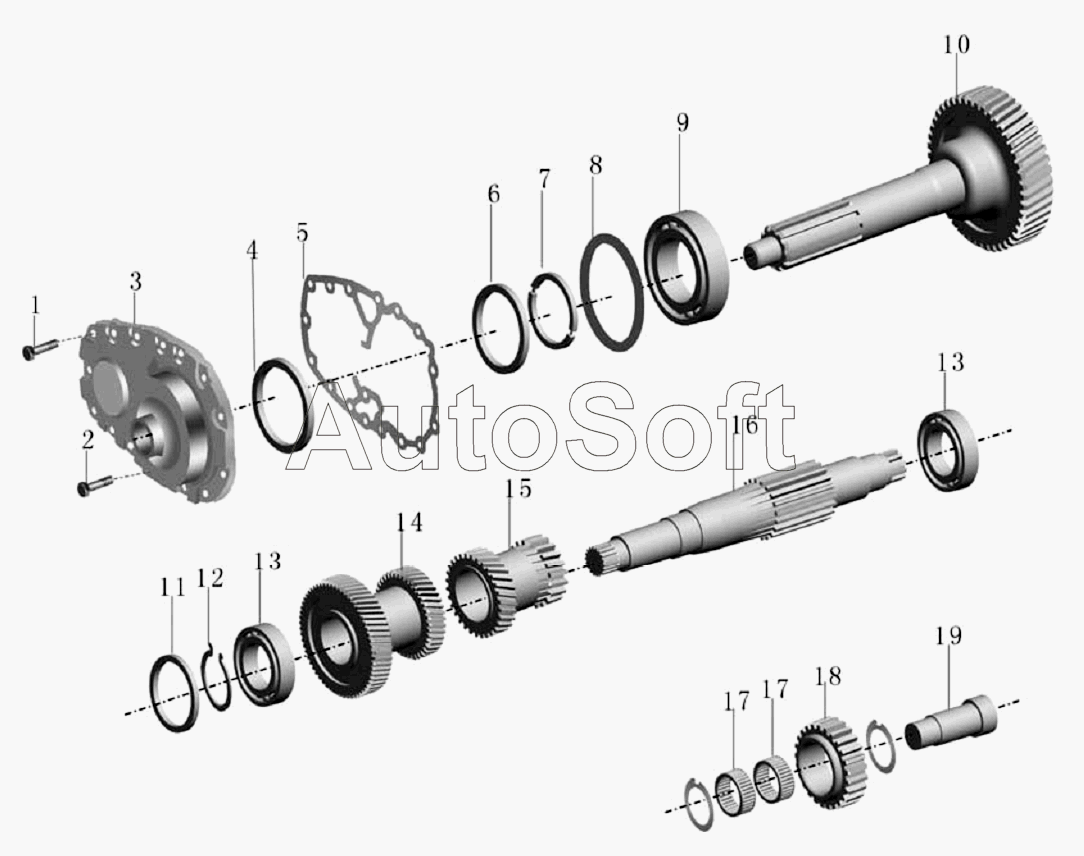

Каталог запасных частей к технике: Yutong Автобус ZK6118HGA (2010). Первичный вал, промежуточный вал, вал задней передачи в сборе
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
13
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Болт M10x20 T49 N.M | |
| 2 | 1***5 | Болт M10x25 T49 N.M | |
| 3 | 1***5 | Передняя концевая крышка первичного вала QJ805 | |
| 4 | 1***0 | Сальник входного вала QJ805 1280 003 059 S | |
| 5 | 1***7 | Сухарь передней концевой крышки QJ805 | |
| 6 | 1***0 | Стопорное кольцо -первичный вал QJ1205 | |
| 7 | 1***6 | Полукружное ограничительное кольцо | |
| 8 | 1***7 | Регулируемая прокладка | |
| 9 | 1***8 | Подшипник первичного вала QJ805 1280 003 069 S | |
| 10 | 1***1 | Первичный вал QJ805 | |
| 11 | 0***8 | Регулируемая прокладка A=3.05 | |
| 11 | 0***9 | Регулируемая прокладка A=3.00 | |
| 11 | 2***5 | Регулируемая прокладка A=2.60 | |
| 11 | 2***6 | Регулируемая прокладка A=2.40 | |
| 11 | 7***1 | Регулируемая прокладка A=2.55 | |
| 11 | 7***2 | Регулируемая прокладка A=2.50 | |
| 11 | 7***3 | Регулируемая прокладка A=2.45 | |
| 11 | 7***5 | Регулируемая прокладка A=2.35 | |
| 11 | 7***6 | Регулируемая прокладка A=2.30 | |
| 11 | 7***7 | Регулируемая прокладка A=2.25 | |
| 11 | 7***8 | Регулируемая прокладка A=2.20 | |
| 11 | 7***9 | Регулируемая прокладка A=2.15 | |
| 11 | 7***0 | Регулируемая прокладка A=2.10 | |
| 11 | 7***1 | Регулируемая прокладка A=2.05 | |
| 11 | 7***2 | Регулируемая прокладка A=2.00 | |
| 11 | 7***3 | Регулируемая прокладка A=1.95 | |
| 11 | 7***4 | Регулируемая прокладка A=1.90 | |
| 11 | 7***5 | Регулируемая прокладка A=1.85 | |
| 11 | 7***0 | Регулируемая прокладка A=2.95 | |
| 11 | 7***1 | Регулируемая прокладка A=2.90 | |
| 11 | 7***2 | Регулируемая прокладка A=2.85 | |
| 11 | 7***3 | Регулируемая прокладка A=2.80 | |
| 11 | 7***4 | Регулируемая прокладка A=2.75 | |
| 11 | 7***5 | Регулируемая прокладка A=2.70 | |
| 11 | 7***6 | Регулируемая прокладка A=2.65 | |
| 12 | 6***4 | Упругая манжета для вала 50x2.5 | |
| 12 | 6***5 | Упругая манжета для вала 50x3.0 | |
| 12 | 6***2 | Упругая манжета для вала 50x2.9 | |
| 12 | 6***4 | Упругая манжета для вала 50x2.8 | |
| 12 | 6***6 | Упругая манжета для вала 50x2.7 | |
| 12 | 6***8 | Упругая манжета для вала 50x2.6 | |
| 12 | 6***5 | Упругая манжета для вала 50x2.1 | |
| 12 | 6***6 | Упругая манжета для вала 50x2.2 | |
| 12 | 6***7 | Упругая манжета для вала 50x2.3 | |
| 12 | 6***8 | Упругая манжета для вала 50x2.4 | |
| 12 | 6***0 | Упругая манжета для вала 50x3.1 | |
| 12 | 6***1 | Упругая манжета для вала 50x3.2 | |
| 13 | 1***4 | Подшипник промежуточного вала передний 1268 903 196(s) | |
| 14 | 1***2 | Шестерня 4 и 5 передач промежуточного вала QJ805 | |
| 15 | 1***1 | Шестерня 2 и 3 передач промежуточного вала QJ805 | |
| 16 | 1***8 | Промежуточный вал 1280 303 004 QJ805(059) | |
| 17 | 1***6 | Игольчатый подшипник задней передачи 0735 320 492 QJ805 | |
| 18 | 1***7 | Шестерня задней передачи QJ805 | |
| 19 | 1***8 | Вал задней передачи QJ805 |
